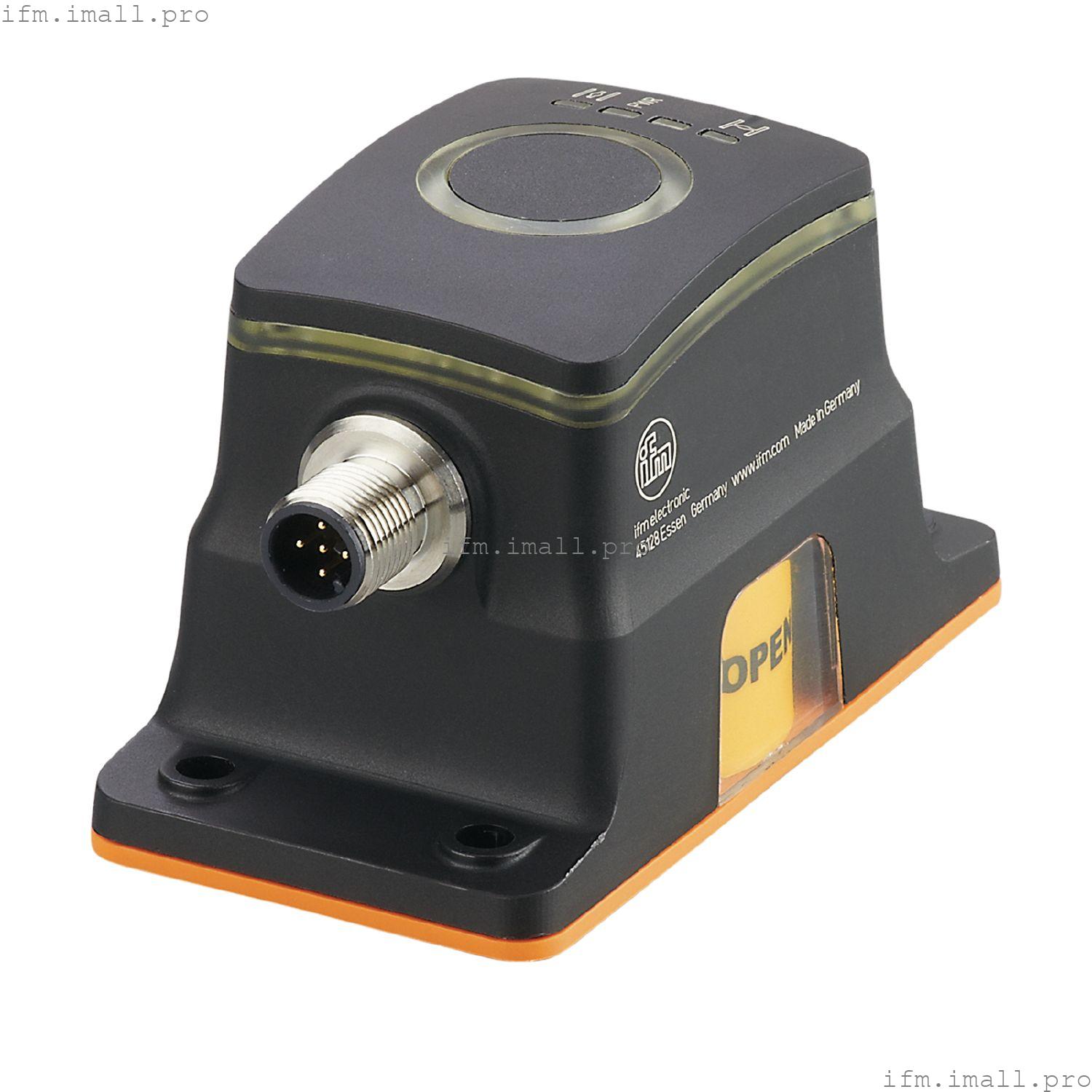

IFM MVQ101
SVS BASIC IO-LINK
Датчик положения для приводов клапанов
- Настраиваемый светодиод RGB для быстрой визуальной локализации датчика
- Настройка конечного положения всего одним щелчком для быстрой настройки
- Самодиагностика износа, засоров или отложений для профилактического обслуживания
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Коммуникационный интерфейс | IO-Link |
| Корпус | прямоугольный |
| Размеры[мм] | 95 x 50 x 57 |
| Коммутационные выходы |
|---|
| Электрическое исполнение | PNP |
| Функция вывода | 3 x нормально открытых /нормально закрытых; (выбирается) |
Применение
| Принцип действия | магнит. |
| Применение | определение угла поворота абсолютное |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | < 40 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 300 |
Выходы
| Коммутационные выходы |
|---|
| Электрическое исполнение | PNP |
| Функция вывода | 3 x нормально открытых /нормально закрытых; (выбирается) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
Точность/отклонения
| Обнаружение угла поворота |
|---|
| Точность[°] | ± 1 |
| Разрешение[°] | 0.1 |
| Температурный дрейф[°/K] | 0,02 |
| Повторяемость[°] | 0,1 |
| Индикация точки переключения |
|---|
| Допуск[°] | 0.1...15; (Заводская настройка: 10) |
| Гистерезис[°] | 0.1...5; (Заводская настройка: 3) |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | | Интеллектуальный датчик - SSP 3.1 | Измерительный Датчик | | BLOB | Передача двоичного большого объекта | | Common - I&D | Идентификация и диагностика | | функция | Множественный сигнал переключения | | функция | Обучающий канал |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 4 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 595 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Защита | IP 65; IP 67; (Область целевой шайбы защищена от пыли) |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 | 10 В/м | | EN 61000-4-4 | 2 кВ | | EN 61000-4-6 | 10 В | | EN 55011 | класс В |
|
| Устойчивость к вибрации | | EN 60068-2-6 Fc | 1 мм (10...55 Гц) / 1 октава в минуту по 3 осям |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 g 11 мс полусинусоидальная; по 6 ударов в каждом направлении вдоль трех координатных осей |
|
| MTTF[годы] | 410 |
| Встроенное программное обеспечение включено в комплект поставки | да |
| Одобрение UL | |
Механические данные
| Вес[г] | 175 |
| Корпус | прямоугольный |
| Размеры[мм] | 95 x 50 x 57 |
| Материалы | корпус, целевая шайба: PA; штекер: нержавеющая сталь (316L / 1.4404) |
| Момент затяжки[Нм] | целевая шайба: 1,2; корпус: 3,0; корпус на пластиковой монтажной пластине: 0,9 |
Дисплеи/элементы управления
| Дисплей | | работа | 1 x LED, зеленый | | состояние переключения | 3 x LED, белый | | состояние переключения | 1 x LED, RGB |
|
Аксессуары
| Объем поставки | | винты с торцевой головкой: 4 x (M5 x 16 мм), нержавеющая сталь |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Разъем: 1 x M12; кодировка: A; Литой корпус: нержавеющая сталь |
