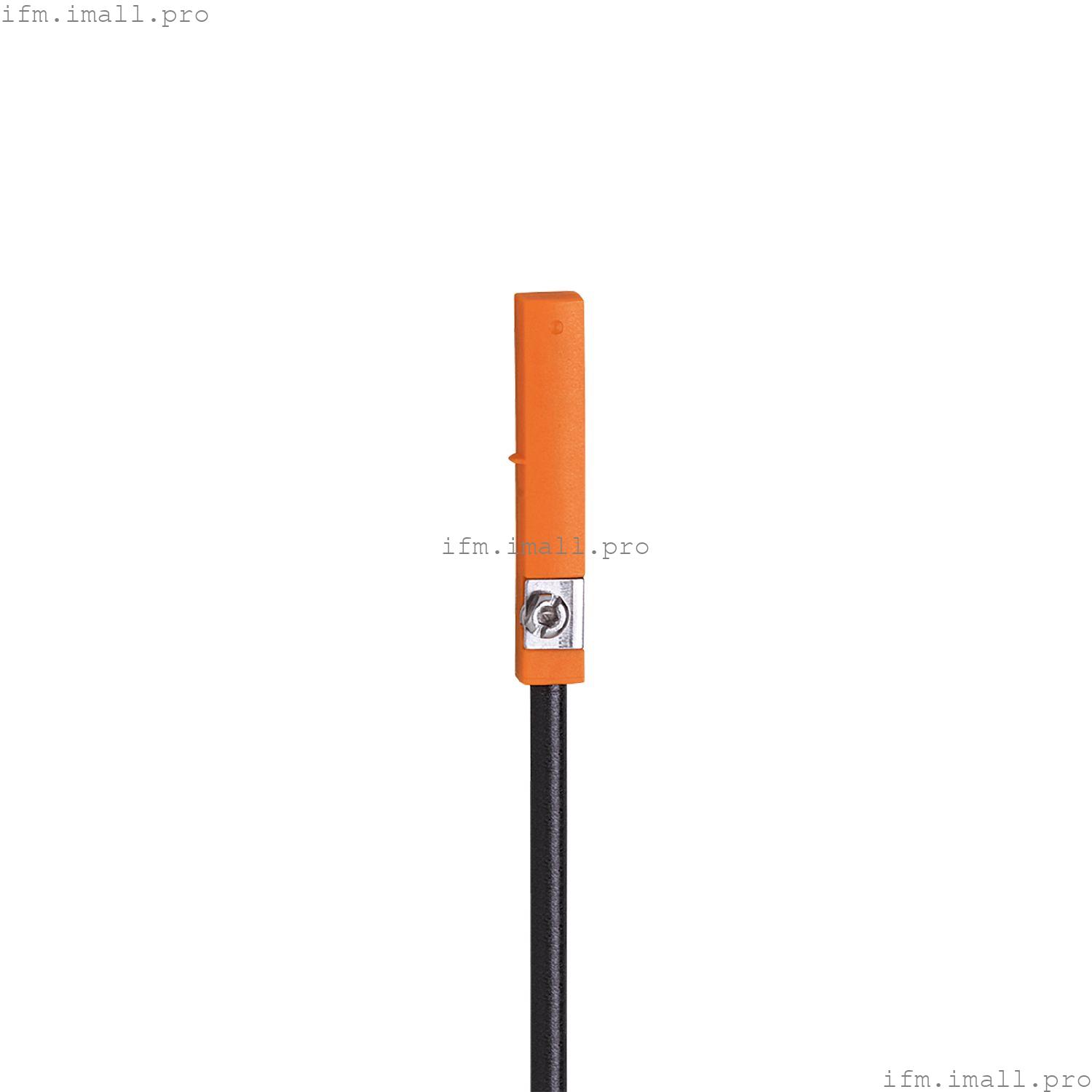

IFM MR500A
MRT2021-N/--/R/6,0M/-H/1G/1D
Датчик цилиндра с Т-образным пазом и герконовым контактом
- Самоблокирующееся крепление для быстрого монтажа и легкой регулировки
- Простая установка «сверху вниз» в слот
- Формованный кабель обеспечивает очень хорошую разгрузку от натяжения
- Для применения во взрывоопасных зонах
- Очень высокая частота переключения
Технические характеристики
Характеристики продукта
| Электрическое исполнение | NAMUR |
| Функция вывода | нормально открытый |
| Размеры[мм] | 30,5 x 5 x 6,5 |
Электрические характеристики
| Подключение к коммутационным усилителям | да |
| Переключающие усилители | подключение к сертифицированным искробезопасным цепям с максимальными значениями. U = 15 В / I = 50 мА / P = 120 мВт |
| Номинальное напряжение постоянного тока[В] | 8.2 |
| Потребляемый ток[мА] | цель не обнаружена: ≤ 1; цель обнаружена: ≥ 2,2 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Электрическое исполнение | NAMUR |
| Функция вывода | нормально открытый |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Зона обнаружения
| Чувствительность отклика[мТл] | 2.1 |
| скорость перемещения[м/с] | 10 |
Точность/отклонения
| Гистерезис[мм] | 1 |
| Повторяемость[мм] | < 0.2 |
Время отклика
| Макс. время падения[мс] | 0.1 |
| Макс. время включения, включая отскок[мс] | 0.6 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| Одобрение | BVS 09 ATEX E164; IECEx BVS 09.0065 |
| Маркировка ATEX | ![]() II 1G Ex ia IIC T4 Ga |
| ![]() II 1D Ex ia IIIC T135°C Da |
| ЭМС | | EN 61000-4-2 ESD | - кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В | | EN 55011 эмиссия | класс В |
|
| MTTF[годы] | 21140 |
Классификация безопасности
| Макс. внутренняя емкость[нФ] | 10 |
| Макс. внутренняя индуктивность[мкГн] | 400 |
Механические данные
| Вес[г] | 91.2 |
| Монтаж | невыступающий монтаж |
| Тип цилиндра | Цилиндры с Т-образным пазом |
| Размеры[мм] | 30,5 x 5 x 6,5 |
| Материалы | корпус: PA; крепежный зажим: нержавеющая сталь |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый |
|
Аксессуары
| Объем поставки | | резиновый заполнитель: 1 | | Зажим для кабеля: 1 |
|
Примечания
| Замечания | | Индикатор не работает в случае изменения полярности при работе на постоянном токе. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 6 м, ПВХ; 2 x 0,14 мм2 |
