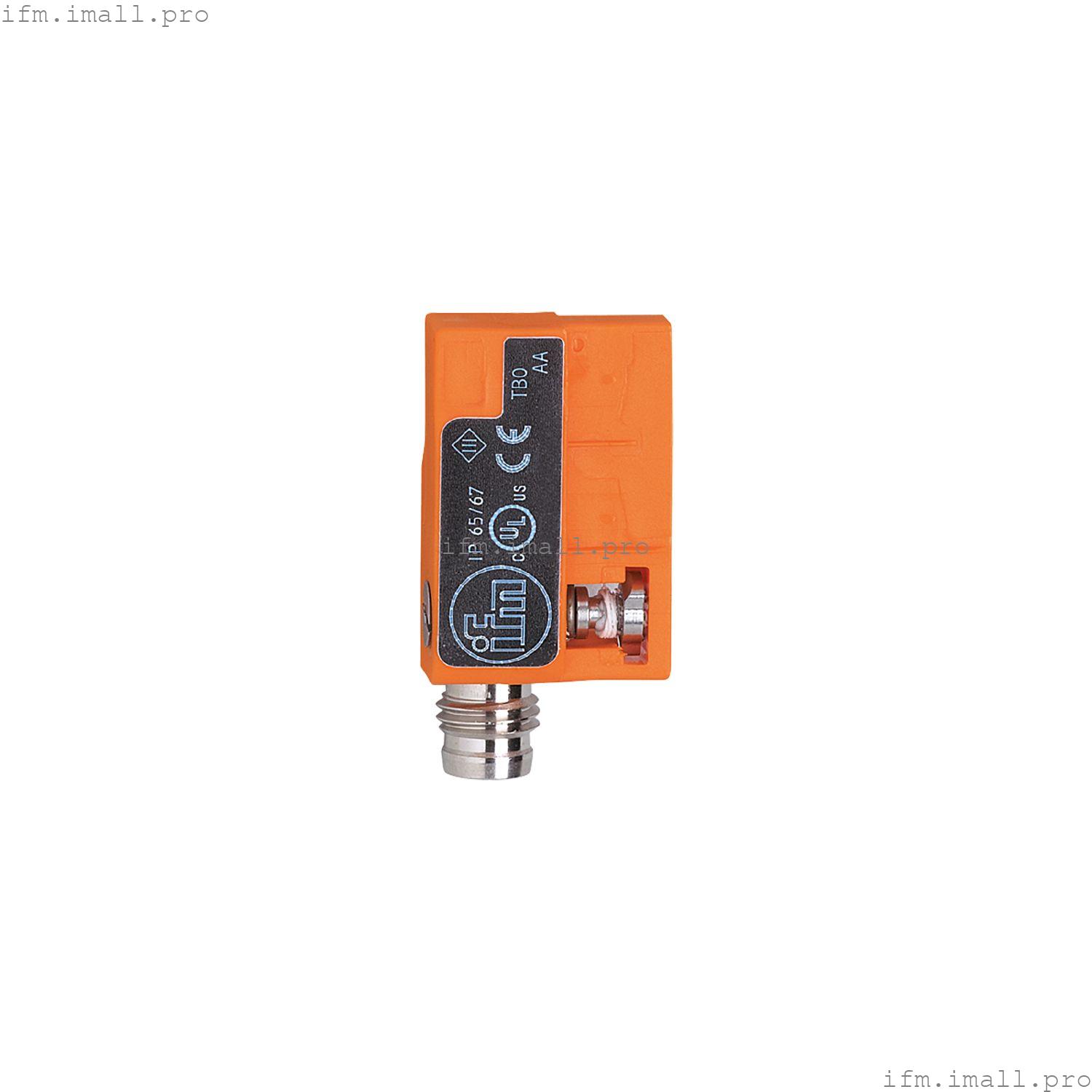

IFM MR0902
MRI3021-BKOA/R/AS
Датчик цилиндра с Т-образным пазом и герконовым контактом
- Самоблокирующееся крепление для быстрого монтажа и легкой регулировки
- Простая установка «сверху вниз» в слот
- Быстрая проводка благодаря встроенному разъему M8
- С комбинированным выходом переменного/постоянного тока и двухпроводной технологией
- Очень высокая частота переключения
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Размеры[мм] | 27,5 x 18 x 15,5 |
Электрические характеристики
| Рабочее напряжение[В] | 5...50 переменного тока / 5...60 постоянного тока; (Класс питания cULus 2: 5...30 переменного тока / 5...60 постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Защита от обратной полярности | да |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Макс. падение напряжения на коммутационном выходе переменного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода AC[мА] | 350 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 500 |
| Частота переключения AC[Гц] | 1000 |
| Частота переключения DC[Гц] | 1000 |
| Макс. коммутационная мощность[Вт] | 10 |
| Защита от короткого замыкания | нет |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Зона обнаружения
| Чувствительность отклика[мТл] | 2.1 |
| скорость перемещения[м/с] | 10 |
Точность/отклонения
| Гистерезис[мм] | 1 |
| Повторяемость[мм] | < 0.2 |
Время отклика
| Макс. время падения[мс] | 0.1 |
| Макс. время включения, включая отскок[мс] | 0.6 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | - CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-5 Surge | 0,5 кВ линия к линии, Ri: 2 Ом | | EN 61000-4-6 ВЧ провод. | 10 В | | EN 55011 | класс В |
|
| MTTF[годы] | 17837 |
Механические данные
| Вес[г] | 12.4 |
| Монтаж | монтируется с выступом |
| Тип крепления | крепежный элемент с комбинированным пазом для головки / шестигранным гнездом AF 1.5 |
| Тип цилиндра | Цилиндры с Т-образным пазом |
| Размеры[мм] | 27,5 x 18 x 15,5 |
| Материалы | корпус: PA; Крепежный элемент: нержавеющая сталь / латунь |
| Циклы переключения при подключении к ПЛК[Мио] | < 40 |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый |
|
Аксессуары
Примечания
| Замечания | | Рекомендация: Проверьте безопасную работу устройства после короткого замыкания. | | рабочее напряжение "класс питания 2" в соответствии с cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Необходимая защита | миниатюрный предохранитель для IEC60127-2 лист 1; ≤ 0,175 А; быстродействующий |
Электрическое подключение - штекер
| Разъем: 1 x M8; кодировка: A; Фиксация: защелкивающаяся |
