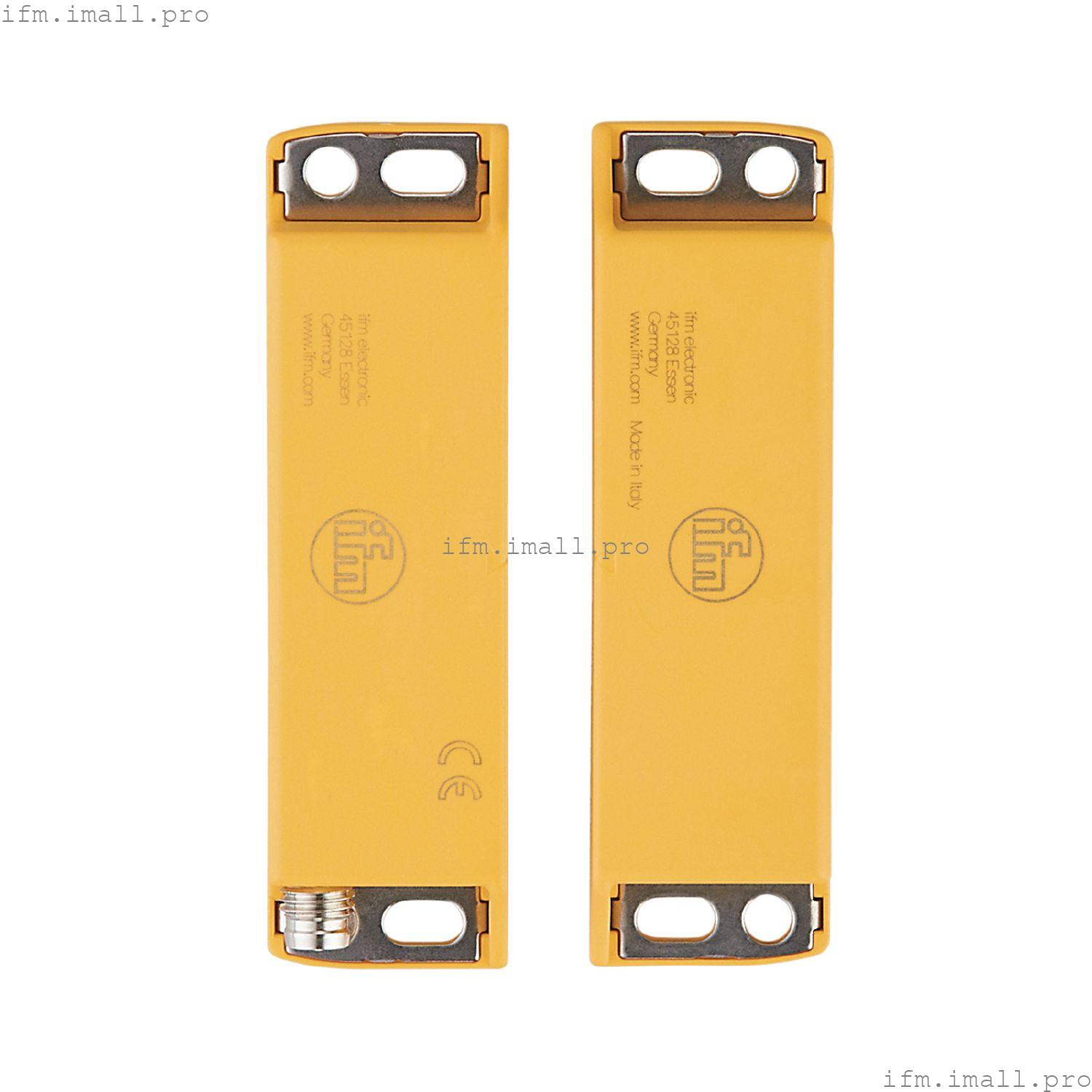

IFM MN502S
MN44008-AKOG/AS
Датчик с магнитным кодированием
- Возможно включение с разных направлений
- Скрывается за нержавеющей сталью для улучшенной защиты от несанкционированного доступа
- Соответствует новому описанию интерфейса CB24I от ZVEI
- Высочайший уровень безопасности согласно ISO 13849-1 до PL e в сочетании с блоком оценки типа G150xS / AC4x2S
Технические характеристики
Характеристики продукта
| Функция вывода | 2 x нормально открытых; (без потенциала) |
| Диапазон обнаружения[мм] | 8; (с определенным приводом) |
| Корпус | прямоугольный |
| Размеры[мм] | 88 x 13,1 x 25 |
Применение
| Дизайн | кодированная цель |
| Тип операции | непрерывная работа |
| Применение | для применений, связанных с безопасностью |
Электрические характеристики
| Рабочее напряжение[В] | 24 постоянного тока |
| Номинальное напряжение изоляции[В] | 60 |
| Класс защиты | III |
| Защита от обратной полярности | нет |
| Внутреннее сопротивление (Ri)[Ом] | 10; (1 W) |
Выходы
| Функция вывода | 2 x нормально открытых; (без потенциала) |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 50 |
| Частота переключения DC[Гц] | 150 |
| Выходные данные | Тип интерфейса A |
| Защита от короткого замыкания | нет |
| Макс. емкостная нагрузка CL_max[нФ] | 20 |
Зона обнаружения
| Диапазон обнаружения[мм] | 8; (с определенным приводом) |
| Расстояние безопасного отключения s(ar)[мм] | 20 |
Время отклика
| Время отклика на запрос безопасности[мс] | 10 |
| Макс. время падения[мс] | 0.1 |
| Макс. время включения, включая отскок[мс] | 0.6 |
Условия эксплуатации
| Область применения | класс C по EN 60654-1 защита от атмосферных воздействий |
| Температура окружающей среды[°C] | -25...80 |
| Примечание по температуре окружающей среды | |
| Температура окружающей среды[°C] | 10...40 |
| Примечание по температуре окружающей среды | |
| Макс. относительная влажность воздуха[%] | кратковременно: 5...95 %; постоянно: 5...70 % |
| Давление воздуха[кПа] | 80...106 |
| Макс. высота над уровнем моря[м] | 2000 |
| Солевой аэрозоль | нет |
| Защита | IP 67; IP 69K |
Испытания/сертификаты
| ЭМС | |
| Ударопрочность | | EN 60068-2-27 | 30 г (11 мс) |
|
| Устойчивость к вибрации | | IEC 60068-2-6 | 10 g (10...55 Гц) |
|
Классификация безопасности
| Срок службы TM[ч] | ≤ 175200 |
| Время выполнения задания TM (дополнительная индикация) | |
| B10D | 20.000.000; (без нагрузки; при макс. нагр. пост. ток 12, 24 В, 50 мА: 400.000) |
Механические данные
| Вес[г] | 159 |
| Корпус | прямоугольный |
| Монтаж | монтируется с выступом |
| Размеры[мм] | 88 x 13,1 x 25 |
| Материалы | корпус: PA; монтажная пластина: нержавеющая сталь (304/1.4301) |
| Момент затяжки[Нм] | 0.8...2 |
Аксессуары
Примечания
| Замечания | | В сочетании с блоком оценки типа G150xS / AC4x2S возможно достижение уровня PL e (ISO 13849-1) или SIL cl 3 (IEC 62061). |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Разъем: 1 x M8; кодировка: A |
