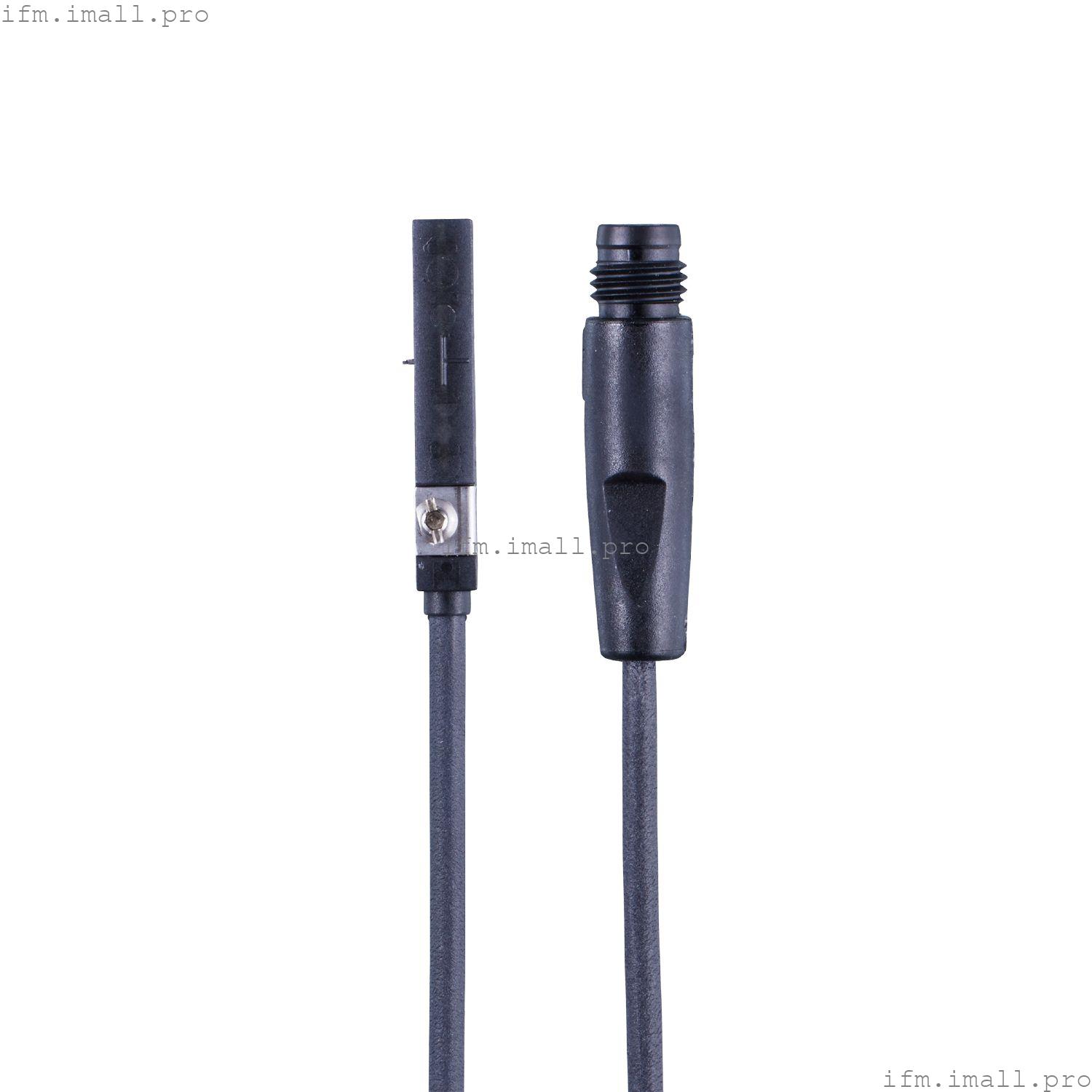

IFM MK5905

MKT3028BFRKG/H/0,3M/IO/ZH/AS

Датчик цилиндра с IO-Link

Только 1 датчик для 2 конечных положений для цилиндров с коротким ходом
Устройство настройки конечного положения со вторым светодиодом
Встроенный контроль качества с диапазоном обнаружения 50 мм
Удобная связь и параметризация через IO-Link
Мониторинг критических пневматических цилиндров с помощью счетчика циклов переключения
Быстрая локализация неисправностей благодаря обширным диагностическим функциям

Купить IFM MK5905 MKT3028BFRKG/H/0,3M/IO/ZH/AS или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Электрическое исполнение	PNP/NPN; (параметризуемый)
Функция вывода	нормально открытый / нормально закрытый; (параметризуемый)
Коммуникационный интерфейс	IO-Link

Применение

Принцип действия

Датчик Холла; (3D-функция)

Электрические характеристики

Рабочее напряжение[В]	10...30 постоянного тока; ("класс питания 2" для cULus)
Потребляемый ток[мА]	< 20
Класс защиты	III
Защита от обратной полярности	да
Макс. время задержки включения[мс]	300

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1

Выходы

Выходной сигнал	сигнал переключения; IO-Link
Электрическое исполнение	PNP/NPN; (параметризуемый)
Количество цифровых выходов	1
Функция вывода	нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения на коммутационном выходе постоянного тока[В]	2.5
Макс. ток утечки[мА]	0.5
Постоянная токовая нагрузка коммутационного выхода DC[мА]	100
Частота переключения DC[Гц]	200
Тип защиты от короткого замыкания	импульсный
Защита от короткого замыкания	да
Защита от перегрузки	да

Зона обнаружения

Диапазон измерения[мм]	50; (в зависимости от области применения)
Мин. напряженность поля[мТл]	1

Точность/отклонения

Гистерезис[мм]	1.25; (параметризуемый)
Повторяемость[мм]	< 0.2
Ошибка линейности IO-Link[%]	< 5
Разрешение[мм]	0,01; (в зависимости от области применения)

Программное обеспечение/программирование

Опции настройки параметров

точки переключения; функция счетчика; диагностическая функция

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

IO-Link версия

1.1.3

Стандарт SDCI

IEC 61131-9 CDV

Профили

Интеллектуальный датчик - SSP 4.1.1	Измерительный и переключающий Датчик, 1 канал
Common - I&D	Идентификация и диагностика
Расширение	Обнаружение объекта, переключается, когда значение падает ниже заданного значения
функция	Локатор
функция	ProductURI

Режим SIO

да

Требуемый тип порта master

Мин. время цикла процесса[мс]

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	1612

Условия эксплуатации

Температура окружающей среды[°C]	-25...85
Защита	IP 65; IP 67

Испытания/сертификаты

ЭМС

EN 61000-4-2	- CD / 8 кВ AD
EN 61000-4-3	10 В/м
EN 61000-4-4	2 кВ
EN 61000-4-6	10 В
EN 55011	класс В

Ударопрочность

EN 60068-2-75 Ehc

1 Дж

Устойчивость к вибрации

EN 60068-2-6 Fc

20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям

Ударопрочность

EN 60068-2-27 Ea

30 g 11 мс полусинусоидальный; по 3 удара в каждом направлении по 3 координатным осям

MTTF[годы]

1395

Одобрение UL

Ta	-25...75 °C
Тип корпуса	Тип 1
источник питания	Класс 2
Одобрение UL номер	C019
Номер файла UL	E174191

Механические данные

Вес[г]	13.6
Монтаж	невыступающий монтаж
Тип крепления	крепежный элемент с комбинированным пазом для головки / шестигранным гнездом AF 1.5
Тип цилиндра	Цилиндры с Т-образным пазом
Материалы	корпус: PA; крепежный зажим: нержавеющая сталь

Дисплеи/элементы управления

Дисплей

состояние переключения	2 x LED, желтый SSC1.1 SSC1.2
работа	1x LED, зеленый

Аксессуары

Объем поставки

Кабельный зажим: 1x

резиновый заполнитель: 1x

Примечания

Количество в упаковке

1 шт.

Электрическое подключение - штекер

Подключение	Кабель: 0,3 м, полиуретан, Ø 2,9 мм; 3 x 0,14 мм2
Подключение	Разъем: 1 x M8; кодировка: A
