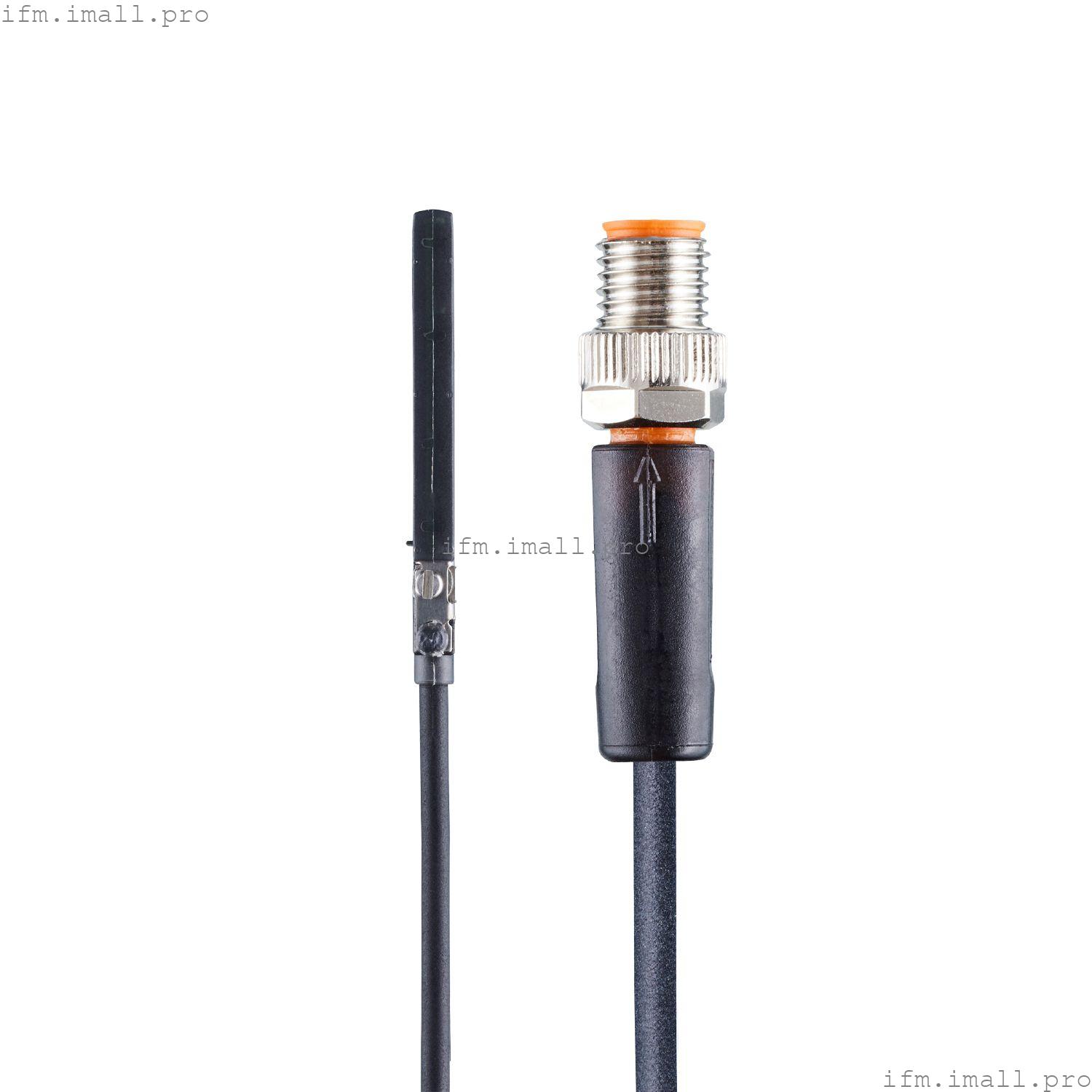

IFM MK5802
MKC3028BFRKG/H/IO/0,3M/ZH/ASR
Датчик цилиндра с IO-Link
- Только 1 датчик для 2 конечных положений для цилиндров с коротким ходом
- Устройство настройки конечного положения со вторым светодиодом
- Встроенный контроль качества с диапазоном обнаружения 50 мм
- Удобная связь и параметризация через IO-Link
- Мониторинг критических пневматических цилиндров с помощью счетчика циклов переключения
- Быстрая локализация неисправностей благодаря обширным диагностическим функциям
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP/NPN; (параметризуемый) |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Коммуникационный интерфейс | IO-Link |
Применение
| Принцип действия | Датчик Холла; (3D-функция) |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 20 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 300 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Выходы
| Выходной сигнал | сигнал переключения; IO-Link |
| Электрическое исполнение | PNP/NPN; (параметризуемый) |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Макс. ток утечки[мА] | 0.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 200 |
| Тип защиты от короткого замыкания | импульсный |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон измерения[мм] | 50; (в зависимости от области применения) |
| Мин. напряженность поля[мТл] | 1 |
Точность/отклонения
| Гистерезис[мм] | 1.25; (параметризуемый) |
| Повторяемость[мм] | < 0.2 |
| Ошибка линейности IO-Link[%] | < 5 |
| Разрешение[мм] | 0,01; (в зависимости от области применения) |
Программное обеспечение/программирование
| Опции настройки параметров | точки переключения; функция счетчика; диагностическая функция |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1.3 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Профили | | Интеллектуальный датчик - SSP 4.1.1 | Измерительный и переключающий Датчик, 1 канал | | Common - I&D | Идентификация и диагностика | | Расширение | Обнаружение объекта, переключается, когда значение падает ниже заданного значения | | функция | Локатор | | функция | ProductURI |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1612 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...85 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 | - CD / 8 кВ AD | | EN 61000-4-3 | 10 В/м | | EN 61000-4-4 | 2 кВ | | EN 61000-4-6 | 10 В | | EN 55011 | класс В |
|
| Ударопрочность | |
| Устойчивость к вибрации | | EN 60068-2-6 Fc | 20 g (10...3000 Гц) / 50 циклов развертки, 1 октава в минуту, по 3 осям |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 g 11 мс полусинусоидальный; по 3 удара в каждом направлении по 3 координатным осям |
|
| MTTF[годы] | 1362 |
| Одобрение UL | | Ta | -25...75 °C | | Тип корпуса | Тип 1 | | источник питания | Класс 2 | | Одобрение UL номер | C020 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 12.6 |
| Монтаж | невыступающий монтаж |
| Тип крепления | зажимные винты с головкой для шлицевой отвертки |
| Тип цилиндра | Цилиндры с C-образным пазом |
| Материалы | корпус: PA; крепежный зажим: нержавеющая сталь |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED, желтый SSC1.1 SSC1.2 | | работа | 1x LED, зеленый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 0,3 м, Ø 2 мм; 3 x 0,08 мм2 |
| Подключение | Соединитель: 1 x M8; кодировка: A; с накатанной гайкой |
