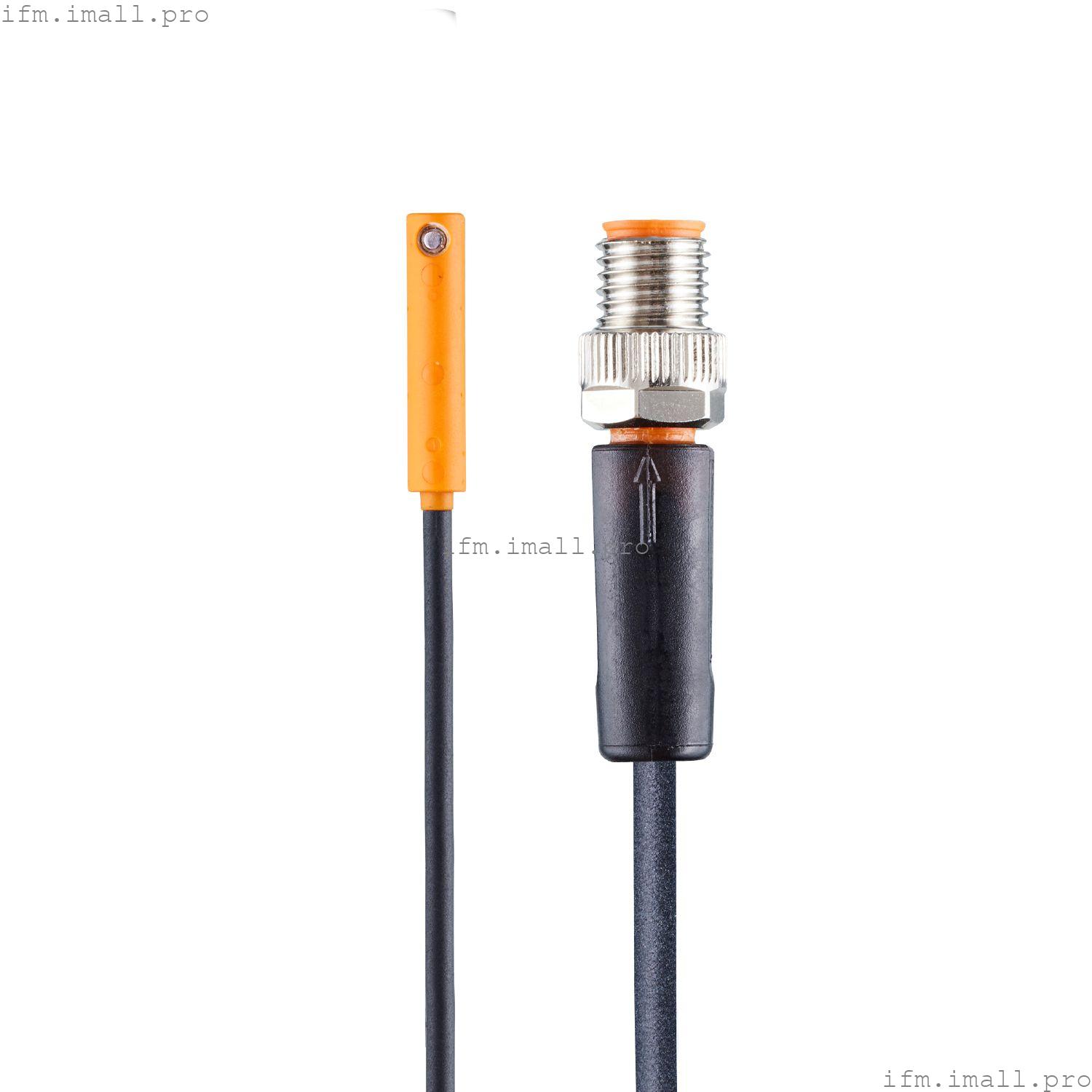

IFM MK5534
MKC3028BBPKG/G/0,3M/ZH/ASR
Датчик цилиндра с ячейкой GMR
- Подходит для цилиндров IMI Norgren
- Простая установка «сверху вниз» в слот
- Формованный кабель обеспечивает очень хорошую разгрузку от натяжения
- Четко видимая индикация состояния переключения
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Размеры[мм] | 26.1 x 2.8 x 5.5 |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | < 10 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 0.05 |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | > 1000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Чувствительность отклика[мТл] | 2.8 |
Точность/отклонения
| Гистерезис[мм] | 0.5...1.5 |
| Повторяемость[мм] | < 0.1 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 | - CD / 8 кВ AD | | EN 61000-4-3 | 10 В/м | | EN 61000-4-4 | 2 кВ | | EN 61000-4-6 | 10 В | | EN 55011 | класс В |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 15 g (10...55 Гц) / 10 циклов частоты, 1 октава в минуту, по 3 осям |
|
| Ударопрочность | | DIN IEC 68-2-27 | 30 g 11 ms полусинус.; по 1000 ударов в каждом направлении трех осей координат |
|
| Устойчивость к вибрации | | DIN EN 60068-2-64 | 10 г / (20...2000 Гц) 100 минут, по 3 осям |
|
| MTTF[годы] | 3523 |
| Одобрение UL | | Ta | -25...55 °C | | Тип корпуса | Тип 1 | | источник питания | Класс 2 | | Одобрение UL номер | С013 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 14.6 |
| Монтаж | невыступающий монтаж |
| Тип цилиндра | Цилиндры с C-образным пазом |
| Размеры[мм] | 26.1 x 2.8 x 5.5 |
| Материалы | корпус: армированный стекловолокном PA; резьбовая втулка: латунь; установочный винт: нержавеющая сталь |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый |
|
Примечания
| Количество в упаковке | 1 шт. |
