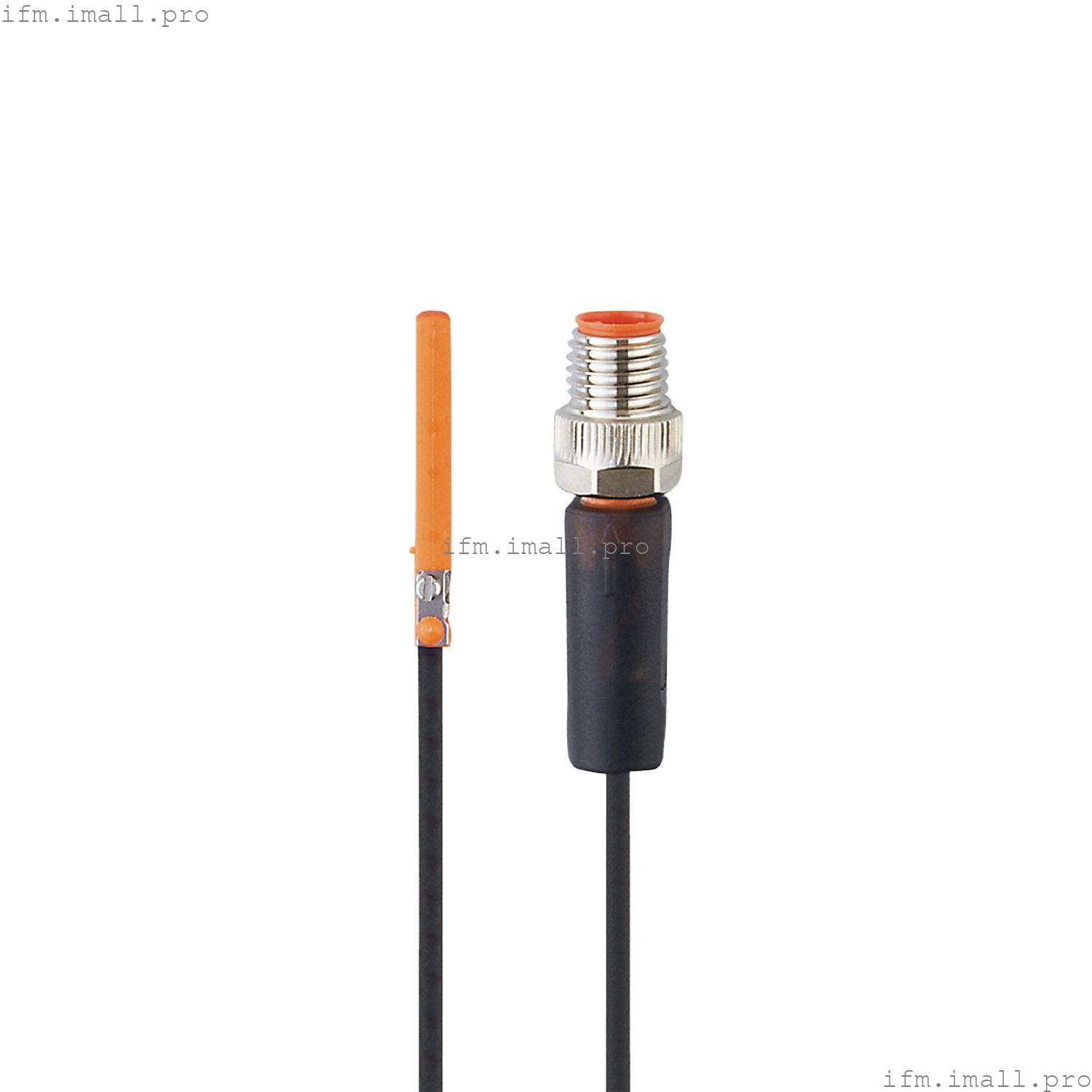

IFM MK5328
MKC3020BBPKG/A/0,3M/ZH/ASR
Датчик цилиндра с C-образным пазом
- Точное определение положения благодаря очень малому гистерезису
- Для точного определения точки переключения на цилиндрах с коротким ходом
- Очень высокая частота переключения
- Самоблокирующееся крепление для быстрого монтажа и легкой регулировки
- Простая установка «сверху вниз» в слот
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Размеры[мм] | 25,8 x 2,8 x 5 |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | < 10 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 30 |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 5000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Чувствительность отклика[мТл] | 2 |
| скорость перемещения[м/с] | > 10 |
Точность/отклонения
| Гистерезис[мм] | 1 |
| Повторяемость[мм] | < 0.2 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...85 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | - CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В | | EN 55011 | класс В |
|
| MTTF[годы] | 2064 |
| Одобрение UL | | Ta | -25...75 °C | | Тип корпуса | Тип 1 | | источник питания | Ограниченное напряжение /Ток | | Одобрение UL номер | C008 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 12.2 |
| Монтаж | невыступающий монтаж |
| Тип цилиндра | Цилиндры с C-образным пазом |
| Размеры[мм] | 25,8 x 2,8 x 5 |
| Материалы | корпус: PA; крепежный зажим: нержавеющая сталь |
| Момент затяжки[Нм] | < 0.24 |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Кабель: 0,3 м, полиуретан |
| Подключение | Соединитель: 1 x M8; кодировка: A; Фиксация: гайка с накаткой, поворотная |
