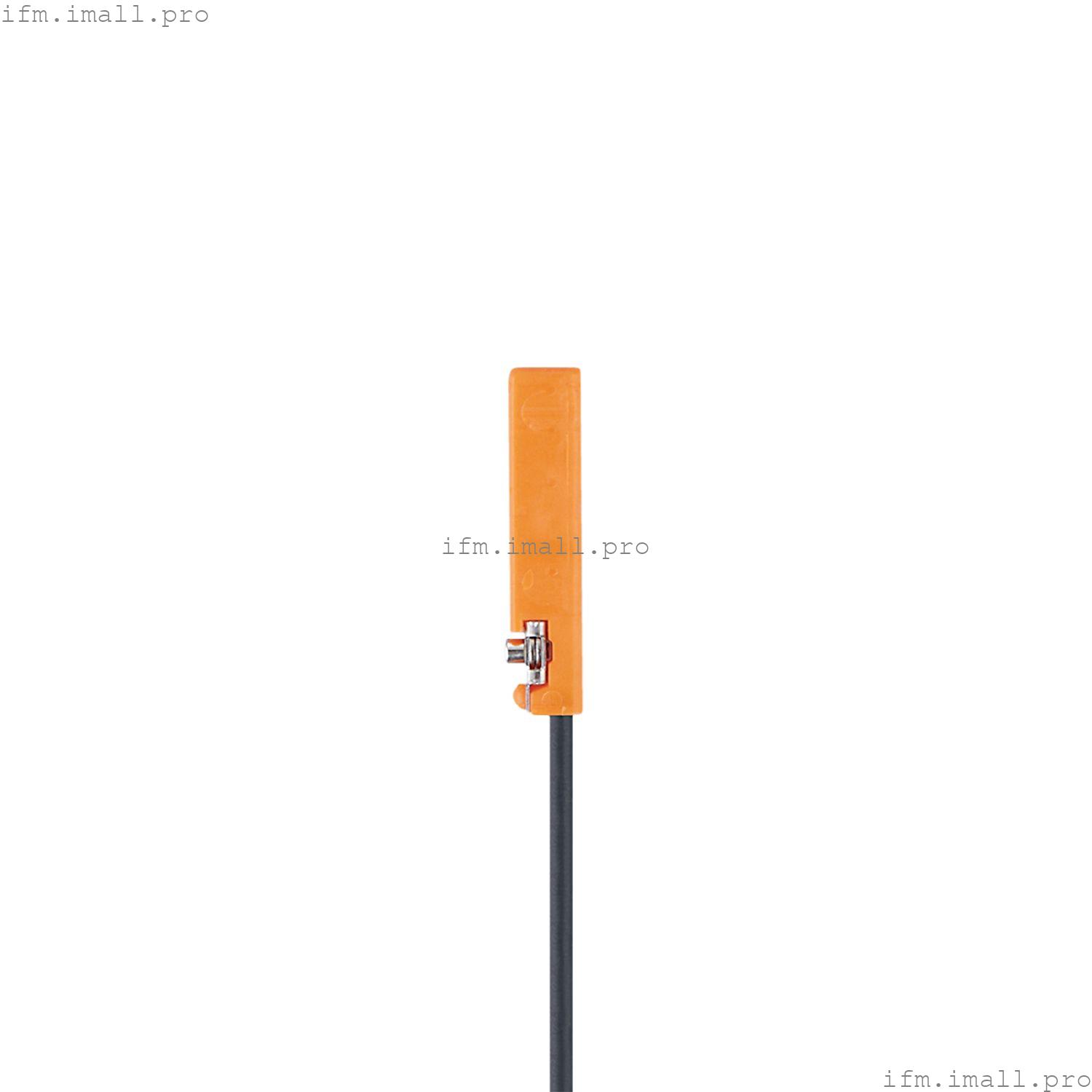

IFM MK5309
MKC3028BANKG/G/ZH
Датчик цилиндра с ячейкой GMR
- Запатентованный метод крепления с помощью винта для стабильного положения и снятия натяжения
- С кабелем PUR
Технические характеристики
Характеристики продукта
| Электрическое исполнение | NPN |
| Функция вывода | нормально открытый |
| Размеры[мм] | 26.1 x 2.8 x 5.5 |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока; ("класс питания 2" для cULus) |
| Потребляемый ток[мА] | < 10 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 30 |
Выходы
| Электрическое исполнение | NPN |
| Функция вывода | нормально открытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 10000 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Чувствительность отклика[мТл] | 2.8 |
| скорость перемещения[м/с] | > 10 |
Точность/отклонения
| Гистерезис[мм] | 1.5 |
| Повторяемость[мм] | < 0.2 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...85 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | - CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В | | EN 55011 | класс В |
|
| MTTF[годы] | 3694 |
| Одобрение UL | |
Механические данные
| Вес[г] | 17 |
| Монтаж | невыступающий монтаж |
| Тип цилиндра | Цилиндры с C-образным пазом |
| Размеры[мм] | 26.1 x 2.8 x 5.5 |
| Материалы | корпус: PA; крепежный зажим: нержавеющая сталь |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 2 м, полиуретан; 3 x 0,08 мм2 |
