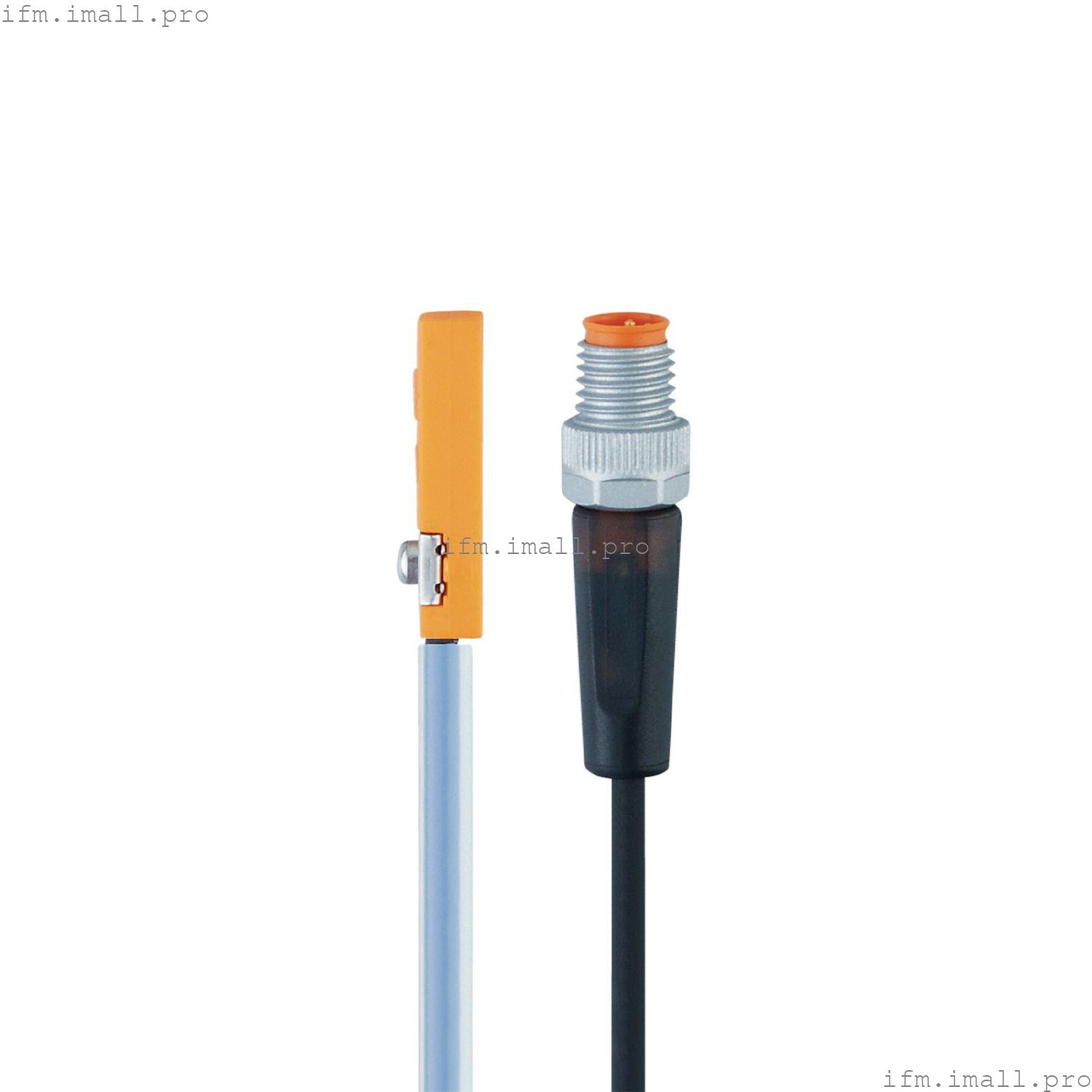

IFM MK5215
MKT3028BBPKG/G/WFI/0,3M/ZH/ASR
Датчик цилиндра с Т-образным пазом
- С подавлением посторонних полей для использования при сварке
- Разъем с антипригарным покрытием
- Защитная трубка из ПТФЭ для предотвращения повреждения брызгами сварки
- Самоблокирующееся крепление для быстрого монтажа и легкой регулировки
- Простая установка «сверху вниз» в слот
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Размеры[мм] | 25,3 x 5 x 6,5 |
Применение
| Специальная функция | Невосприимчив К магнитному полю |
| Принцип действия | подавление посторонних полей |
| Применение | применение при сварке |
| Невосприимчив К магнитному полю | да |
| Макс. устойчивость к магнитному полю[мТл] | 200 |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | < 10 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 300 |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 9 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Чувствительность отклика[мТл] | 2.8 |
| скорость перемещения[м/с] | < 0.25 |
Точность/отклонения
| Гистерезис[мм] | < 1.5 |
| Повторяемость[мм] | < 0.2 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...85 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | - CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В | | EN 55011 | класс В |
|
| Устойчивость к вибрации | | EN 60068-2-6 Fc | (10...55 Гц) / амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 g 6 ударов / 11 мс полусинусоидальный (x, y, z) |
|
| Одобрение UL | |
Механические данные
| Вес[г] | 17 |
| Монтаж | невыступающий монтаж |
| Тип крепления | крепежный зажим с комбинированным пазом / шестигранным гнездом, ширина поперечных плоскостей 1,5 |
| Тип цилиндра | Цилиндры с Т-образным пазом |
| Размеры[мм] | 25,3 x 5 x 6,5 |
| Материалы | корпус: PA; крепежный зажим: нержавеющая сталь; гайка с накаткой: с покрытием из PTFE; защитная трубка: с покрытием из PTFE |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый |
|
Аксессуары
| Объем поставки | | резиновый заполнитель: 1 | | Зажим для кабеля: 1 |
|
Примечания
| Замечания | | рабочее напряжение "класс питания 2" в соответствии с cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Кабель: 0,3 м, полиуретан; защитная трубка |
| Подключение | Соединитель: 1 x M8; кодировка: A; Фиксация: гайка с накаткой, поворотная |
