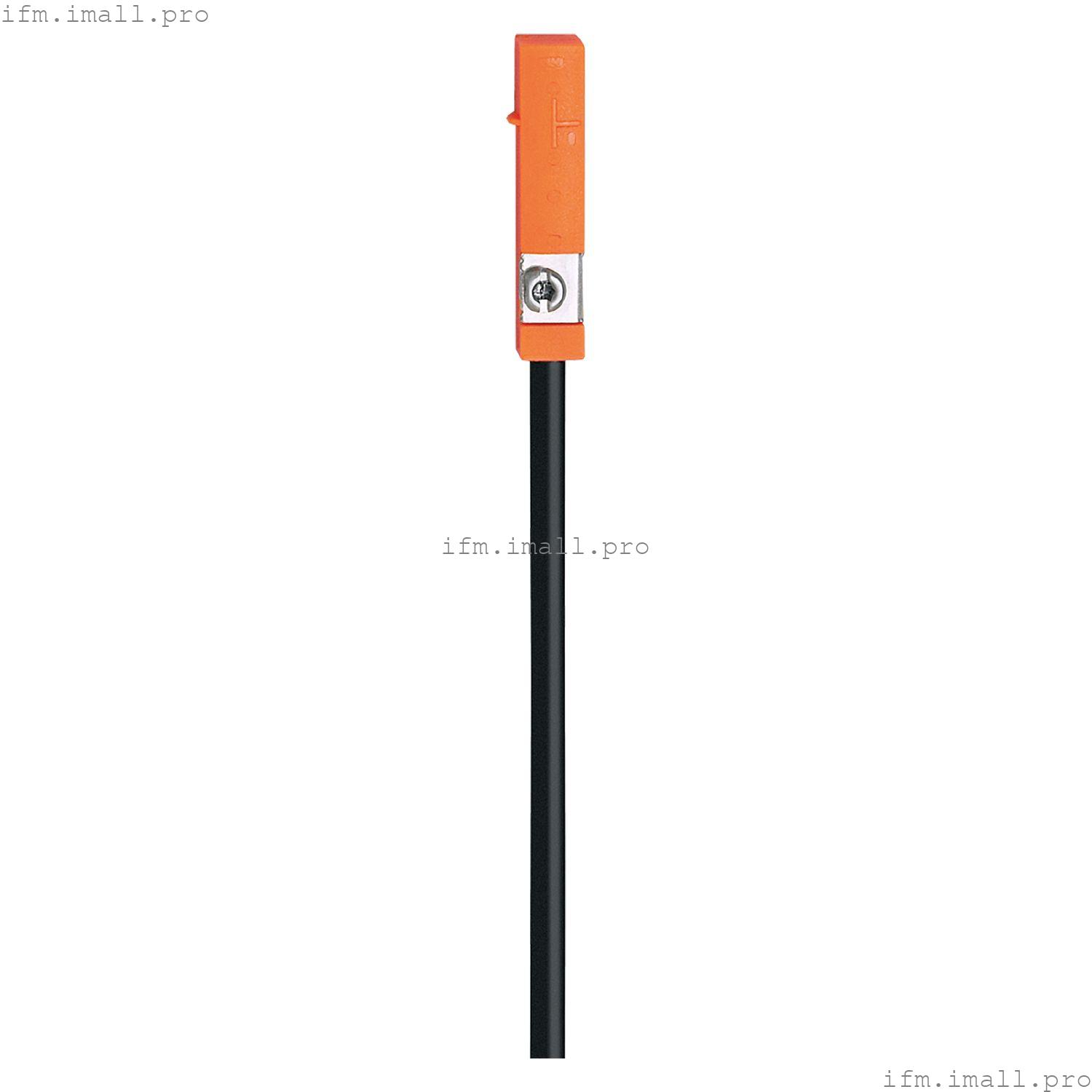

IFM MK5100
MKT3028BBPKG/G/ZH
Датчик цилиндра с Т-образным пазом
- Самоблокирующееся крепление для быстрого монтажа и легкой регулировки
- Простая установка «сверху вниз» в слот
- Формованный кабель обеспечивает очень хорошую разгрузку от натяжения
- Четко видимая индикация состояния переключения
- Очень высокая частота переключения
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Размеры[мм] | 25 x 5 x 6,5 |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | < 10 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 30 |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 10000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Чувствительность отклика[мТл] | 2.8 |
| скорость перемещения[м/с] | > 10 |
Точность/отклонения
| Гистерезис[мм] | < 1.5 |
| Повторяемость[мм] | < 0.2 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...85 |
| Защита | IP 65; IP 67 |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | - CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В | | EN 55011 | класс В |
|
| MTTF[годы] | 3694 |
| Одобрение UL | | Ta | -25...75 °C | | Тип корпуса | Тип 1 | | источник питания | Ограниченное напряжение /Ток | | Одобрение UL номер | C003 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 28.2 |
| Монтаж | невыступающий монтаж |
| Тип крепления | крепежный зажим с комбинированным пазом / шестигранным гнездом, ширина поперечных плоскостей 1,5 |
| Тип цилиндра | Цилиндры с Т-образным пазом |
| Размеры[мм] | 25 x 5 x 6,5 |
| Материалы | корпус: PA; крепежный зажим: нержавеющая сталь |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый |
|
Аксессуары
| Объем поставки | | резиновый заполнитель: 1 | | Зажим для кабеля: 1 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 2 м, полиуретан; 3 x 0,14 мм2 |
