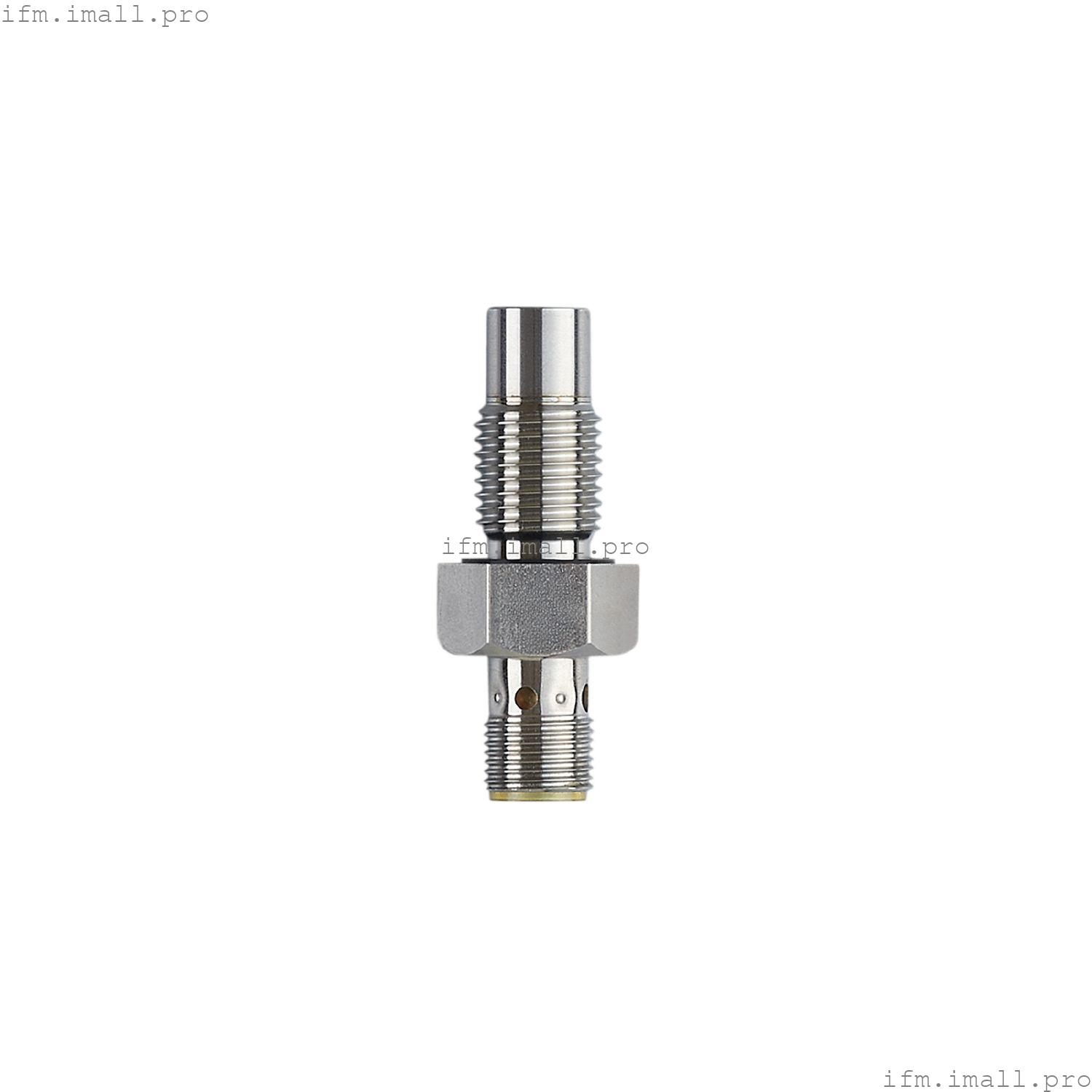

IFM M9H200
M9B3002BBPKG/B/AM/500 /US
Датчик положения, устойчивый к давлению, для гидравлических цилиндров
- Устойчивость к давлению до 500 бар
- Металлическая чувствительная поверхность для тяжелых условий эксплуатации
- Высокое разрывное давление
- Конструкция корпуса соответствует промышленному стандарту
- Срок службы более 10 миллионов циклов давления
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Диапазон обнаружения[мм] | 2 |
| Корпус | резьбовой тип |
Применение
| Применение | гидравлические цилиндры |
| Среда | обнаруживает черные металлы |
| Минимальное давление разрыва | |
| Номинальное давление | |
Электрические характеристики
| Рабочее напряжение[В] | 10...36 постоянного тока |
| Потребляемый ток[мА] | < 23 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 1.6 |
| Макс. ток утечки[мА] | 0.1 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 200 |
| Частота переключения DC[Гц] | 1000 |
| Защита от короткого замыкания | да |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон обнаружения[мм] | 2 |
| Реальный диапазон чувствительности Sr[мм] | 2 ± 10 % |
| Рабочее расстояние[мм] | 0...1.62 |
Точность/отклонения
| Гистерезис[% Sr] | < 15 |
| Дрейф точки переключения[% Sr] | 10 |
| Повторяемость[% Sr] | 10 |
Условия эксплуатации
| Пиковое давление | |
| Температура окружающей среды[°C] | -25...85 |
| Защита | IP 65; IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-6 ВЧ провод. | 10 В | | EN 55011 | класс В | | DIN ISO 11452-5 | 100 В/м |
|
| Устойчивость к вибрации | | EN 60068-2-6 Fc | 20 g 50 циклов развертки, 1 октава в минуту, по 3 осям / 10...3000 Гц -20...50 °C |
|
| Ударопрочность | | EN 60068-2-27 Ea | 100 g 11 мс полусинусоидальный; по 3 удара в каждом направлении по 3 координатным осям / -40...85 °C |
|
| Постоянная ударопрочность | | EN 60068-2-27 Ea | 40 g 6 мс; по 4000 ударов в каждом направлении по 3 координатным осям / -20...50 °C |
|
| MTTF[годы] | 2130 |
| Одобрение UL | |
Механические данные
| Вес[г] | 41.8 |
| Корпус | резьбовой тип |
| Монтаж | невыступающий монтаж |
| Момент затяжки[Нм] | < 25 |
| Цельнометаллический корпус | да |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Разъем: 1 x M12; кодировка: A |
