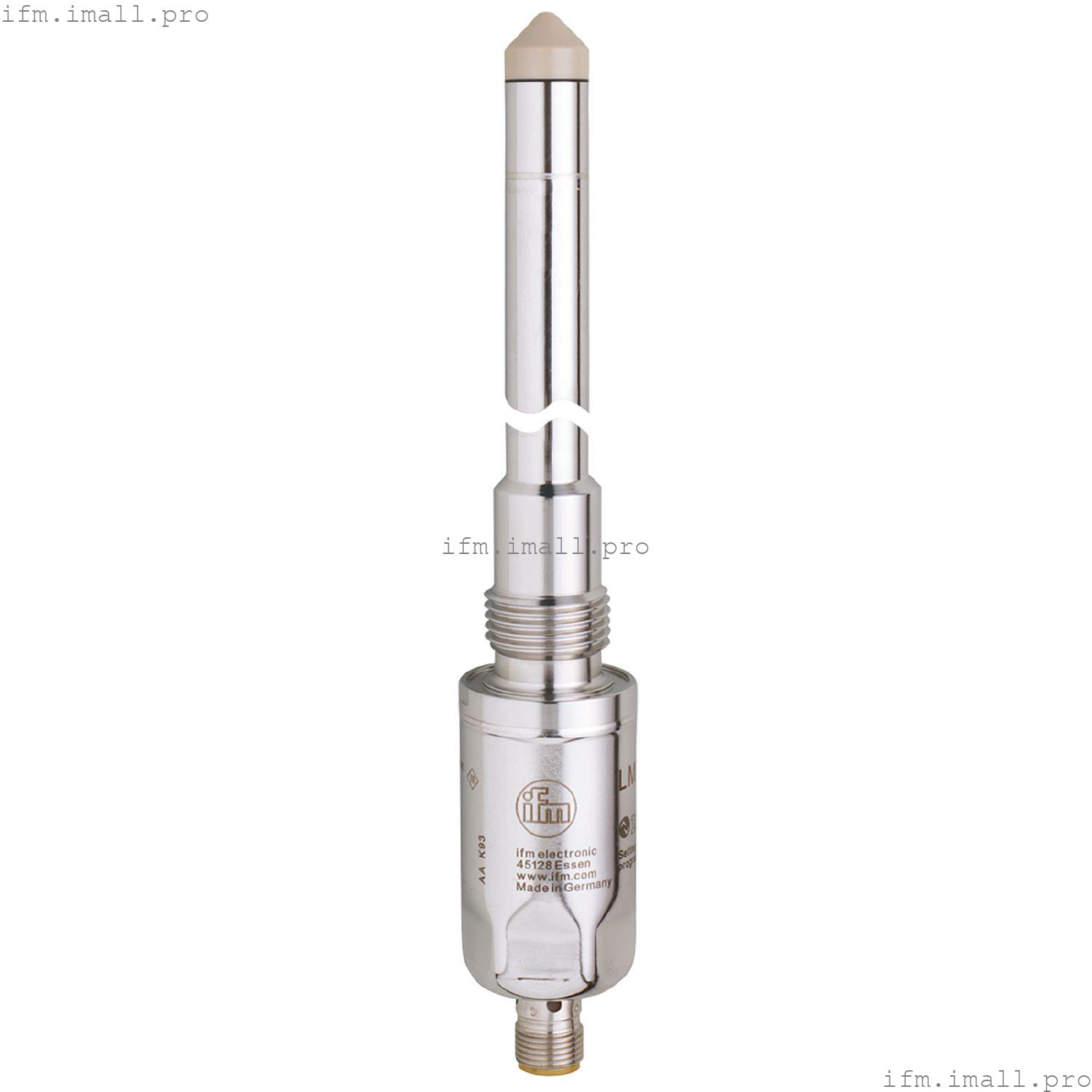

IFM LX0020
LMDCE-A12E-QSKG-2/US
Датчик для точечного определения уровня
- Для надежного контроля уровня в резервуарах и контейнерах
- Широкий диапазон рабочих температур
- Использование в жидких и вязких средах и сыпучих материалах
- Дифференциация сред путем параметризации коммутационных выходов
- Надежное подавление отложений или пены
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Заводская настройка | среды на масляной основе |
| Технологическое подключение | Наружная резьба G 1/2 |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | Жидкости |
| Рекомендуемые среды | криогены (фреон: R134a, R22, R717); масла; среды на масляной основе |
| Длина образца[мм] | 153 |
| Давление в баке | |
| Масло |
|---|
| температура среды[°C] | -20...100 |
| вода |
|---|
| температура среды[°C] | -20...85 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Заводская настройка | |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Заводская настройка | среды на масляной основе |
Время отклика
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 1 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 2.3 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 586 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -20...85 |
| Примечание по температуре окружающей среды | | температура среды: < 100 °C |
|
| Температура хранения[°C] | -40...85 |
| Защита | IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | : закрытые резервуары |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 8 g (10...2000 Гц) |
|
| MTTF[годы] | 222 |
| Одобрение UL | |
Механические данные
| Вес[г] | 279.5 |
| Размеры[мм] | Ø 30 / L = 255 |
| Материалы | нержавеющая сталь (316L/1.4404); нержавеющая сталь (316Ti/1.4571); PEEK; PEI; CR |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); нержавеющая сталь (316Ti/1.4571); PEEK характеристики поверхности: Ra < 0,8 мкм / Rz = 4 мкм; CR |
| Технологическое подключение | Наружная резьба G 1/2 |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | СВЕТОДИОД, желтый | | рабочее состояние | Светодиод, зеленый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
