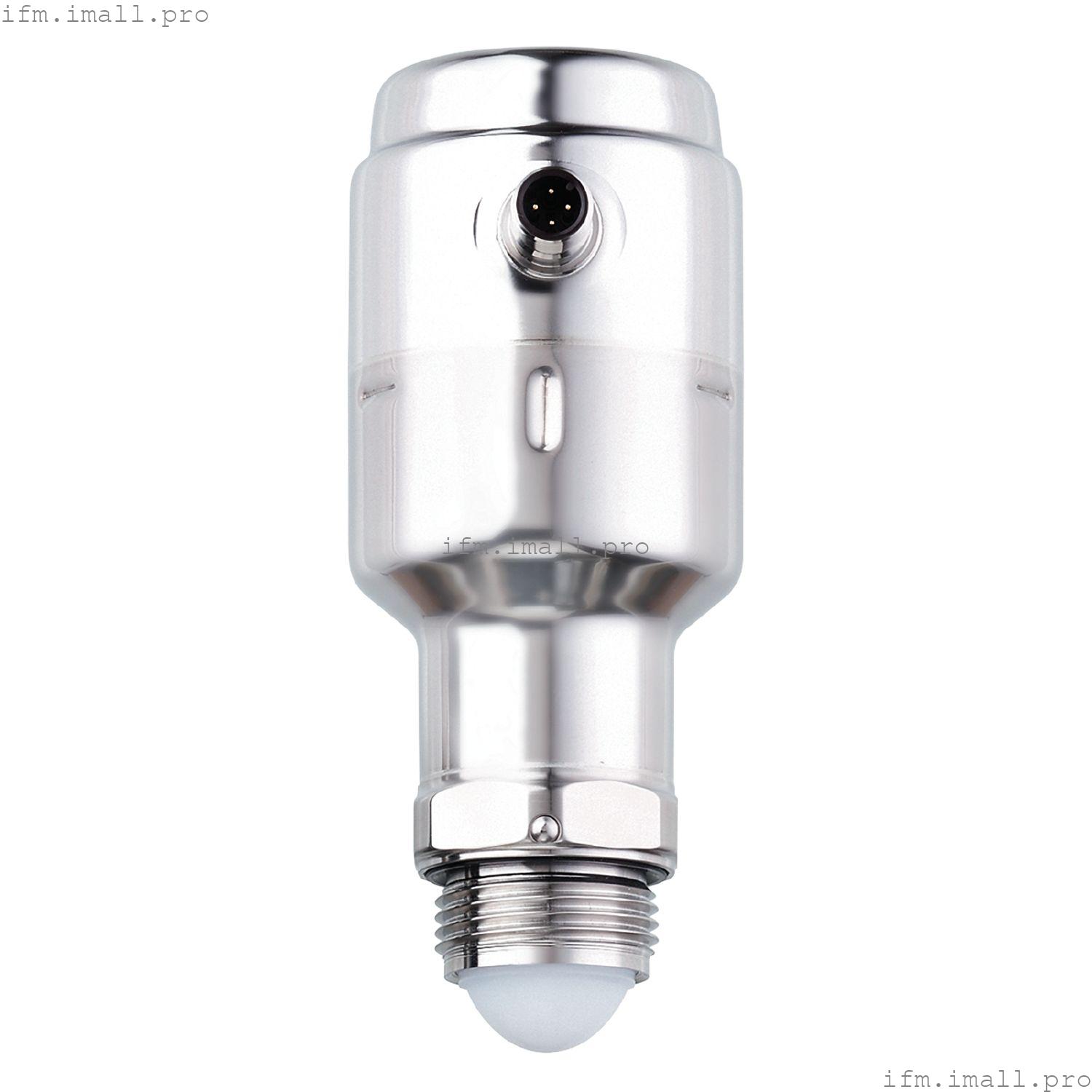

IFM LW2120
NON-CONTACT LEVEL TRANSMITTER
Датчик непрерывного уровня
- 80-ГГц радар обеспечивает измерение уровня с точностью до миллиметра до 10 метров
- Бесконтактный принцип измерения: отсутствие сбоев из-за отложений или износа
- Прямое измерение или через неметаллические стенки
- Простая установка и эксплуатация без обслуживания
- Удаленная настройка параметров датчика и контроль уровня через подключение к ИТ-системе
- Интуитивная настройка и визуализация измеренных данных с помощью программного обеспечения ifm Vision Assistant
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Технологическое подключение | G 1 Асептофлекс Vario |
Применение
| Специальная функция | Позолоченные контакты |
| Диэлектрическая проницаемость среды | ≥ 2 |
| Рекомендуемые среды | вода; водная среда |
| Температура процесса[°C] | -40...150; (см. диаграмму и примечание в разделе "Примечания") |
| Максимальная скорость изменения уровня[мм/с] | 200 |
| Номинальное давление[бар] | 8 |
| Примечание о номинальном давлении | | 0 бар при температуре среды < - 20 ° C |
|
| Стойкость к вакууму[мбар] | -1000 |
| MAWP для решений согласно CRN[бар] | 8 |
| Одобрение радиосвязи для | ЕС/ RED; Великобритания; Южная Корея; США; Канада; Австралия; Новая Зеландия; Вьетнам; Сингапур; Аргентина; Бразилия; Япония; Тайвань; Южная Африка |
| Примечание об утверждении радиосвязи | | Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе “Загрузки”. |
|
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 80 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 15 |
| Принцип измерения | FMCW (технология 80 ГГц); диапазон частот 77-81 Гц |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 1; (2 параметризуемый) |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 50 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20, обратимый; (масштабируемый) |
| Макс. нагрузка[Ом] | 43,5* (Ub – 18) + 600 Ом |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Диапазон измерения[м] | 10; (см. диаграмму:) |
| Частота дискретизации[Гц] | > 3 |
Точность/отклонения
| Точность | |
| Разрешение[мм] | 1 |
| Нулевой сигнал (ток)[мА] | 3.8 |
| Полный сигнал (ток)[мА] | 20.5 |
| Температурный дрейф на 10 К | ± 1 мм |
Время отклика
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 1 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 4.5 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1532 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -40...80 |
| Примечание по температуре окружающей среды | |
| Температура хранения[°C] | -40...90 |
| Защита | IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61326-1 | группа 1: Класс A (IO-Link активен); B (IO-Link не активен, с аналоговыми и коммутационными выходами) |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) / 20 г (6 мс) |
|
| Устойчивость к вибрации | | IEC 61298-3 | 2 g (10...1000 Гц) |
|
| MTTF[годы] | 330 |
Механические данные
| Вес[г] | 723.8 |
| Материалы | нержавеющая сталь (316L/1.4404); PA; FKM; FVMQ |
| Материалы, контактирующие со средой | PTFE; EPDM; FVMQ при использовании без адаптера Aseptoflex Vario |
| Технологическое подключение | G 1 Асептофлекс Vario |
| Характеристики поверхности Ra/Rz деталей, контактирующих со средой | Ra < 0,76 мкм |
Примечания
| Примечания | #VALUE! |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
