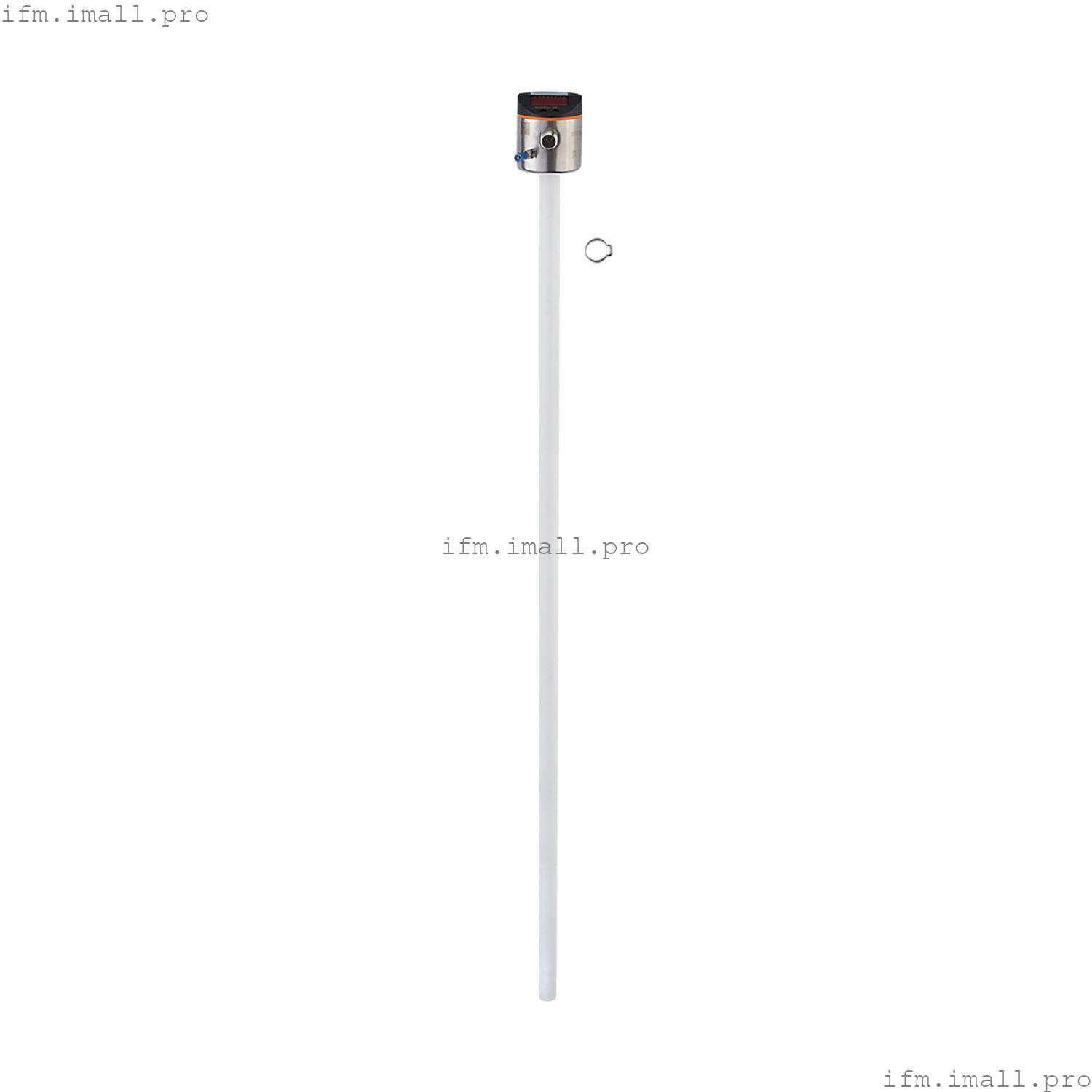

IFM LT3024
LT0728B-B-00KLPKG/US
Электронный датчик уровня и температуры
- Надежное определение уровня в контейнерах и резервуарах
- Для использования в воде, маслах и охлаждающих жидкостях
- Удобная настройка функции переключения и точек переключения
- Контроль уровня и температуры всего одним устройством
- Четко видимый 4-разрядный светодиодный дисплей
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Заводская настройка | минеральные масла |
| Длина образца L[мм] | 728 |
Применение
| Среда | водянистые охлаждающие жидкости; масла; среды на масляной основе; вода; среды, подобные воде |
| Диэлектрическая проницаемость среды | > 2 |
| Не может быть использован для | чрезвычайно проводящие среды; прилипающие среды; грануляты; сыпучие материалы; кислоты; щелочи |
| Давление в баке | | 0,5; (при монтаже с монтажными принадлежностями: E43001 - E43007, E43019) бар | 0,05; (при монтаже с монтажными принадлежностями: E43001 - E43007, E43019) МПа |
|
| охлаждающие жидкости |
|---|
| температура среды[°C] | 0...35; (с климатической трубкой E43102 35...55 °C) |
| Масло |
|---|
| температура среды[°C] | 0...70 |
| Температура среды кратковременно[°C] | 0...90; (< 1 час) |
| вода |
|---|
| температура среды[°C] | 0...35; (с климатической трубкой E43102 35...55 °C) |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 3 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; аналоговый сигнал; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 200 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20, обратимый |
| Макс. нагрузка[Ом] | 500 |
| Аналоговый выход напряжения[В] | 0...10, обратимый |
| Мин. сопротивление нагрузки[Ом] | 2000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тепловой, импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Заводская настройка | минеральные масла |
| Длина образца L[мм] | 728 |
| Активный диапазон A[мм] | 585 |
| Неактивный диапазон I1 / I2[мм] | 104 / 39 |
| Диапазон настройки |
|---|
| Заданное значение SP[мм] | 60...590 |
| Точка сброса rP[мм] | 50...580 |
| В шагах[мм] | 10 |
| Опорная точка OP[мм] | 200 - 240 - 280 - 310 - 350 - 390 - 420 - 460 - 500 - 530 - 570 - 610 - OFF |
| Гистерезис, OP[мм] | 4 |
| Контроль температуры |
|---|
| Диапазон измерения[°C] | -20...90 |
| Заданное значение SP[°C] | -19.5...90 |
| Точка сброса rP[°C] | -20...89.5 |
| В шагах[°C] | 0.5 |
| Разрешение коммутационного выхода[К] | 0.5 |
Точность/отклонения
| Погрешность измерения[% конечного значения] | ± 5 |
| Повторяемость | ± 2 |
| Разрешение[мм] | 5 |
| Нулевой сигнал (напряжение)[В] | 0 |
| Нулевой сигнал (ток)[мА] | 4.0 |
| Полный сигнал (напряжение)[В] | 10 |
| Полный сигнал (ток)[мА] | 20 |
| Контроль температуры |
|---|
| Точность точки переключения[К] | ± 1,5 |
| Разрешение[К] | 0.5 |
| Динамический отклик T09[с] | 90 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; логика переключения; выходной ток / напряжение; положение SP / rP; режим регулировки; выбор среды; настройка смещения; задержка включения / выключения |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 4 |
| Данные процесса бинарн. | 1 |
| Мин. время цикла процесса[мс] | 4.5 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 648 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -25...80 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 15 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 222 |
| Одобрение UL | |
Механические данные
| Вес[г] | 556.3 |
| Размеры[мм] | Ø 16 |
| Материалы | нержавеющая сталь (304/1.4301); нержавеющая сталь (316L/1.4404); FKM; NBR; PBT; PC; PA; PP; TPV |
| Материалы, контактирующие со средой | ПП |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 4 светодиода зеленого цвета (см, дюйм, °C, °F) | | состояние переключения | 1 x LED, желтый | | измеренные значения | буквенно-цифровой дисплей, 4-значный | | настройка параметров | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
