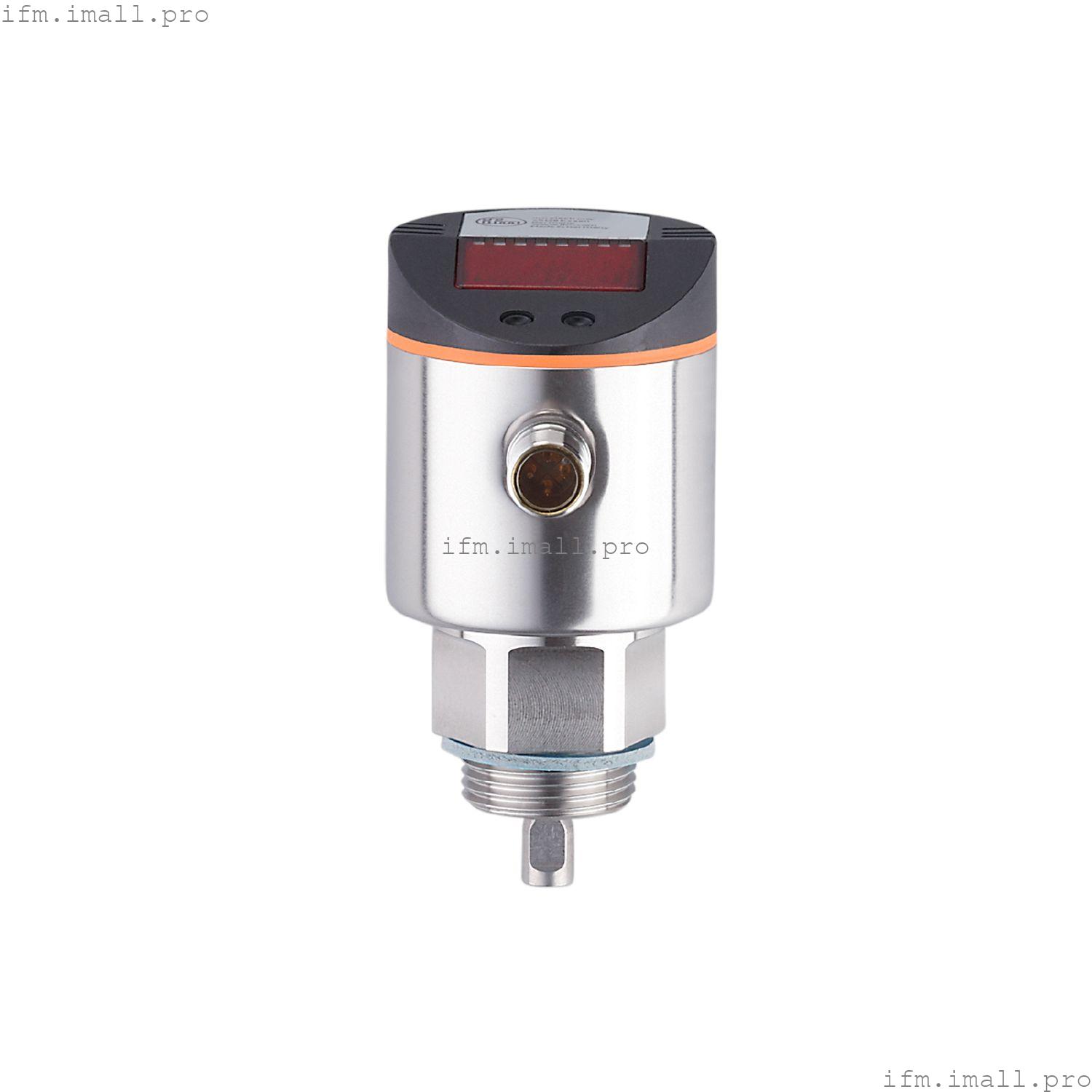

IFM LR7000
LR0000B-BR34AQPKG/US
Датчик непрерывного уровня (радар с управляемой волной)
- Для надежного контроля уровня в резервуарах и контейнерах
- Подходит для воды, масел и охлаждающих жидкостей
- Четко видимый 4-разрядный светодиодный дисплей
- Модульная система, состоящая из блока оценки и зонда
- Адаптация к разным высотам контейнеров за счет укорачивания зонда
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Длина образца L[мм] | 100...1600 |
| Технологическое подключение | резьбовое соединение G 3/4 наружная резьба |
Применение
| Специальная функция | Позолоченные контакты |
| Применение | для промышленного применения |
| Среда | Жидкости |
| Диэлектрическая проницаемость среды | ≥ 1,8; (для сред с диэлектрической проницаемостью 1,8...5 (например, масел) для работы необходима коаксиальная труба) |
| Рекомендуемые среды | вода; водные среды; масла; среды на масляной основе |
| Не может быть использован для | См. Руководство по эксплуатации, глава "Функции и отличительные особенности". |
| Температура процесса[°C] | -25...80; (90 < 1 час ; см. Примечание в разделе "Примечания") |
| Номинальное давление | |
| Стойкость к вакууму | |
| MAWP для решений согласно CRN[бар] | 16 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 30 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 3 |
| Принцип измерения | радар с управляемой волной |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; IO-Link |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 200 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тепловой, импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Длина образца L[мм] | 100...1600 |
| Активный диапазон A[мм] | L-40; (при установке для масла и сред на масляной основе: L-60) |
| Неактивный диапазон I1 / I2[мм] | 30/10; (при использовании масла и сред на масляной основе: 30/30) |
| Частота дискретизации[Гц] | 4 |
| Диапазон настройки |
|---|
| Заданное значение SP[мм] | 15...L-30 |
| Примечание о заданном значении SP | | при использовании масла и сред на масляной основе: 35…L-30 |
|
| Точка сброса rP[мм] | 10... L-35 |
| Примечание о точке сброса rP | | при использовании масла и сред на масляной основе: 30…L-35 |
|
| В шагах[мм] | 5 |
| Гистерезис[мм] | > 5 |
Точность/отклонения
| Повторяемость[мм] | ± 5 |
| Погрешность измерения[мм] | ± 7 |
| Ошибка смещения[мм] | 5 |
| Разрешение[мм] | 1 |
| Температурный дрейф на 10 К | ± 0.2 % |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 CDV |
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 1 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 2.3 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 8 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | в закрытом металлическом резервуаре | | DIN EN 61000-6-4 | в пластиковых или открытых металлических резервуарах |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) / 25 г (6 мс) с эталонным стержнем длиной 0,5 м |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 г (10...2000 Гц) / 1 г (5 ...200 Гц) с эталонным стержнем длиной 0,5 м |
|
| MTTF[годы] | 233 |
| Одобрение UL | | Одобрение UL номер | H007 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 381.7 |
| Размеры[мм] | Ø 50 / L = 99 |
| Материалы | нержавеющая сталь (304/1.4301); нержавеющая сталь (316L/1.4404); FKM; PBT; PC; PEI; TPE-V |
| Материалы, контактирующие со средой | нержавеющая сталь (303/1.4305); соединение датчика: нержавеющая сталь (316L / 1.4435); PTFE; FKM; Уплотнение: волокно, армированное NBR |
| Технологическое подключение | резьбовое соединение G 3/4 наружная резьба |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 3 x LED зеленого цвета | | состояние переключения | 2 x LED желтого цвета | | Уровень | буквенно-цифровой дисплей, 4-значный | | настройка параметров | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Примечания | Пожалуйста, ознакомьтесь с техническим примечанием в разделе "Загрузки"; Для высоких технологических температур: Решающее значение имеет температура на технологическом соединении. Фактическая температура среды может быть выше. |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
