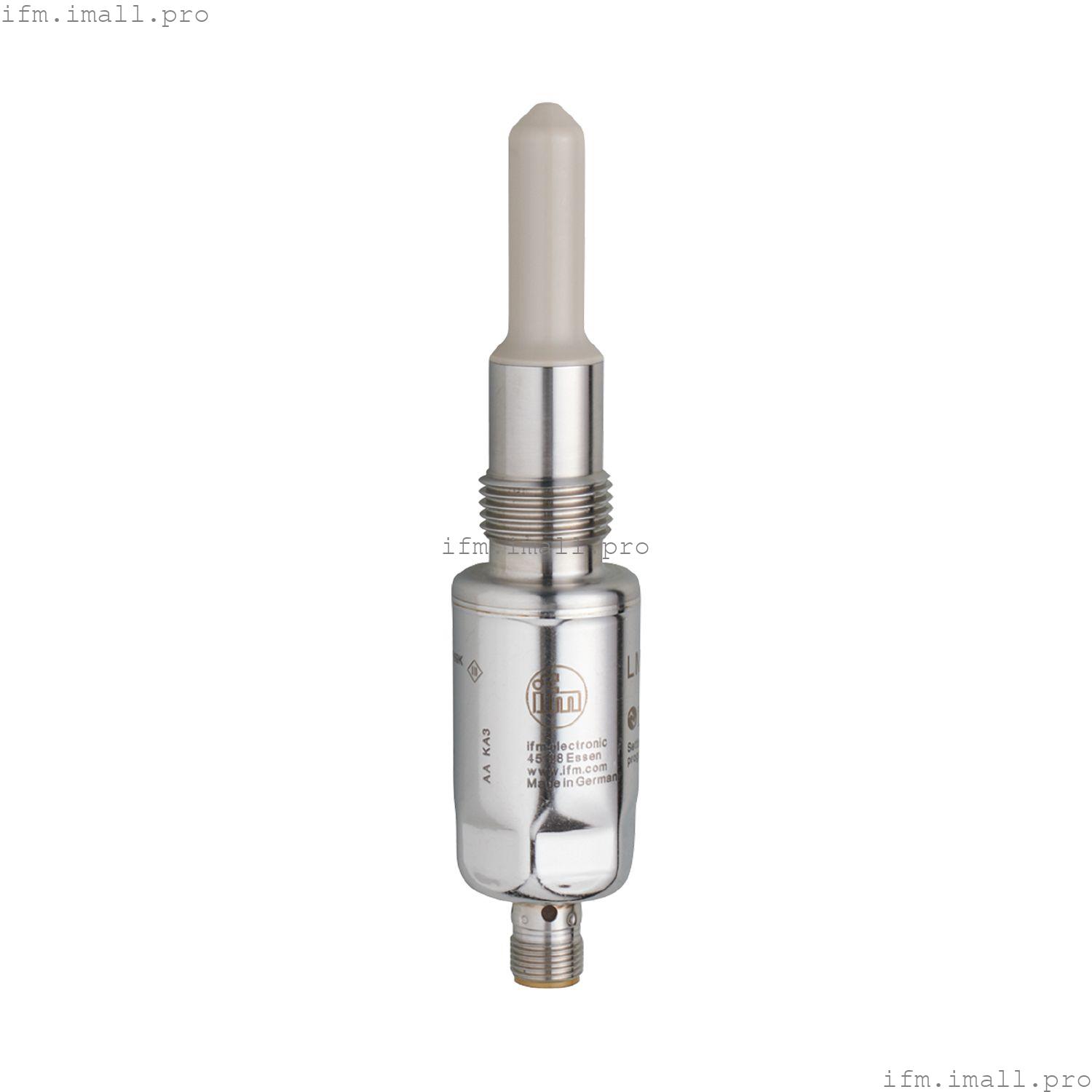

IFM LMT102
LMCCE-A12E-QSKG-2/US
Датчик для точечного определения уровня
- Для надежного контроля уровня в резервуарах и контейнерах
- Гигиеническая конструкция для требований пищевой и безалкогольной промышленности
- Использование в жидких и вязких средах и сыпучих материалах
- Дифференциация сред путем параметризации коммутационных выходов
- Надежное подавление отложений или пены
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Заводская настройка | водные среды |
| Технологическое подключение | резьбовое соединение G 1/2 уплотнительный конус |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | Жидкости; вязкие среды; порошок |
| Рекомендуемые среды | вода; водные среды; масла; среды на масляной основе; порошок |
| Не может быть использован для | См. Руководство по эксплуатации, глава "Функции и отличительные особенности". |
| Длина образца[мм] | 38 |
| Давление в баке | | -1...40; (MAWP для применений согласно CRN: 40 бар / 4 МПа) бар | -0,1...4; (MAWP для применений согласно CRN: 40 бар / 4 МПа) МПа |
|
| Масло |
|---|
| температура среды[°C] | -20...100 |
| Температура среды кратковременно[°C] | -20...150; (1 час) |
| вода |
|---|
| температура среды[°C] | -20...100 |
| Температура среды кратковременно[°C] | -20...150; (1 час) |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Принцип измерения | емкостный |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Заводская настройка | водные среды |
Время отклика
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 1 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 2.3 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 370 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -20...85 |
| Примечание по температуре окружающей среды | | температура среды: < 100 °C | | -20...60 °C | | температура среды: < 150 °C |
|
| Температура хранения[°C] | -40...85 |
| Защита | IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | : открытые резервуары | | DIN EN 61000-6-3 | : закрытые резервуары |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 223 |
| Одобрение UL | |
Механические данные
| Вес[г] | 202 |
| Размеры[мм] | Ø 30 / L = 125 |
| Материалы | нержавеющая сталь (316L/1.4404); PEEK; PEI; FKM |
| Материалы, контактирующие со средой | PEEK характеристики поверхности: Ra < 0,8 мкм / Rz = 4 мкм |
| Технологическое подключение | резьбовое соединение G 1/2 уплотнительный конус |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | СВЕТОДИОД, желтый | | рабочее состояние | Светодиод, зеленый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
