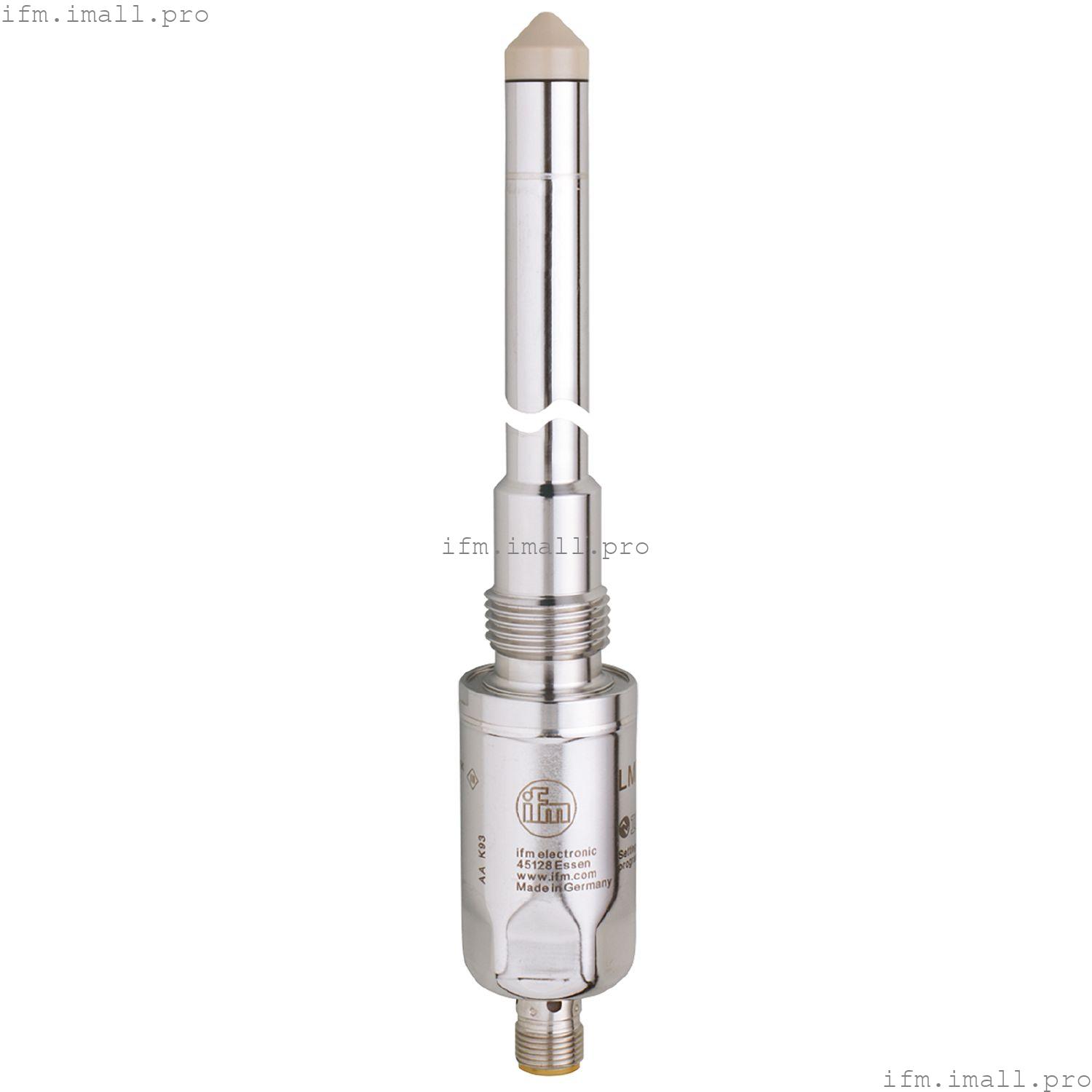

IFM LMT04A
LMECE-A12E-QSKG-1/US/3D/3G
Датчик для точечного определения уровня во взрывоопасных зонах
- Для надежного контроля уровня в резервуарах и контейнерах
- Гигиеническая конструкция для требований пищевой и безалкогольной промышленности
- Использование в жидких и вязких средах и сыпучих материалах
- Дифференциация сред путем параметризации коммутационных выходов
- Для применения во взрывоопасных зонах
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Заводская настройка | масла; средства на масляной основе; порошок |
| Технологическое подключение | резьбовое соединение G 1/2 уплотнительный конус |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | Жидкости; вязкие среды; порошок |
| Не может быть использован для | См. Руководство по эксплуатации, глава "Функции и отличительные особенности". |
| температура среды[°C] | -20...85 |
| Длина образца[мм] | 253 |
| Давление в баке | |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Принцип измерения | емкостный |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Заводская настройка | масла; средства на масляной основе; порошок |
Время отклика
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 1 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 2.3 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 642 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -20...60 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 67; (при использовании вне опасной зоны: IP 68 / IP 69) |
Испытания/сертификаты
| Маркировка ATEX | ![]() II 3D Ex tc IIIC T90°C Dc X |
| ![]() II 3G Ex nA IIC T4 Gc X |
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | закрытые резервуары |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 8 g (10...2000 Гц) |
|
| MTTF[годы] | 223 |
Механические данные
| Вес[г] | 362 |
| Размеры[мм] | Ø 30 / L = 355 |
| Материалы | нержавеющая сталь (316L/1.4404); нержавеющая сталь (316Ti/1.4571); PEEK; PEI; FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); нержавеющая сталь (316Ti/1.4571); PEEK характеристики поверхности: Ra < 0,8 мкм / Rz = 4 мкм; FKM |
| Технологическое подключение | резьбовое соединение G 1/2 уплотнительный конус |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | СВЕТОДИОД, желтый | | рабочее состояние | Светодиод, зеленый |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
