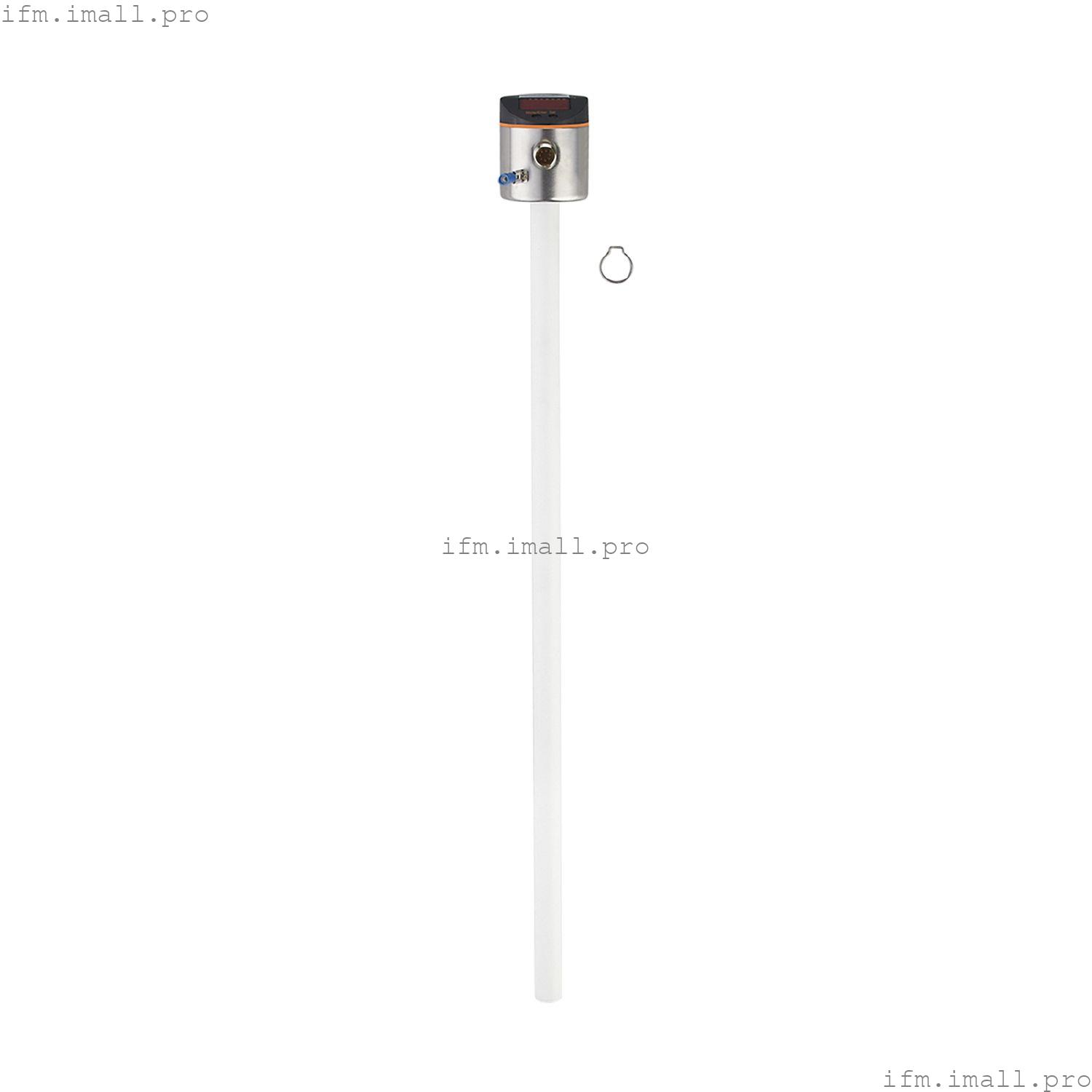

IFM LK8123
LK0472B-B-00KVPKG/US
Электронный датчик уровня
- Для надежного контроля уровня в резервуарах и контейнерах
- Подходит для воды, масел и охлаждающих жидкостей
- Четко видимый 4-разрядный светодиодный дисплей
- Удобное управление с помощью кнопок или настройки параметров через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 4 |
| Заводская настройка | водянистые охлаждающие жидкости; вода; среды, подобные воде |
| Длина образца L[мм] | 472 |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | водянистые охлаждающие жидкости; масла; среды на масляной основе; вода; среды, подобные воде |
| Диэлектрическая проницаемость среды | > 2 |
| Не может быть использован для | высокопроводящие среды; прилипающие среды; грануляты; сыпучие материалы; кислоты; щелочи; гигиенические зоны и области нанесения гальванических покрытий |
| Максимальная скорость изменения уровня[мм/с] | 200 |
| Давление в баке | | 0,5; (при монтаже с монтажными принадлежностями: E43001 - E43007, E43019) бар | 0,05; (при монтаже с монтажными принадлежностями: E43001 - E43007, E43019) МПа |
|
| охлаждающие жидкости |
|---|
| температура среды[°C] | 0...35; (с климатической трубкой E43101: 35...60 °C) |
| Масло |
|---|
| температура среды[°C] | 0...70 |
| Температура среды кратковременно[°C] | 0...90; (< 1 час) |
| вода |
|---|
| температура среды[°C] | 0...35; (с климатической трубкой E43101 35...60 °C) |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 3 |
| Принцип измерения | емкостный |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 4 |
Выходы
| Общее количество выходных данных | 4 |
| Выходной сигнал | сигнал переключения; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 4 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 200 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тепловой, импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Заводская настройка | водянистые охлаждающие жидкости; вода; среды, подобные воде |
| Длина образца L[мм] | 472 |
| Активный диапазон A[мм] | 390 |
| Неактивный диапазон I1 / I2[мм] | 60 / 22 |
| Диапазон настройки |
|---|
| Заданное значение SP[мм] | 35...390 |
| Точка сброса rP[мм] | 30...385 |
| В шагах[мм] | 5 |
| Опорная точка OP[мм] | 139 - 163 - 188 - 212 - 236 - 261 - 285 - 310 - 334 - 358 - 383 - 407 - OFF |
| Гистерезис, OP[мм] | 3 |
Точность/отклонения
| Погрешность измерения[% конечного значения] | ± 5 |
| Повторяемость | ± 2 |
| Разрешение[мм] | 5 |
Программное обеспечение/программирование
| Опции настройки параметров | гистерезис / окно; нормально открыто / нормально закрыто; логика переключения; Положение SP / rP; режим регулировки; выбор среды; настройка смещения; задержка включения / выключения |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 0 | Универсальный профилированный датчик | | функция | Идентификация устройства | | функция | Переменная Данных процесса | | функция | Диагностика устройства |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 2 |
| Данные процесса бинарн. | 4 |
| Мин. время цикла процесса[мс] | 3.2 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 22 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | 0...60 |
| Температура хранения[°C] | -25...80 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-4 | | | DIN EN 61000-6-2 | |
|
| Ударопрочность | | DIN EN 60068-2-29 | 15 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 227 |
Механические данные
| Вес[г] | 372.6 |
| Размеры[мм] | Ø 16 |
| Материалы | нержавеющая сталь (304/1.4301); нержавеющая сталь (316L/1.4404); FKM; NBR; PBT; PC; PP; PA; TPV |
| Материалы, контактирующие со средой | ПП |
Дисплеи/элементы управления
| Дисплей | | Блок отображения | 2 x LED, зеленый (см, дюйм) | | состояние переключения | 4 светодиода желтого цвета (OUT4...OUT1) | | измеренные значения | буквенно-цифровой дисплей, 4-значный | | настройка параметров | буквенно-цифровой дисплей, 4-значный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
