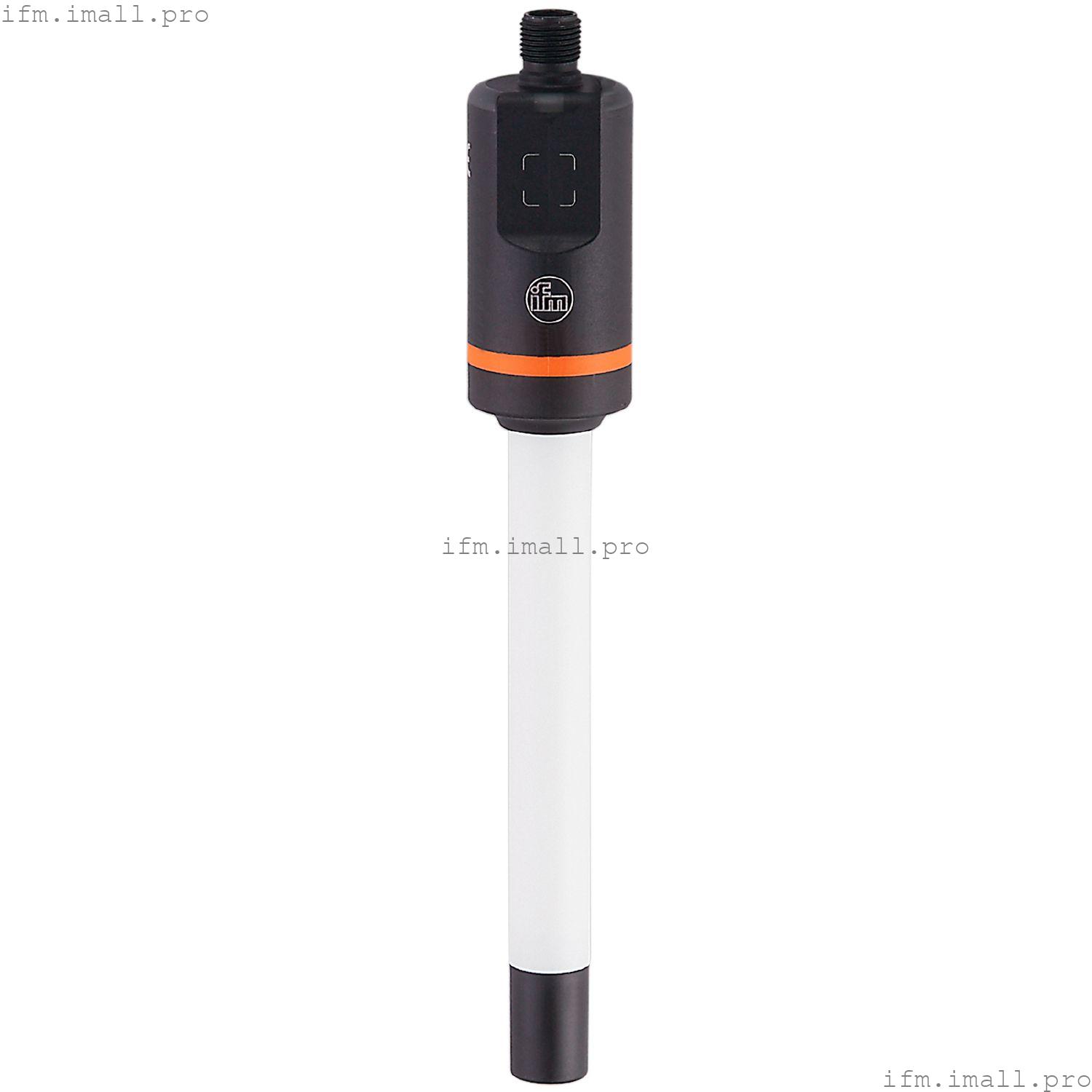

IFM LI5133
LI0481--K-00KQPKG/US
Датчик для точечного определения уровня
- Для надежного контроля точечного уровня в резервуарах и контейнерах
- Обнаружение минимального уровня, утечки или переполнения резервуаров
- Простая пустая или полная настройка
- Подходит для воды, масел и охлаждающих жидкостей
- Удобная настройка требуемой глубины погружения датчика
- Встроенное измерение температуры через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Заводская настройка | водные среды |
| Длина образца L[мм] | 481 |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | Жидкости |
| Диэлектрическая проницаемость среды | > 1,8 |
| Рекомендуемые среды | вода; водные среды; масла; среды на масляной основе |
| Не может быть использован для | См. Инструкцию по эксплуатации, главу "Использование по назначению". |
| температура среды[°C] | -25...85 |
| Номинальное давление | |
| Стойкость к вакууму[мбар] | -500 |
Электрические характеристики
| Рабочее напряжение[В] | 9,6...35 постоянного тока; (IO-Link: 18...30 постоянного тока) |
| Потребляемый ток[мА] | < 15 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | < 1 |
| Принцип измерения | емкостный |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 2 |
Выходы
| Общее количество выходных данных | 2 |
| Выходной сигнал | сигнал переключения; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция вывода | нормально открытый / нормально закрытый; (параметризуемый) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Диапазон измерения/установки
| Заводская настройка | водные среды |
| Длина образца L[мм] | 481 |
| Активный диапазон A[мм] | 28 |
| Измерение температуры |
|---|
| Диапазон измерения[°C] | -25...85 |
Точность/отклонения
| Измерение температуры |
|---|
| Точность[К] | 1,5 |
| Разрешение[К] | 0.1 |
| Динамический отклик T09[с] | 240 |
Время отклика
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Common - I&D | Идентификация и диагностика | | функция | Данные измерений со стандартным разрешением |
|
| Режим SIO | да |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 5 |
| Данные процесса бинарн. | 2 |
| Мин. время цикла процесса[мс] | 4.5 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1053 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...85 |
| Температура хранения[°C] | -25...85 |
| Защита | IP 68; IP 69K; (7 дней / глубина воды 3 м / 0,3 бар: IP 68) |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | в закрытом металлическом резервуаре | | DIN EN 61000-6-4 | в пластиковых или открытых металлических резервуарах |
|
| Ударопрочность | | DIN EN 60068-2-27 | 12 g (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 5 g (10...2000 Гц) |
|
| MTTF[годы] | 433 |
| Одобрение UL | | Одобрение UL номер | H013 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 370.35 |
| Материалы | Полипропиленовое армированное волокно |
| Материалы, контактирующие со средой | ПП |
| Диаметр образца[мм] | 16 |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | состояние переключения | СВЕТОДИОД, желтый |
|
| Управляющие элементы | | индуктивная кнопка программирования | |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
