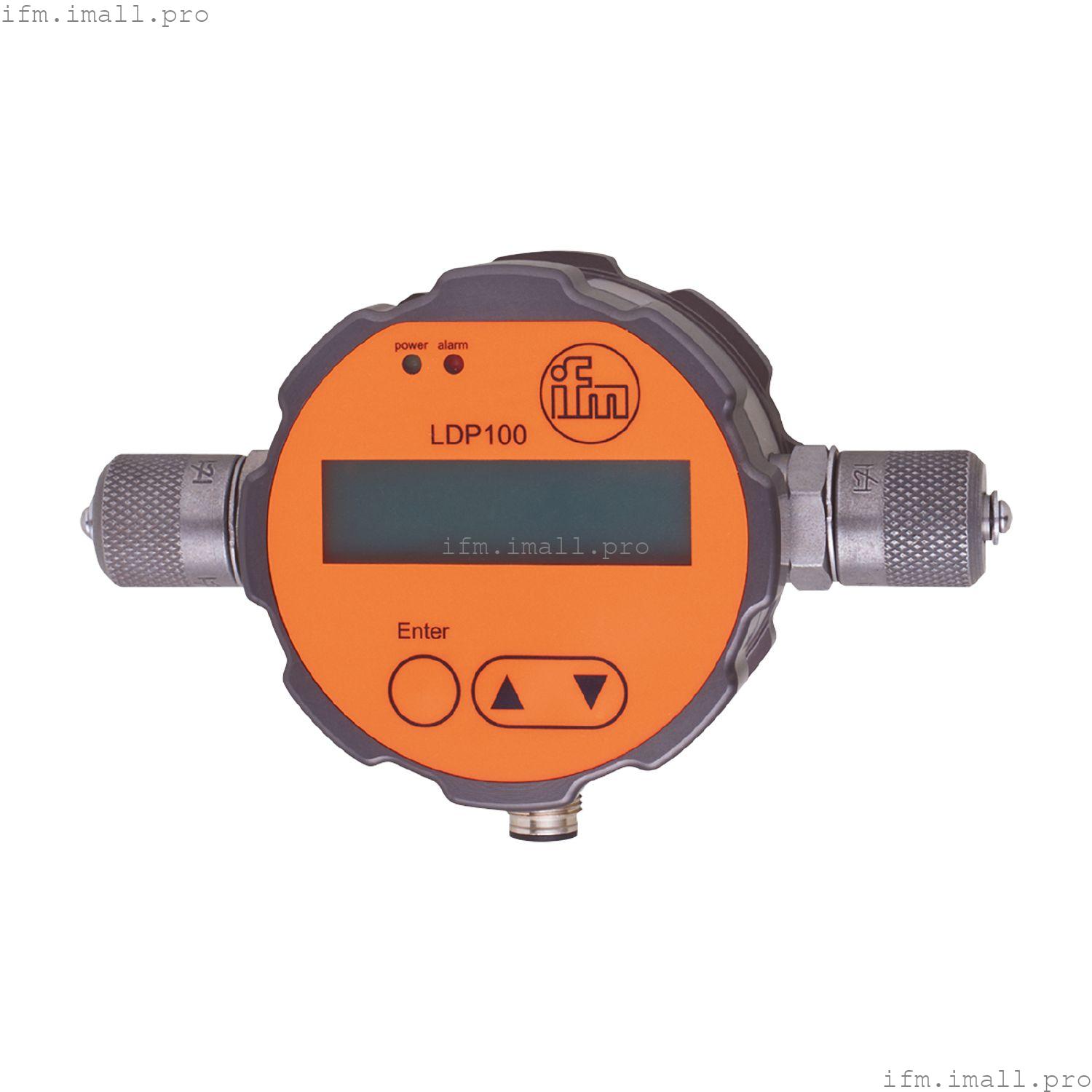

IFM LDP100
OIL PARTICLE MONITOR
Оптический монитор частиц масла
- Мониторинг тенденций путем анализа концентрации частиц
- Индикация класса чистоты на ЖК-дисплее
- Применение до 420 бар
- Шина CAN, аналоговые и коммутационные выходы
- отображается значение соответствует уровню чистоты по ISO 4406:21 и SAE AS4059F; NAS 1638
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Технологическое подключение | резьбовое соединение M16 x 2 с наружной резьбой Minimess |
Применение
| Среда | минеральные масла (например, HLP); эфирные масла (например, HEES); биоразлагаемые масла (например, HETG) |
| Масло |
|---|
| температура среды[°C] | -10...80 |
Электрические характеристики
| Рабочее напряжение[В] | 9... 33 постоянного тока |
| Потребляемый ток[мА] | < 300 |
| Класс защиты | III |
| Принцип измерения | фотоэлектрический |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 2 |
| Количество цифровых выходов | 1 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 500 |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | (Ub - 4 V) / 20 mA; Ub = 24 V: 1000 |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Диапазон измерения/установки
| Диапазон измерения | 0...28; (номер диапазона) |
Точность/отклонения
| Точность | ± 1; (номер диапазона) |
Программное обеспечение/программирование
| Опции настройки параметров | с помощью кнопок, ПК или цифрового ввода-вывода |
Интерфейсы
| Коммуникационный интерфейс | CAN |
| Протокол | CANopen; SAE J1939 |
Условия эксплуатации
| Рабочее давление | | 420; (динамический: 0...420 бар; статический: 0...600 бар) бар | 42 МПа |
|
| Температура окружающей среды[°C] | -10...60 |
| Температура хранения[°C] | -20...60 |
| Защита | IP 67 |
Испытания/сертификаты
| MTTF[годы] | 97 |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 816.6 |
| Материалы, контактирующие со средой | корпус: нержавеющая сталь (420/1.4028); смотровое стекло: сапфирово-хромированное; Уплотнение: NBR |
| Технологическое подключение | резьбовое соединение M16 x 2 с наружной резьбой Minimess |
Дисплеи/элементы управления
| Дисплей | | 1 СВЕТОДИОД, зеленый Источник Питания | | 1 Светодиод, красный Сигнал Тревоги | | ЖК-дисплей, отображаемое значение соответствует уровню чистоты на основе ISO 4406: 21 и SAE AS4059F; NAS 1638 см. Инструкцию по эксплуатации |
|
Хранение данных
| Объем памяти | 3000 записей данных |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12; кодировка: A |
