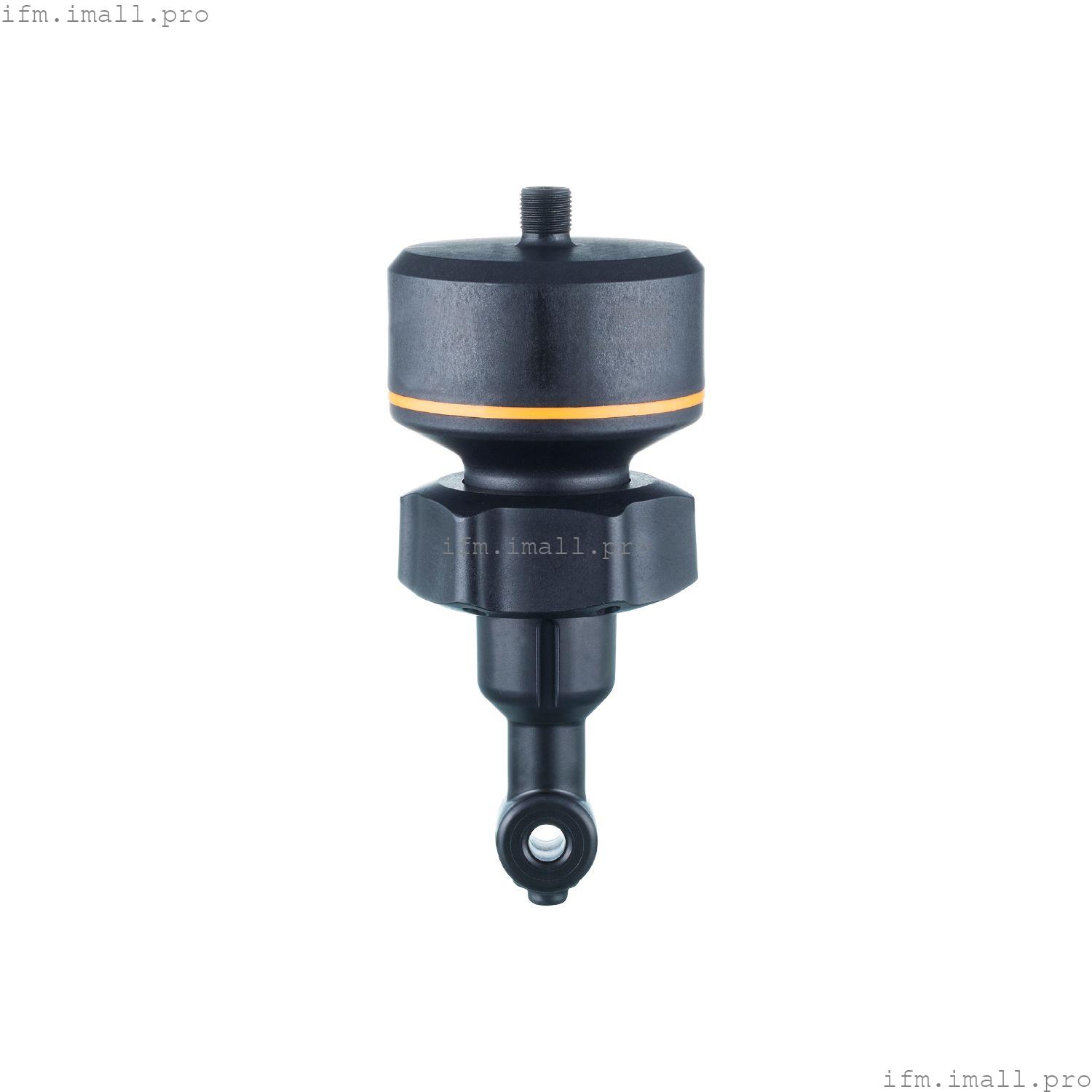

IFM LDL400
IND CONDUCTIVITY IND G1 1/2 UN
Датчик проводимости индуктивный
- Устойчив к соли и другим агрессивным средам
- Обнаруживает проводимость с использованием проверенного индуктивного принципа измерения
- Компактная конструкция, облегчающая установку в условиях ограниченного пространства
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Технологическое подключение | резьбовое соединение G внутренняя резьба 1 1/2 |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | проводящие жидкости |
| Примечание о среде | |
| Не может быть использован для | См. Руководство по эксплуатации, глава "Функции и отличительные особенности". |
| температура среды[°C] | -5...60 |
| Номинальное давление | |
| Примечание о номинальном давлении | | при температуре среды 20°C |
|
| Стойкость к вакууму | |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 100 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 2 |
| Принцип измерения | индуктивный |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал; IO-Link |
| Функция вывода | выбираемая проводимость / температура / концентрация NaCl |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20; (масштабируемый) |
| Макс. нагрузка[Ом] | 500 |
Диапазон измерения/установки
| Измерение концентрации NaCl |
|---|
| Диапазон измерения[%] | 0...25; (температура среды: 20...50 °C) |
| Измерение проводимости |
|---|
| Диапазон измерения[µS/cm] | 100...2000000 |
| Разрешение[µS/cm] | | 0...10.000 | 1 | | 10.000...100.000 | 10 | | 100.000...2.000.000 | 100 |
|
| Измерение температуры |
|---|
| Диапазон измерения[°C] | -25...100 |
Точность/отклонения
| Измерение концентрации NaCl |
|---|
| Точность[%] | | (0...4%) чистая вода | 0,1 | | (4...14 %) чистая вода | 0,4 | | (14...25 %) чистая вода | 1 | | (0...12 %) вода с проводимостью 1000 мкс/см | 0,4 |
|
| Разрешение[%] | 0,1 |
| Измерение проводимости |
|---|
| Точность (в диапазоне измерений) | 2 % MW ± 25 мкс /см |
| Дрейф[%/K] | 0,1 %/K MW |
| Повторяемость | 1 % MW ± 25 мкс/см |
| Долгосрочная стабильность | 0,5 % MW ± 25 мкс/см |
| Измерение температуры |
|---|
| Точность[К] | | 20...50 ° C (температура среды) | < ± 0,5 К | | -25...100 °C (температура среды) | < ± 1,5 К |
|
| Повторяемость[К] | 0,2 |
| Разрешение[К] | 0.1 |
Время отклика
| Измерение проводимости |
|---|
| Время отклика[с] | < 2; (T09; Демпфирование = 0); для значений проводимости <1000 мкс/см < 5s; (T09; Демпфирование = 0) |
| Измерение температуры |
|---|
| Время отклика[с] | < 120; (Т09) |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Smart Sensor - SSP 4.3.2 | Измерительный и коммутационный датчик с плавающей запятой, 2 канала | | Common - I&D | Идентификация и диагностика | | Расширение | Определение количества, переключается, когда значение превышает заданное значение | | функция | ProductURI |
|
| Режим SIO | нет |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 1 |
| Мин. время цикла процесса[мс] | 6.4 |
| Данные процесса IO-Link (циклические) | | функция | длина бита |
|---|
| проводимость | 32 | | температура | 32 | | Статус | 4 | | информация о двоичном переключении | 4 |
|
| Функции IO-Link (ациклические) | Концентрация NaCl; память; счетчик часов работы; внутренняя температура; функция моделирования |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1593 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -25...50 |
| Температура хранения[°C] | -25...75 |
| Защита | IP 68; IP 69K; (7 дней / глубина воды 3 м / 0,3 бар: IP 68) |
Испытания/сертификаты
| ЭМС | | DIN EN 61326-1 | группа 1: класс B |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 127 |
| Одобрение UL | |
Механические данные
| Вес[г] | 404.4 |
| Материалы | корпус: полипропиленовое армированное волокно; Стопорная гайка: полипропиленовое армированное волокно |
| Материалы, контактирующие со средой | корпус: полипропиленовое армированное волокно; Стопорная гайка: полипропиленовое армированное волокно; Уплотнительное кольцо: EPDM |
| Технологическое подключение | резьбовое соединение G внутренняя резьба 1 1/2 |
| Характеристики поверхности Ra/Rz деталей, контактирующих со средой | Ra < 0,8 мкм |
Примечания
| Замечания | |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12 (EN 61067-2-101); кодировка: A; Контакты: позолоченные |
