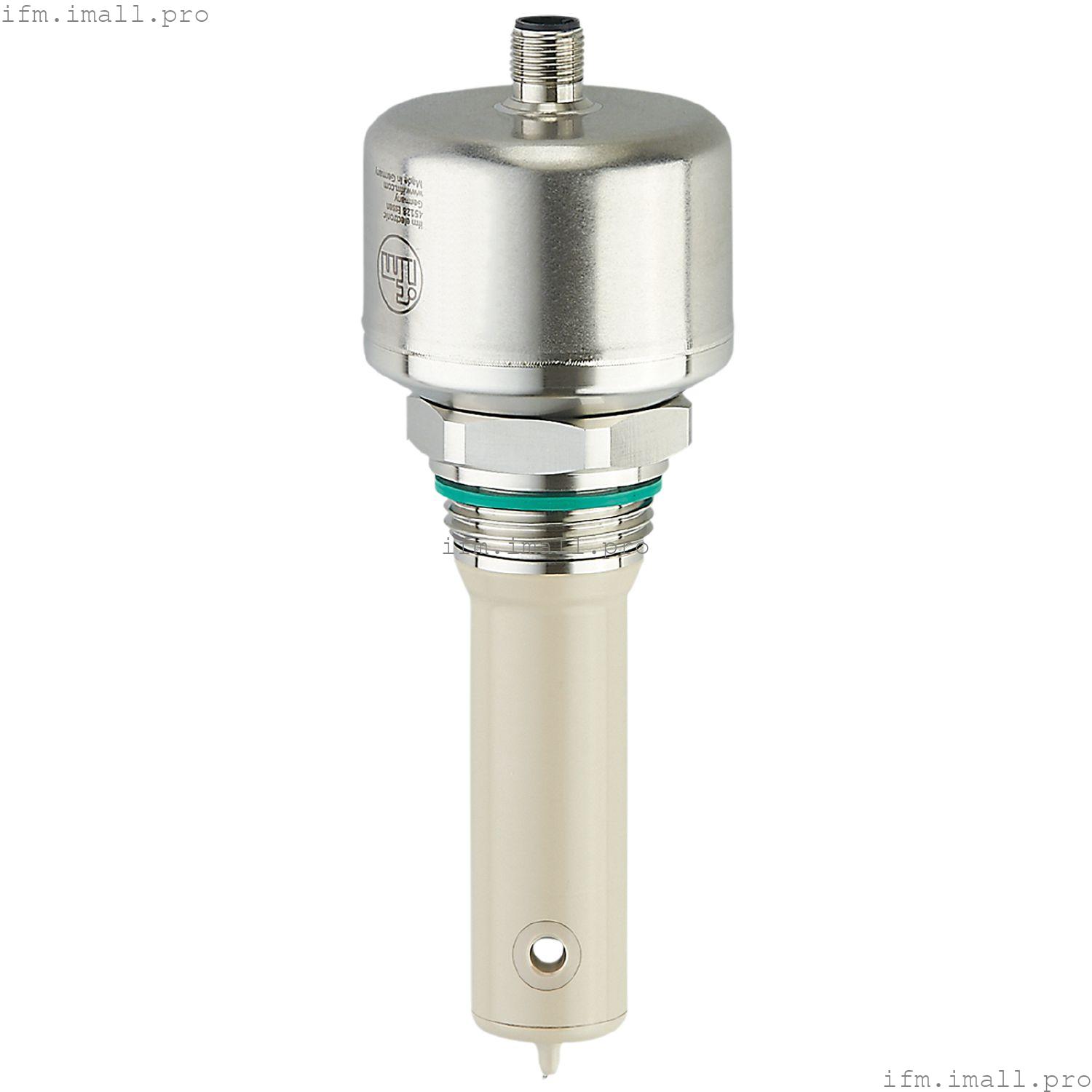

IFM LDL201
IND CONDUCTIVITY HYG ASF-V 077
Датчик проводимости индуктивный
- Сокращение неточностей, связанных с процессом очистки, основанным на времени
- Улучшение производительности процесса с гибкими точками измерения
- Компактная, высококачественная конструкция датчика предотвращает сбои и незапланированные простои
- Упростите процессы установки и ввода в эксплуатацию
- Передача сигнала без потерь для измеренных значений
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Технологическое подключение | G 1 наружная резьба Aseptoflex Vario |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | проводящие жидкости |
| Примечание о среде | |
| Не может быть использован для | См. Руководство по эксплуатации, глава "Функции и отличительные особенности". |
| температура среды[°C] | -25...100; (< 1 час: 150 минут) |
| Номинальное давление | |
| Стойкость к вакууму[мбар] | -1000 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 2 |
| Принцип измерения | индуктивный |
Входы/выходы
| Количество входов и выходов | Количество аналоговых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | аналоговый сигнал; IO-Link |
| Функция вывода | аналоговый выход масштабируемый; выбираемая проводимость/температура |
| Количество аналоговых выходов | 1 |
| Аналоговый токовый выход[мА] | 4...20 |
| Макс. нагрузка[Ом] | 500 |
Диапазон измерения/установки
| Измерение проводимости |
|---|
| Диапазон измерения[µS/cm] | 100...1000000 |
| Разрешение[µS/cm] | | 0...10.000 | 1 | | 10.000...100.000 | 10 | | 100.000...1.000.000 | 100 |
|
| Измерение температуры |
|---|
| Диапазон измерения[°C] | -25...150 |
Точность/отклонения
| Измерение проводимости |
|---|
| Точность (в диапазоне измерений) | 2 % MW ± 25 мкс /см |
| Дрейф[%/K] | 0,1 %/К MW ± 25 мкс/см |
| Повторяемость | 1 % MW ± 25 мкс/см |
| Долгосрочная стабильность | 0,5 % MW ± 25 мкс/см |
| Измерение температуры |
|---|
| Точность[К] | 20...50 °C: < ± 0,2 К;
-25...150 °C: < ± 1,5 К |
| Повторяемость[К] | 0,2 |
| Разрешение[К] | 0.1 |
Время отклика
| Измерение проводимости |
|---|
| Время отклика[с] | < 2; (T09; Демпфирование = 0) |
| Измерение температуры |
|---|
| Время отклика[с] | < 25; (T09) |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Интеллектуальный датчик - SSP 3.1 | Измерительный Датчик | | Common - I&D | Идентификация и диагностика |
|
| Режим SIO | нет |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 1 |
| Мин. время цикла процесса[мс] | 6.4 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 922 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -40...60 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 68; IP 69K; (7 дней / глубина воды 3 м / 0,3 бар: IP 68) |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | в закрытом металлическом резервуаре |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 129 |
| Одобрение UL | |
Механические данные
| Вес[г] | 749.7 |
| Материалы | нержавеющая сталь (316L/1.4404); PEEK; PEI; FKM |
| Материалы, контактирующие со средой | PEEK |
| Технологическое подключение | G 1 наружная резьба Aseptoflex Vario |
Примечания
| Замечания | |
| Примечания | Цифровое соответствует аналоговому: аналоговая интеграция современных датчиков IO-Link. EIO104 позволяет реализовать два аналоговых сигнала от интеллектуальных датчиков IO-Link с несколькими технологическими значениями. |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12 (EN 61067-2-101); кодировка: A; Контакты: позолоченные |
