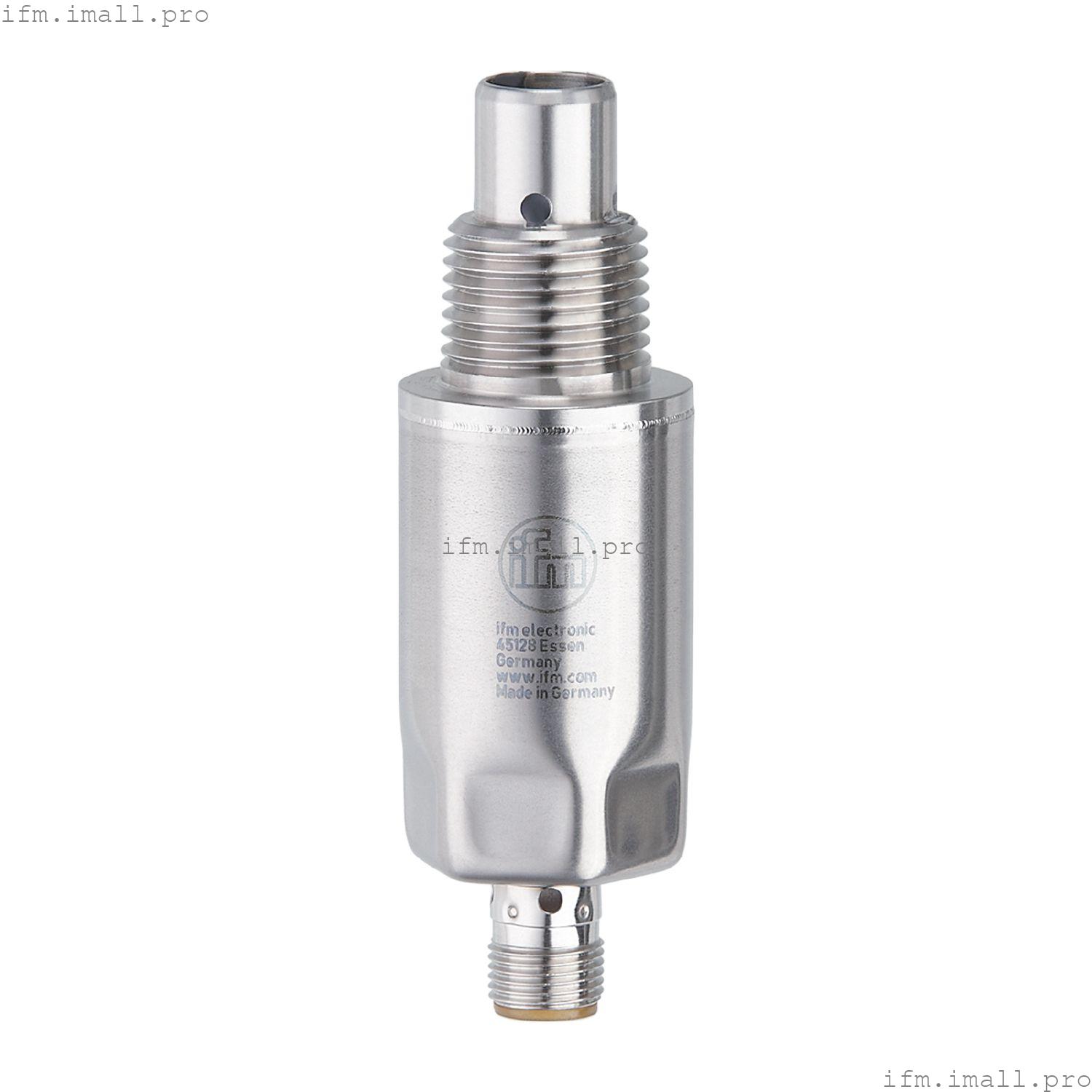

IFM LDH122
OIL HUMIDITY SENSOR IO-LINK
Датчик влажности масла
- Контролирует содержание влаги и температуру эфирных и минеральных масел
- Непрерывное измерение позволяет вносить изменения и техническое обслуживание на основе состояния
- Простая установка благодаря стандартизированному технологическому соединению и разъему M12
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1 |
| Технологическое подключение | резьбовое соединение 1/2" NPT |
Применение
| Специальная функция | Позолоченные контакты |
| Среда | минеральные масла; синтетические эфиры; биоразлагаемые масла |
| Не может быть использован для | См. Инструкцию по эксплуатации, главу "Использование по назначению". |
| температура среды[°C] | -40...120 |
| Номинальное давление | |
| Стойкость к вакууму[мбар] | -1000 |
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 2 |
| Макс. токовая нагрузка полная[A] | 0.065 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Выходы
| Общее количество выходных данных | 1 |
| Выходной сигнал | IO-Link |
| Количество цифровых выходов | 1 |
Диапазон измерения/установки
| Диапазон измерения[% RH] | 0...100 |
| Измерение температуры |
|---|
| Диапазон измерения[°C] | -40...120 |
Точность/отклонения
| Точность | ± 3; ( ± 5 % в диапазоне < 10 %, > 90 %) |
| Повторяемость[% конечного значения] | ± 0,5 |
| Разрешение[%] | 0,1; (значение процесса) |
| Измерение температуры |
|---|
| Точность[К] | ± 1 |
| Повторяемость[К] | ± 0,5 |
| Разрешение[К] | 0.1 |
Время отклика
| Время отклика[с] | масло: T09 < 30 |
| Измерение температуры |
|---|
| Время отклика[с] | масло: T09 < 30 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Common - I&D | Идентификация и диагностика | | функция | Данные измерений со стандартным разрешением |
|
| Режим SIO | нет |
| Требуемый тип порта master | A |
| Данные процесса аналог. | 5 |
| Мин. время цикла процесса[мс] | 4.5 |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| По умолчанию | 1249 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -40...85 |
| Макс. относительная влажность воздуха[%] | 100 |
| Защита | IP 68; IP 69K; (7 дней / глубина воды 3 м / 0,3 бар: IP 68) |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 50 г (11 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 20 г (10...2000 Гц) |
|
| MTTF[годы] | 284 |
| Одобрение UL | |
| Директива по Оборудованию под давлением | Практика звукорежиссуры; может использоваться для жидкостей группы 2; жидкости группы 1 по запросу |
Механические данные
| Вес[г] | 115.8 |
| Материалы | нержавеющая сталь (316L/1.4404); PEI; Уплотнение: FKM |
| Материалы, контактирующие со средой | нержавеющая сталь (316L/1.4404); PA6 GF50; эпоксидная смола; Уплотнение: NBR |
| Технологическое подключение | резьбовое соединение 1/2" NPT |
Примечания
| Замечания | | значения точности, выраженные в процентах, относятся к диапазону измерений |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Разъем: 1 x M12 (EN 61067-2-101); кодировка: A; Контакты: позолоченные |
