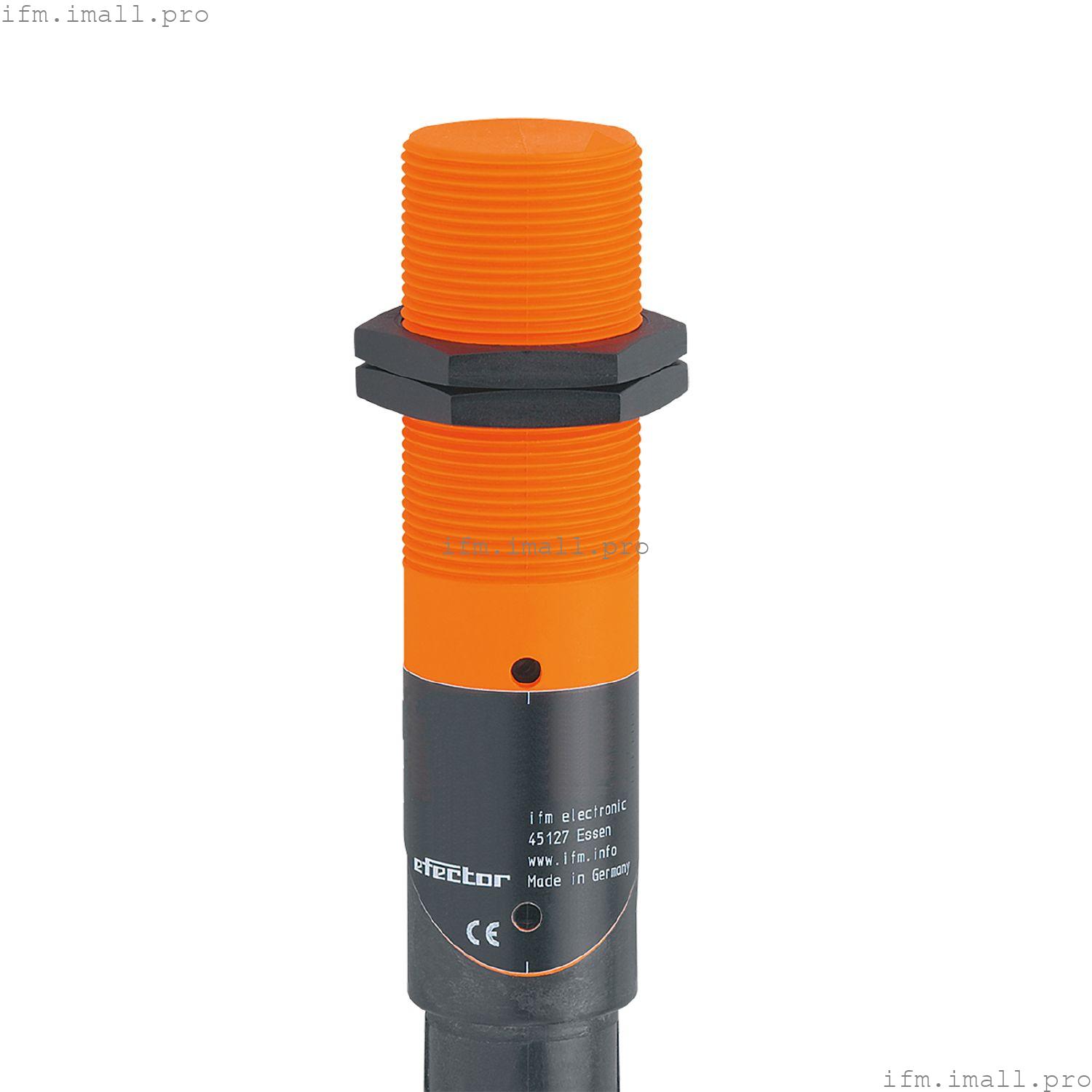

IFM KI0024
KIE2015-FBOA/NI
Емкостный датчик
- Простая настройка диапазона чувствительности с помощью потенциометра
- С комбинированным выходным каскадом переменного/постоянного тока
- Двухпроводная технология
- Высокая помехоустойчивость
- Функция выхода нормально открытый / нормально закрытый программируемая
Технические характеристики
Характеристики продукта
| Функция вывода | нормально открытый / нормально закрытый; (выбирается) |
| Диапазон обнаружения[мм] | 15 |
| Корпус | резьбовой тип |
| Размеры[мм] | M30 x 1,5 / L = 125 |
Электрические характеристики
| Рабочее напряжение[В] | 20... 250 переменного/постоянного тока |
| Класс защиты | II |
| Защита от обратной полярности | нет |
Выходы
| Функция вывода | нормально открытый / нормально закрытый; (выбирается) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 8 |
| Макс. падение напряжения на коммутационном выходе переменного тока[В] | 10 |
| Мин. ток нагрузки[мА] | 5 |
| Макс. ток утечки[мА] | 2,5 (250 В переменного тока) / 1,7 (110 В переменного тока) / 1,5 (24 В постоянного тока) |
| Постоянная токовая нагрузка коммутационного выхода AC[мА] | 200; (для применения по UL: 250/100 постоянного тока) |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 200; (для применения по UL: 250 AC / 100 DC) |
| Номинальный кратковременный ток коммутационного выхода[мА] | 1500; (20 мс / 0,5 Гц) |
| Частота переключения AC[Гц] | 25 |
| Частота переключения DC[Гц] | 40 |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Зона обнаружения
| Диапазон обнаружения[мм] | 15 |
| Диапазон измерения регулируется | да |
| Заводская настройка диапазона чувствительности[мм] | 15 |
| Реальный диапазон чувствительности Sr[мм] | 15 ± 10 % |
| Рабочее расстояние[мм] | 0...12.1 |
Точность/отклонения
| Поправочный коэффициент | стекло: 0,4 / вода: 1 / керамика: 0,2 / ПВХ: 0,2 |
| Гистерезис[% Sr] | 1...15 |
| Дрейф точки переключения[% Sr] | -15...15 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Защита | IP 65 |
| Повышенная стойкость | да; (повышенная невосприимчивость к проводимым радиочастотным помехам) |
Испытания/сертификаты
Механические данные
| Вес[г] | 137 |
| Корпус | резьбовой тип |
| Монтаж | монтируется с выступом |
| Размеры[мм] | M30 x 1,5 / L = 125 |
| Обозначение резьбы | M30 x 1.5 |
| Материалы | PBT; скошенная часть корпуса: PC |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый |
|
Аксессуары
Примечания
| Замечания | | Рекомендация: Проверьте безопасную работу устройства после короткого замыкания. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | клеммы: ... 2,5 мм2; Оболочка кабеля: Ø 7...13 мм; Кабельный ввод: M20 X 1,5 |
