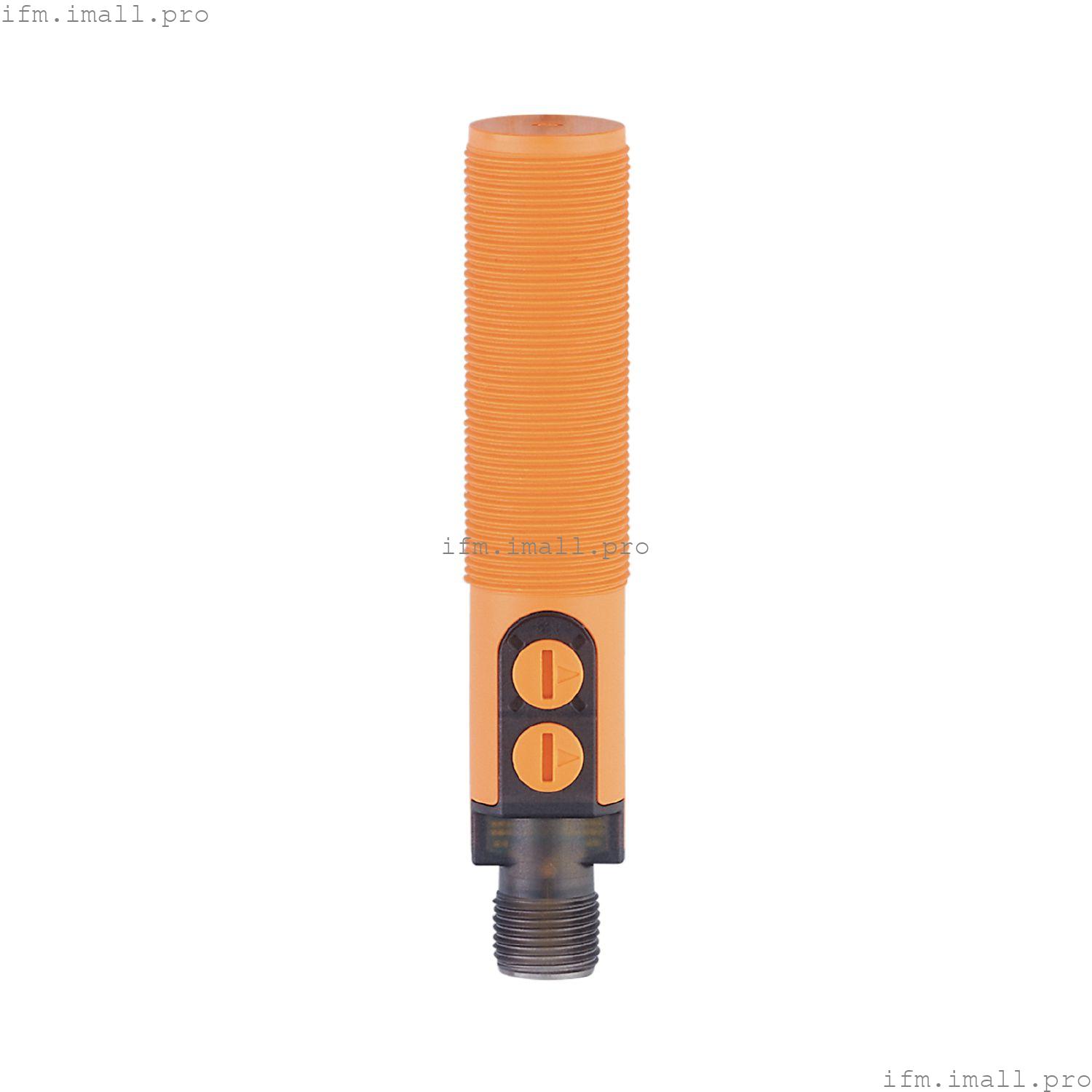

IFM KG6000
KG-3150NFPKG/PL/2P/US/IO
Емкостный датчик
- Легко регулируемый диапазон чувствительности
- С индикацией сигнала для идеальной точки переключения
- Высокий уровень защиты для требований жестких промышленных условий
- Использование при высоких средних температурах
- Для определения положения или контроль уровня
- Удобная связь и параметризация через IO-Link
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый / нормально закрытый; (выбирается) |
| Диапазон обнаружения[мм] | 0.5...30 |
| Коммуникационный интерфейс | IO-Link |
| Корпус | резьбовой тип |
| Размеры[мм] | M18 x 1 / L = 92,5 |
Применение
| Специальная функция | Оптическое устройство для настройки |
| температура среды[°C] | -25...110 |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | < 22 |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый / нормально закрытый; (выбирается) |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 200 |
| Частота переключения DC[Гц] | 30 |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон обнаружения[мм] | 0.5...30 |
| Диапазон измерения регулируется | да |
| Заводская настройка диапазона чувствительности[мм] | 15 |
| Реальный диапазон чувствительности Sr[мм] | 15 ± 10 % |
Точность/отклонения
| Гистерезис[% Sr] | 1...15 |
| Дрейф точки переключения[% Sr] | -10...10 |
Интерфейсы
| Коммуникационный интерфейс | IO-Link |
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | Интеллектуальный датчик: Переменная данных процесса; Идентификация устройства |
| Режим SIO | да |
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 20 |
| Функции IO-Link (ациклические) | метка для конкретного применения; счетчик часов работы; нормально открыто / нормально закрыто (настраивается); PNP / NPN (панель параметров); настройка точки переключения; Гистерезис |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Защита | IP 65; IP 67; IP 69K |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 | 8 кВ AD / 4 кВ CD | | EN 61000-4-3 | 10 В/м | | EN 61000-4-4 | 2 кВ | | EN 61000-4-6 | 10 В | | EN 55011 | класс В |
|
| Устойчивость к вибрации | | DIN EN 60947-5-2 | амплитуда 1 мм, период колебаний 5 мин., 30 мин. на ось при резонансе или 55 Гц |
|
| Ударопрочность | | DIN EN 60947-5-2 | 30 g 6 ударов / 11 мс полусинусоидальный (x, y, z) |
|
| MTTF[годы] | 1059 |
| Одобрение UL | | Ta | -25...60 °C | | Тип корпуса | Тип 1 | | источник питания | Ограниченное напряжение /Ток | | Одобрение UL номер | D003 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 26.7 |
| Корпус | резьбовой тип |
| Монтаж | монтируется с выступом |
| Размеры[мм] | M18 x 1 / L = 92,5 |
| Обозначение резьбы | M18 x 1 |
| Материалы | PBT; ПК; ПОМ |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, желтый | | работа | 1 x LED, зеленый | | помощь в настройке | 8 x LED зеленого цвета |
|
| Оптическое устройство для настройки | да |
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Разъем: 1 x M12; кодировка: A |
