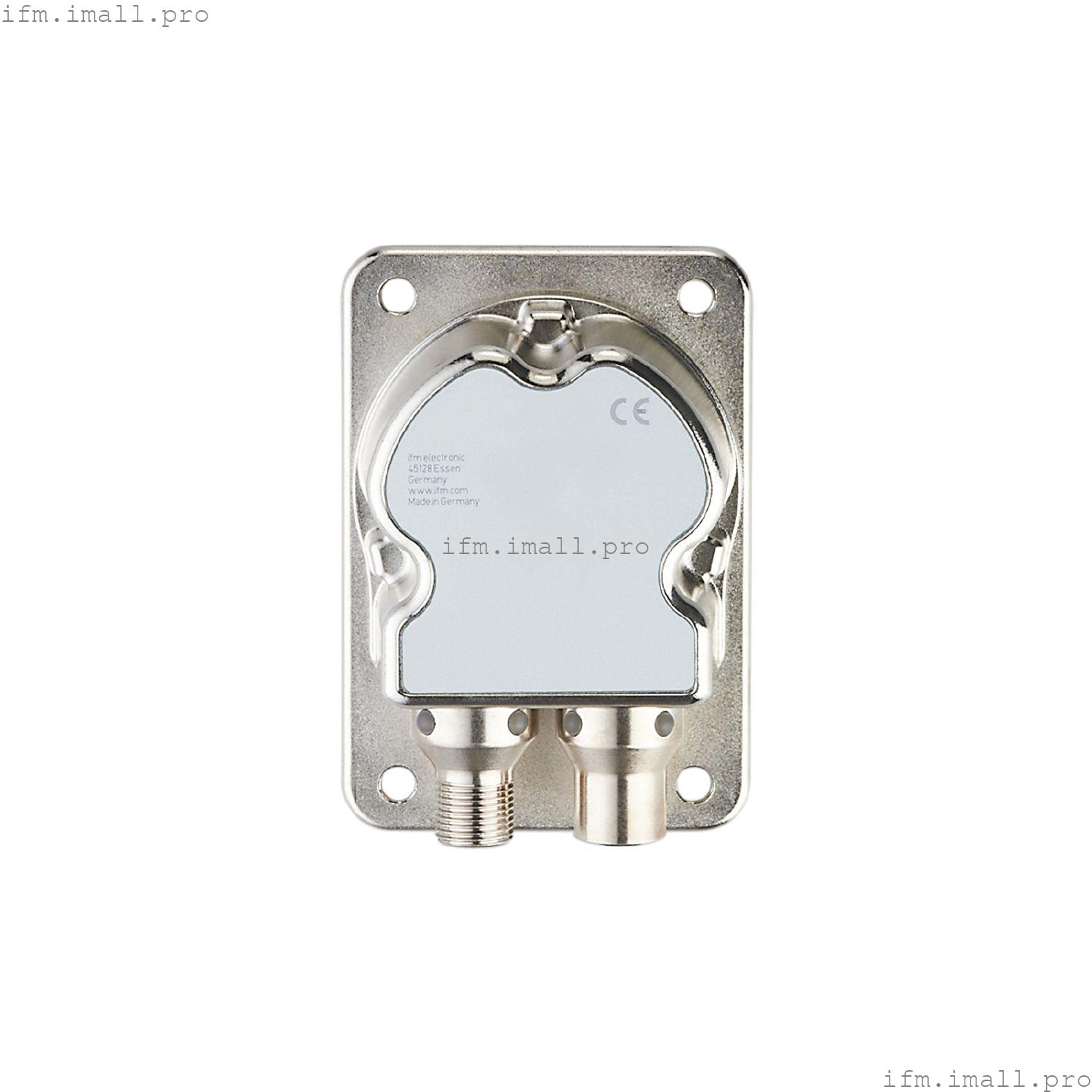

IFM JN2301
INC-M2M090J-KG/US
Датчик наклона
- Точное измерение углов наклона по осям X и Y
- Высокая точность измерения во всем угловом диапазоне по двум осям
- Нулевая точка, направление счета и предельная частота регулируются
- Компактный и прочный корпус
- Высокопроизводительный интерфейс CAN для различных задач связи
Технические характеристики
Характеристики продукта
| Принцип измерения | MEMS емкостный |
| Коммуникационный интерфейс | CAN |
| измерение наклона |
|---|
| Количество измерительных осей | 2 |
| Угловой диапазон[°] | -45…45 |
Применение
| Принцип действия | статический |
| Применение | Высокоточное измерение наклона по 2 осям для мобильных решений |
Электрические характеристики
| Рабочее напряжение[В] | 9,2...30 постоянного тока |
| Потребляемый ток[мА] | 70; (24 В постоянного тока, 25 °C) |
| Макс. потребление тока[мА] | 405; (9,2 В постоянного тока; -40 °C) |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Защита от обратной полярности | да |
| Время задержки включения[с] | 300; (время прогрева; Максимальное время инициализации: 1000 мс) |
Диапазон измерения/установки
| Принцип измерения | MEMS емкостный |
| измерение наклона |
|---|
| Количество измерительных осей | 2 |
| Угловой диапазон[°] | -45…45 |
| Предельная частота[Гц] | 0,5...10; (параметризуемый) |
Точность/отклонения
| Точность[°] | ≤ ± 0,01; (абсолютный) |
| Гистерезис[°] | ≤ ± 0,05 |
| Повторяемость[°] | ≤ ± 0,01 |
| Разрешение[°] | 0.01 |
| Температурный коэффициент[1/K] | ≤ ± 0,0008 ° |
Интерфейсы
| Коммуникационный интерфейс | CAN |
| Количество интерфейсов CAN | 1 |
| Оконечный резистор | да; (внутренний; поддающийся параметризации) |
| CAN |
|---|
| Протокол | SAE J1939 |
| Заводские настройки | | Скорость передачи данных: 250 Кбит/с | | адрес устройства (ECU): 25 |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 65; IP 67; IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | DIN EN 61000-4-3 Высокочастотное излучение | 10 В/м | | Взрыв по DIN EN 61000-4-4 | 2 кВ | | DIN EN 61000-4-6 ВЧ провод. | 10 В | | DIN EN 55022 класс B / CISPR 16-2-3 | 30 - 1000 МГц | | CISPR 25 ЕСЕ R 10 | 30 - 1000 МГц узкополосный и широкополосный доступ | | ISO 11452-2 ECE R 10 | 20-2000 МГц / 30 В/м | | ISO 7637-2 ECE R 10 | импульс 1, 2a, 2b, 3a, 3b, 4 и излучение импульса во время работы, включения, выключения | | ISO 7637-3 | - 80 В импульс a / + 80 В импульс b |
|
| Ударопрочность | | DIN EN 60068-2-27 | 100 g 1 мс / 10000 ударов по оси (X/Y) | | DIN EN 60068-2-29 | 30 g 6 мс / 24000 ударов (bump) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-64 | 10 ... 2000 Гц Тест VII / случайный, место установки кузова автомобиля | | DIN EN 60068-2-6 | 10...500 Гц / 10 g, 10 циклов /ось, синус |
|
| Испытание солевым аэрозолем | | DIN EN 60068-2-52 | степень жесткости 5 (автомобиль) |
|
| Влажность Тепло | | DIN EN 60068-2-30 | циклическая верхняя температура 55 ° C / относительная влажность 95%, 2 цикла по 24 часа |
|
| Стандартный | Соответствует стандарту ECE R 10, rev. 5; ISO 7637-3: 2007-07 |
Механические данные
| Вес[г] | 414.5 |
| Размеры[мм] | 90 x 62 x 33,2 |
| Материалы | корпус: литой под давлением цинк с никелевым покрытием |
| Положение установки | горизонтальн. |
Дисплеи/элементы управления
| Дисплей | | Режим запуска | 1 x LED, зеленый | | неисправность | 1 x LED, красный |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое соединение - CAN-In
| Разъем: 1 x M12; кодировка: A |
Электрическое соединение - CAN-Out
| Разъем: 1 x M12; кодировка: A |
