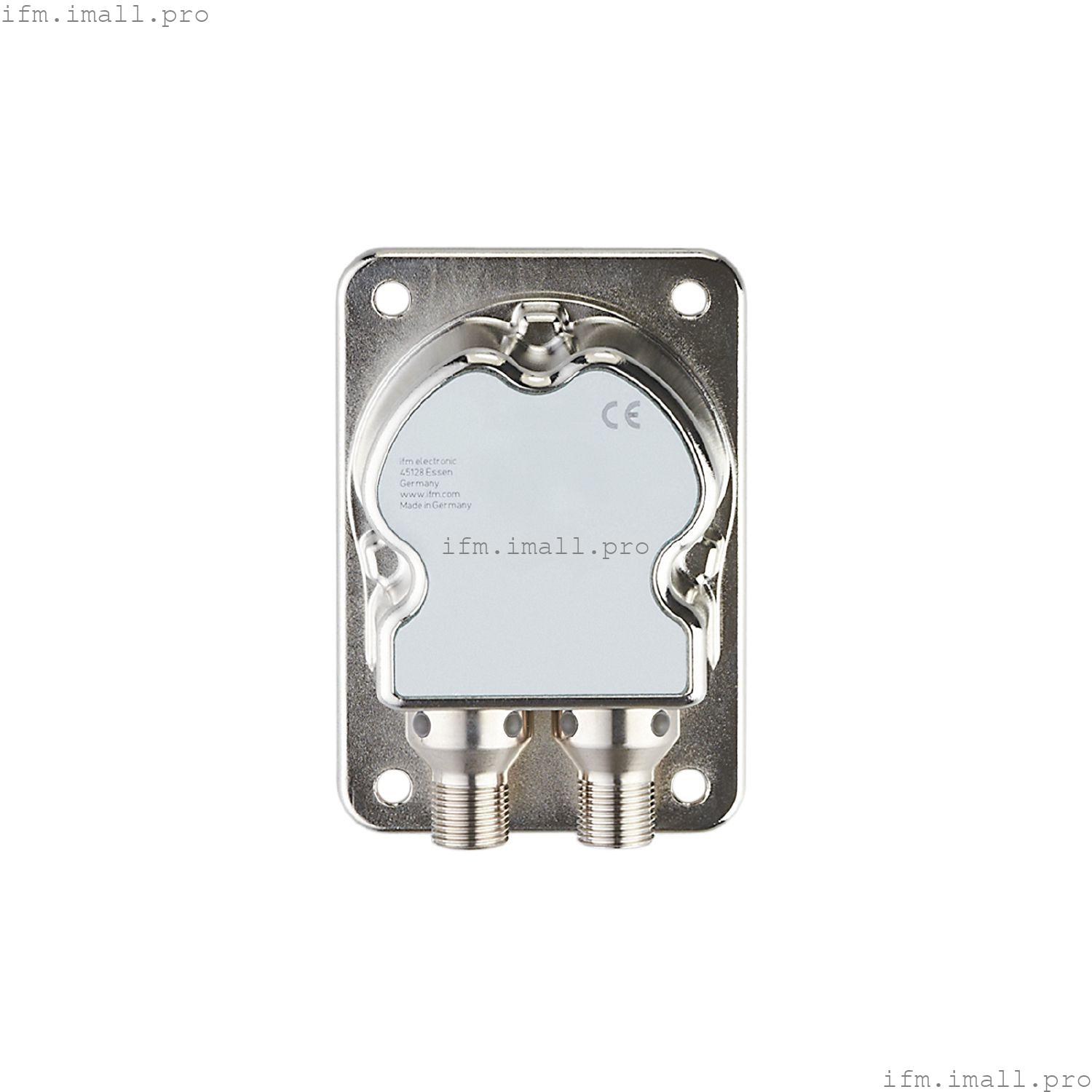

IFM JN2201

INC-M2M090ABIAKG/US

Датчик наклона

Точное измерение углов наклона по осям X и Y
Высокая точность измерения во всем угловом диапазоне по двум осям
С двумя программируемыми коммутационными выходами, двумя масштабируемыми аналоговыми выходами и IO-Link
Компактный и прочный корпус
Высокий уровень защиты для требований жестких промышленных условий
Удобная связь и параметризация через IO-Link

Купить IFM JN2201 INC-M2M090ABIAKG/US или получить консультацию Вы можете по указанным ниже Контактам

Технические характеристики

Характеристики продукта

Принцип измерения	MEMS емкостный
Коммуникационный интерфейс	IO-Link

измерение наклона
Количество измерительных осей	2
Угловой диапазон[°]	± 45

Применение

Принцип действия	статический
Применение	Высокоточное измерение наклона по 2 осям для мобильных и промышленного применения

Электрические характеристики

Рабочее напряжение[В]	9.2...30 постоянного тока; (выходное напряжение: 12...30 постоянного тока; IO-Link: 18...30 постоянного тока)
Потребляемый ток[мА]	100; (24 В постоянного тока, 25 °C)
Макс. потребление тока[мА]	380; (9,2 В постоянного тока; -40 °C)
Класс защиты	III
Защита от обратной полярности	да
Защита от обратной полярности	да
Время задержки включения[с]	300; (время прогрева; Максимальное время инициализации: 1000 мс)

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 2; Количество аналоговых выходов: 2

Выходы

Общее количество выходных данных	4
Выходной сигнал	аналоговый сигнал; сигнал переключения
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция вывода	нормально открытый / нормально закрытый; (программируемый)
Макс. падение напряжения на коммутационном выходе постоянного тока[В]	2.5
Постоянная токовая нагрузка коммутационного выхода DC[мА]	125; (125 мА (85° C); 200 мА (60° C); 250 мА (40° C))
Количество аналоговых выходов	2
Аналоговый токовый выход[мА]	4...20; (в случае неисправности: 2 мА)
Макс. нагрузка[Ом]	220; (220 (9,2…15 V) / 500 (15…30 V))
Аналоговый выход напряжения[В]	2...10; (в случае неисправности: 1 В)
Мин. сопротивление нагрузки[Ом]	1000; (10000 (12...13,5 V) / 1000 (13,5...30 V))
Точность, аналоговый выход[%]	≤ 1
Защита от короткого замыкания	да
Защита от перегрузки	да

Диапазон измерения/установки

Принцип измерения

MEMS емкостный

измерение наклона
Количество измерительных осей	2
Угловой диапазон[°]	± 45
Предельная частота[Гц]	0,5...10; (параметризуемый)

Точность/отклонения

Точность[°]	≤ ± 0,01; (абсолютный)
Гистерезис[°]	≤ ± 0,05
Повторяемость[°]	≤ ± 0,01
Разрешение[°]	0.01
Температурный коэффициент[1/K]	≤ ± 0,0008 °

Программное обеспечение/программирование

Опции настройки параметров

угол (X/Y); гистерезис / окно; точки переключения; логика переключения; индикация неисправности; самопроверка; выходной ток /напряжение

Интерфейсы

Коммуникационный интерфейс

IO-Link

Тип передачи

COM2 (38,4 кбод)

IO-Link версия

1.1

Стандарт SDCI

IEC 61131-9 CDV

Профили

Smart Sensor - SSP 0	Универсальный профилированный датчик
функция	Идентификация устройства
функция	Переменная Данных процесса
функция	Диагностика устройства

Режим SIO

да

Требуемый тип порта master

Данные процесса аналог.

Данные процесса бинарн.

Мин. время цикла процесса[мс]

Поддерживаемые идентификаторы устройств

Тип операции	DeviceID
По умолчанию	417

Условия эксплуатации

Температура окружающей среды[°C]	-40...85
Температура хранения[°C]	-40...85
Защита	IP 65; IP 67; IP 68; IP 69K

Испытания/сертификаты

ЭМС

DIN EN 61000-4-2 ESD	4 кВ CD / 8 кВ AD
DIN EN 61000-4-3 Высокочастотное излучение	10 В/м
Взрыв по DIN EN 61000-4-4	2 кВ
DIN EN 61000-4-6 ВЧ провод.	10 В
DIN EN 55022 класс B / CISPR 16-2-3	30 - 1000 МГц
CISPR 25 ЕСЕ R 10	30 - 1000 МГц узкополосный и широкополосный доступ
ISO 11452-2 ECE R 10	20-2000 МГц / 30 В/м
ISO 7637-2 ECE R 10	импульс 1, 2a, 2b, 3a, 3b, 4 и излучение импульса во время работы, включения, выключения
ISO 7637-3	- 80 В импульс a / + 80 В импульс b

Ударопрочность

DIN EN 60068-2-27	100 g 1 мс / 10000 ударов по оси (X/Y)
DIN EN 60068-2-29	30 g 6 мс / 24000 ударов (bump)

Устойчивость к вибрации

DIN EN 60068-2-64	10 ... 2000 Гц Тест VII / случайный, место установки кузова автомобиля
DIN EN 60068-2-6	10...500 Гц / 10 g, 10 циклов /ось, синус

Испытание солевым аэрозолем

DIN EN 60068-2-52

степень жесткости 5 (автомобиль)

Влажность Тепло

DIN EN 60068-2-30

циклическая верхняя температура 55 ° C / относительная влажность 95%, 2 цикла по 24 часа

MTTF[годы]

176

Стандартный

Соответствует стандарту ECE R 10, rev. 5; ISO 7637-3: 2007-07

Механические данные

Вес[г]	451
Размеры[мм]	90 x 62 x 33,2
Материалы	корпус: литой под давлением цинк с никелевым покрытием
Положение установки	горизонтальн.

Дисплеи/элементы управления

Дисплей

работа	1 x LED, зеленый
точка переключения	1 x LED, желтый

Аксессуары

Объем поставки

Защитный чехол

Примечания

Замечания

устройство соответствует категории II по перенапряжению

Количество в упаковке

1 шт.

Электрическое подключение - цифровое

Разъем: 1 x M12; кодировка: A

Электрическое подключение - аналоговое

Разъем: 1 x M12; кодировка: A

Другие данные

Диапазон измерения/настройки

измерение наклона
			мин.	макс.
точка переключения	SP1	[°]	-89.00	90.00
точка сброса	rP1	[°]	-90.00	89.00
точка переключения	SP2	[°]	-89.00	90.00
точка сброса	rP2	[°]	-90.00	89.00
Аналоговая начальная точка	ASP1	[°]	-90.00	89.00
Аналоговая конечная точка	AEP1	[°]	-89.00	90.00
Аналоговая начальная точка	ASP2	[°]	-90.00	89.00
Аналоговая конечная точка	AEP2	[°]	-89.00	90.00
В шагах		[°]	0.01
