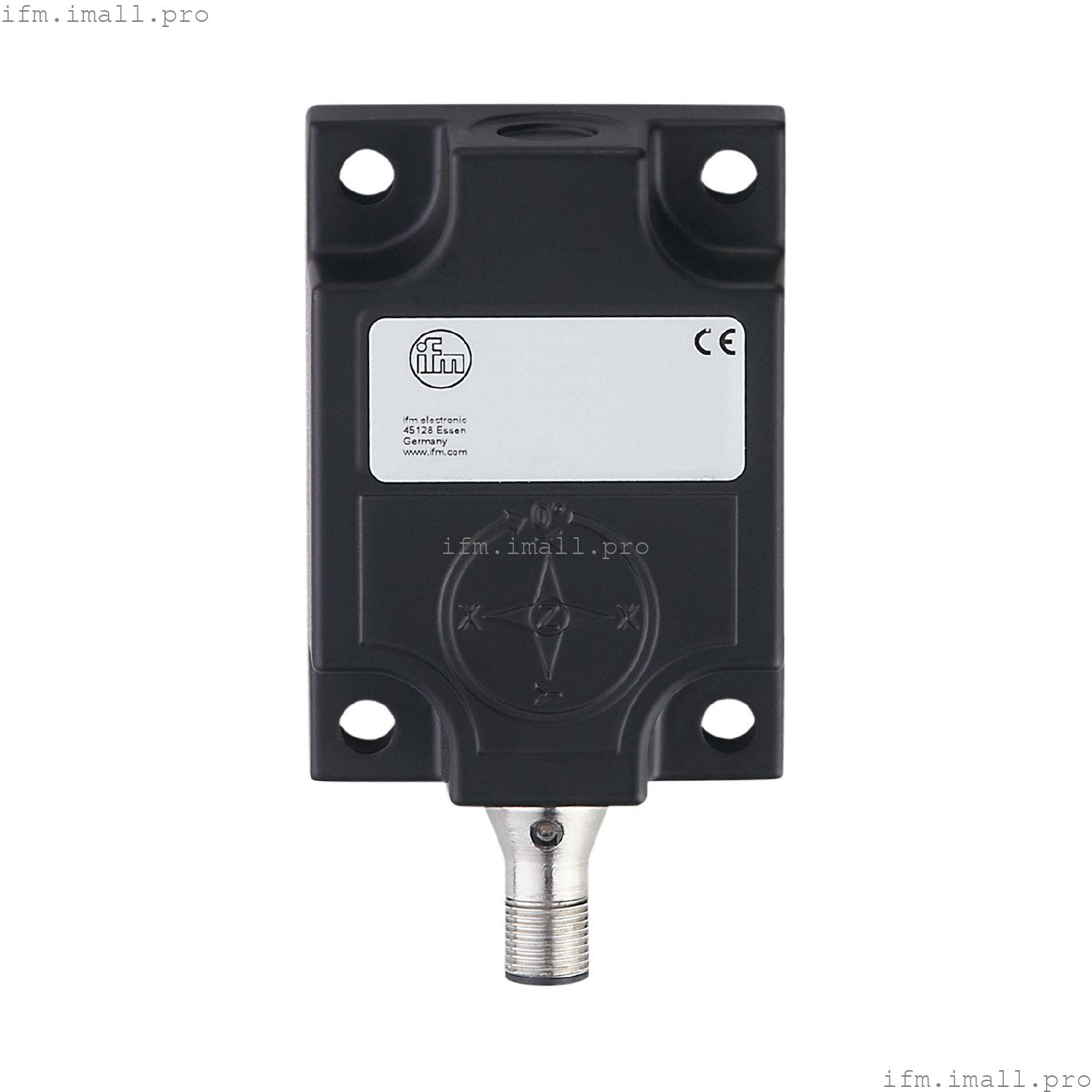

IFM JD2110
INC-M2M180C-1-KG/US-H
Датчик наклона
- Слияние датчика ускорения и гироскопа (IMU)
- Компенсация внешних ускорений
- Высокая точность измерения в случае динамического движения
- Компактный и прочный корпус
Технические характеристики
Характеристики продукта
| Принцип измерения | MEMS емкостный; (датчик ускорения; гироскоп) |
| Количество измерительных осей | 2; (X/Y) |
| Коммуникационный интерфейс | CAN |
| измерение наклона |
|---|
| Угловой диапазон[°] | ± 90 |
Применение
| Принцип действия | динамический/IMU |
| Применение | Высокоточное измерение наклона в динамических решениях |
Электрические характеристики
| Рабочее напряжение[В] | 9...30 постоянного тока |
| Потребляемый ток[мА] | < 65; (9 ... 30 В постоянного тока) |
| Мин. сопротивление изоляции[МОм] | 100; (500 В постоянного тока) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Защита от обратной полярности | да |
Диапазон измерения/установки
| Принцип измерения | MEMS емкостный; (датчик ускорения; гироскоп) |
| Количество измерительных осей | 2; (X/Y) |
| измерение наклона |
|---|
| Угловой диапазон[°] | ± 90 |
| Диапазон измерения ускорения[г] | ± 4 |
| Диапазон измерения скорости рыскания транспортного средства[°/с] | ± 500 |
Точность/отклонения
| Гистерезис[°] | ≤ ± 0,05 |
| Повторяемость[°] | ± 0,05 |
| Разрешение[°] | 0.01; (параметризуемый) |
| Температурный коэффициент[1/K] | ≤ ± 0,008° |
| Динамическое измерение |
|---|
| Точность[°] | ± 0,5 |
| Статическое измерение |
|---|
| Точность[°] | ± 0,3 |
Интерфейсы
| Коммуникационный интерфейс | CAN |
| Количество интерфейсов CAN | 1 |
| Оконечный резистор | да; (внутренний; поддающийся параметризации) |
| CAN |
|---|
| Протокол | CANopen |
| Заводские настройки | | Скорость передачи данных: 125 Кбит/с | | идентификатор узла: 10 |
|
| Версия | CiA DS301 V4.2.0; DSP-410 V2.0.0; CiA 306 V1.3.0 |
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Температура хранения[°C] | -40...85 |
| Защита | IP 67; IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-4 | |
|
| Ударопрочность | |
| Устойчивость к вибрации | |
| MTTF[годы] | 260 |
Механические данные
| Вес[г] | 198 |
| Размеры[мм] | 27 x 59 x 105,3 |
| Материалы | корпус: литой алюминий черного цвета; заливочный состав: полиуретановая смола |
| Положение установки | горизонтальн. |
Дисплеи/элементы управления
| Дисплей | | Предоперационный режим | 1 x LED, зеленый | | Режим работы | 1 x LED, мигающий зеленым | | неисправность | 1 x LED, красный |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое соединение - CAN-In
| Разъем: 1 x M12; кодировка: A |
