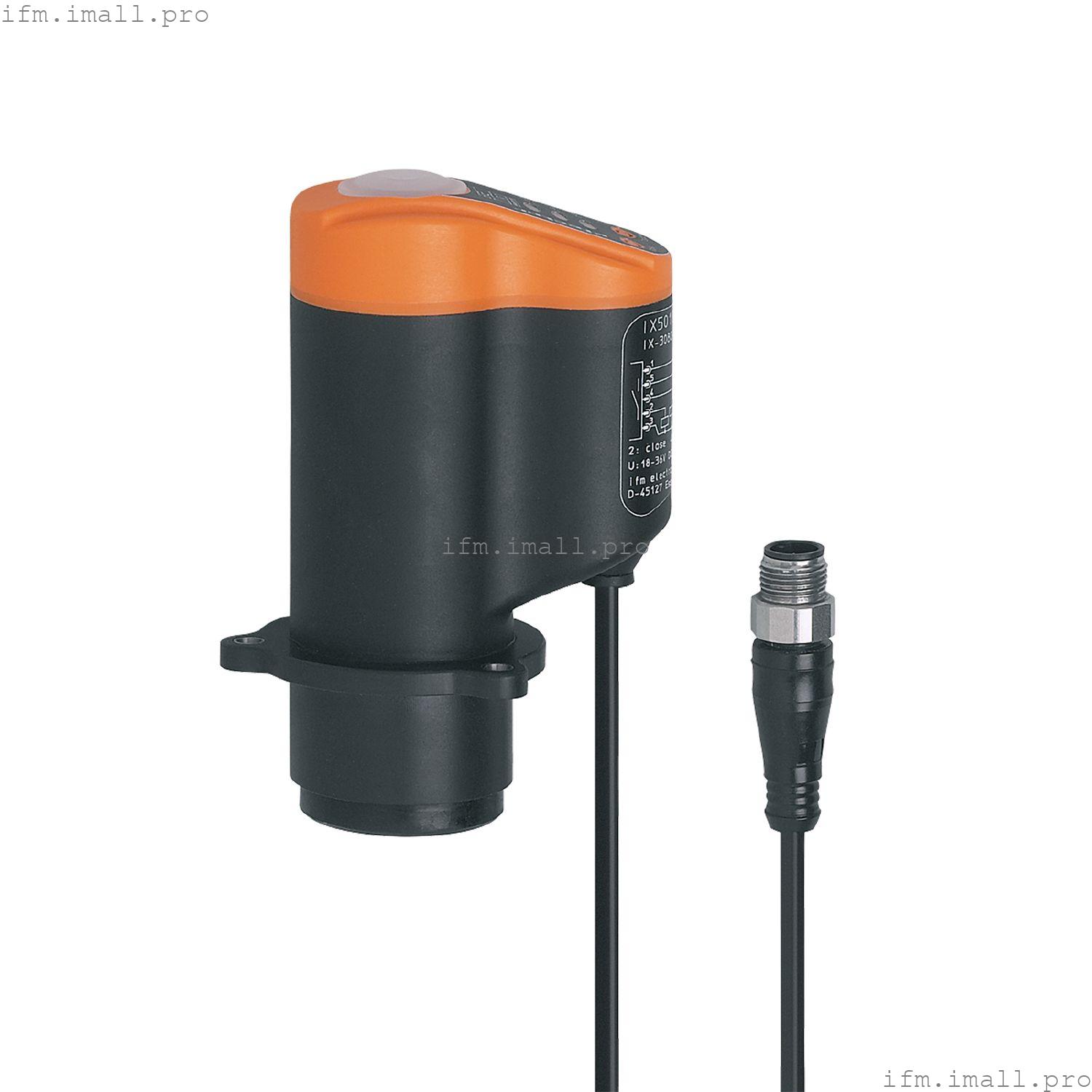

IFM IX5030
IX-2080-AS-i/0,15M/US
Датчик положения для клапанов с поднимающимся штоком
- Обратная связь по положению для одно- и двухседельных клапанов и для мембранных клапанов
- Свободно выбираемые коммутационные выходы: клапан открыт/закрыт, подъем седла
- Заменяет три бинарных импульсных датчика
- Разрешение 0,2 мм во всем диапазоне измерений
- Программирование положений клапанов с помощью кнопок
Технические характеристики
Характеристики продукта
| Электрическое исполнение | AS-i |
| Размеры[мм] | 65 x 52 x 110 |
Применение
| Применение | обратная связь по положению для линейных односедельных и двухседельных клапанов; измерение абсолютного расстояния; контроль уплотнения клапана |
Электрические характеристики
| Рабочее напряжение[В] | 26,5...31,6 постоянного тока |
| Потребляемый ток[мА] | < 50 |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 2000 |
Выходы
| Электрическое исполнение | AS-i |
Зона обнаружения
| Диапазон измерения[мм] | 0...80 |
| Макс. скорость мишени[м/с] | 1 |
| Разрешение хода клапана[мм] | 0.2 |
| Цель | | цилиндрический диск | | - | Ø 24 мм ±0,05 мм | | - | минимальная высота 10 мм | | - | плоская поверхность | | - | нержавеющая сталь по DIN17440, номер материала 316S12/1.4404. |
|
Программное обеспечение/программирование
| Опции настройки параметров | 3 точки переключения, которые могут быть свободно определены в пределах диапазона измерений |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Защита | IP 65; IP 67; (только в сочетании с установкой в головке клапана, обеспечивающей достаточную защиту датчика от механических повреждений) |
Испытания/сертификаты
| Устойчивость к вибрации | | EN 60068-2-6 Fc | 1 мм (10...55 Гц) / 1 октава в минуту по 3 осям |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 g 11 мс полусинусоидальная; по 6 ударов в каждом направлении вдоль трех координатных осей |
|
| MTTF[годы] | 281 |
Классификация AS-i
| Версия AS-i | 3.0 |
| Расширенный режим адресации | да |
| Конфигурация ввода-вывода AS-i[hex] | 0 |
| Код AS-i ID[hex] | A.F |
| Назначение битов данных | | Обозначение | Закрыть | сиденье | отккр. | не используется | | статус = 0 | поршень вне зоны "закрытия" | поршень вне зоны "сиденья" | плунжер вне "открытой" зоны | значение по умолчанию | | статус = 1 | поршень внутри "закрытой" зоны | поршень внутри зоны "сиденья" | поршень внутри "открытой" зоны | - |
|
Механические данные
| Вес[г] | 219.5 |
| Тип крепления | фланец с 3 отверстиями |
| Размеры[мм] | 65 x 52 x 110 |
| Материалы | PA; TPE; PP; LCP |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, зеленый открытый | | состояние переключения | 1 x LED, желтый сид. | | состояние переключения | 1 x LED, красный закрытый | | работа | 1 x LED, зеленый при напряжении AS-i | | ошибка | 1 x LED, красный |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Кабель: 0,15 м, ПВХ; 2 x 0,14 мм2 |
| Подключение | Разъем: 1 x M12; кодировка: A |
