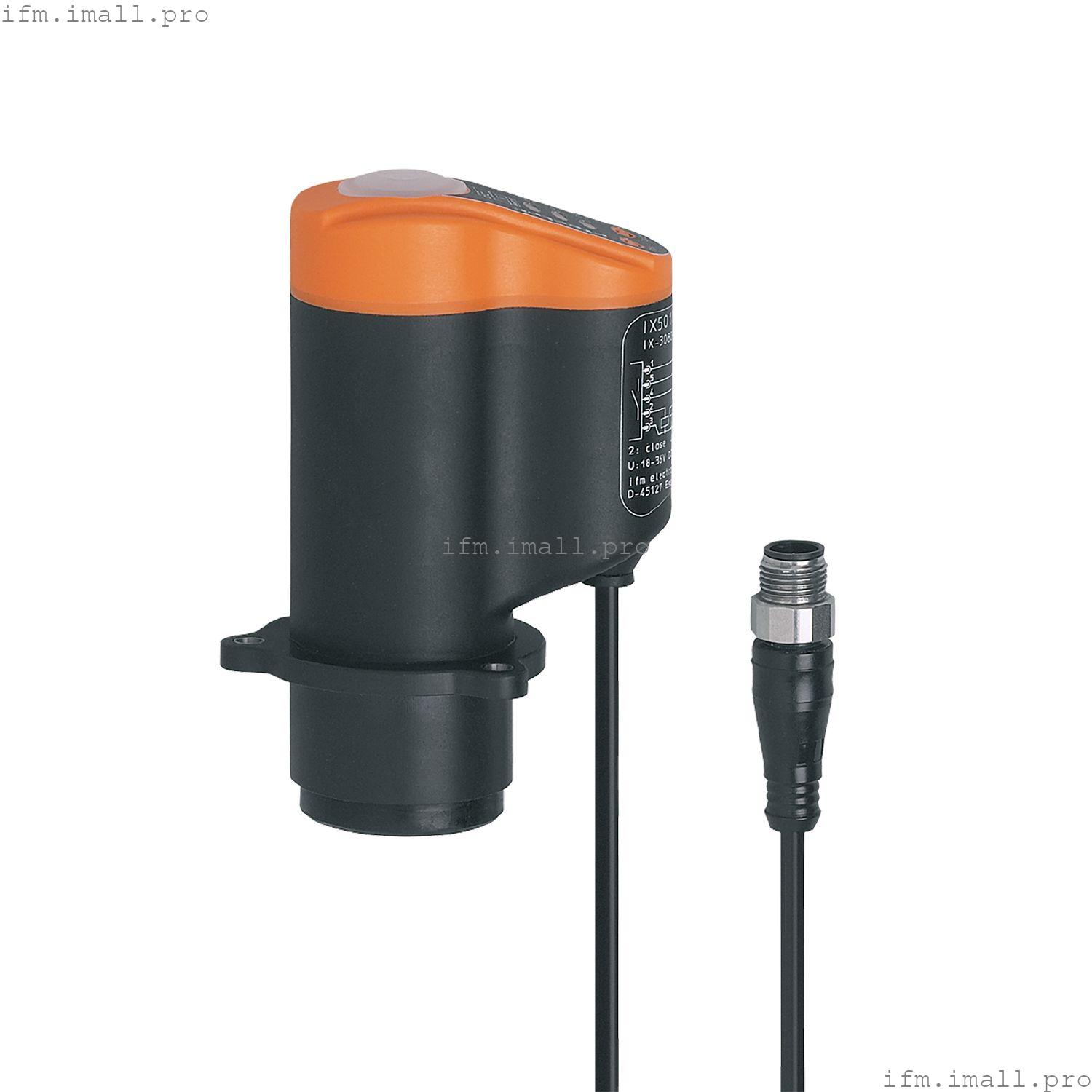

IFM IX5010
IX-3080-BPKG/3LED/0,3M/US
Датчик положения для клапанов с поднимающимся штоком
- Обратная связь по положению для одно- и двухседельных клапанов и для мембранных клапанов
- Свободно выбираемые коммутационные выходы: клапан открыт/закрыт, подъем седла
- Заменяет три бинарных импульсных датчика
- Разрешение 0,2 мм во всем диапазоне измерений
- Программирование положений клапанов с помощью кнопок
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | 3 x нормально открытых |
| Размеры[мм] | 65 x 52 x 110 |
Применение
| Применение | обратная связь по положению седловых клапанов и мембранных клапанов; измерение абсолютного расстояния; контроль уплотнения клапана |
Электрические характеристики
| Рабочее напряжение[В] | 18... 36 постоянного тока |
| Потребляемый ток[мА] | 42; (24 В) |
| Класс защиты | III |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 2000 |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | 3 x нормально открытых |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон измерения[мм] | 0...80 |
| Макс. скорость мишени[м/с] | 1 |
| Разрешение хода клапана[мм] | 0.2 |
| Цель | | цилиндрический диск | | - | Ø 24 мм ±0,05 мм | | - | минимальная высота 10 мм | | - | плоская поверхность | | - | нержавеющая сталь по DIN17440, номер материала 316S12/1.4404. |
|
Программное обеспечение/программирование
| Опции настройки параметров | 3 точки переключения, которые могут быть свободно определены в пределах диапазона измерений |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...85 |
| Примечание по температуре окружающей среды | | для надежно проложенного кабеля |
|
| Защита | IP 65; IP 67; (только в сочетании с установкой в головке клапана, обеспечивающей достаточную защиту датчика от механических повреждений) |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ CD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | Соединительный зажим 2 кВ | | EN 61000-4-6 ВЧ провод. | 3 В |
|
| Устойчивость к вибрации | | EN 60068-2-6 Fc | 1 мм (10...55 Гц) / 1 октава в минуту по 3 осям |
|
| Ударопрочность | | EN 60068-2-27 Ea | 30 g 11 мс полусинусоидальная; по 6 ударов в каждом направлении вдоль трех координатных осей |
|
| MTTF[годы] | 298 |
Механические данные
| Вес[г] | 217.5 |
| Тип крепления | фланец с 3 отверстиями |
| Размеры[мм] | 65 x 52 x 110 |
| Материалы | PA; TPE; PP; LCP |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, зеленый открытый | | состояние переключения | 1 x LED, желтый сид. | | состояние переключения | 1 x LED, красный закрытый |
|
Аксессуары
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Кабель: 0,3 м, ПВХ; 5 x 0,14 мм2 |
| Подключение | Разъем: 1 x M12; кодировка: A |
