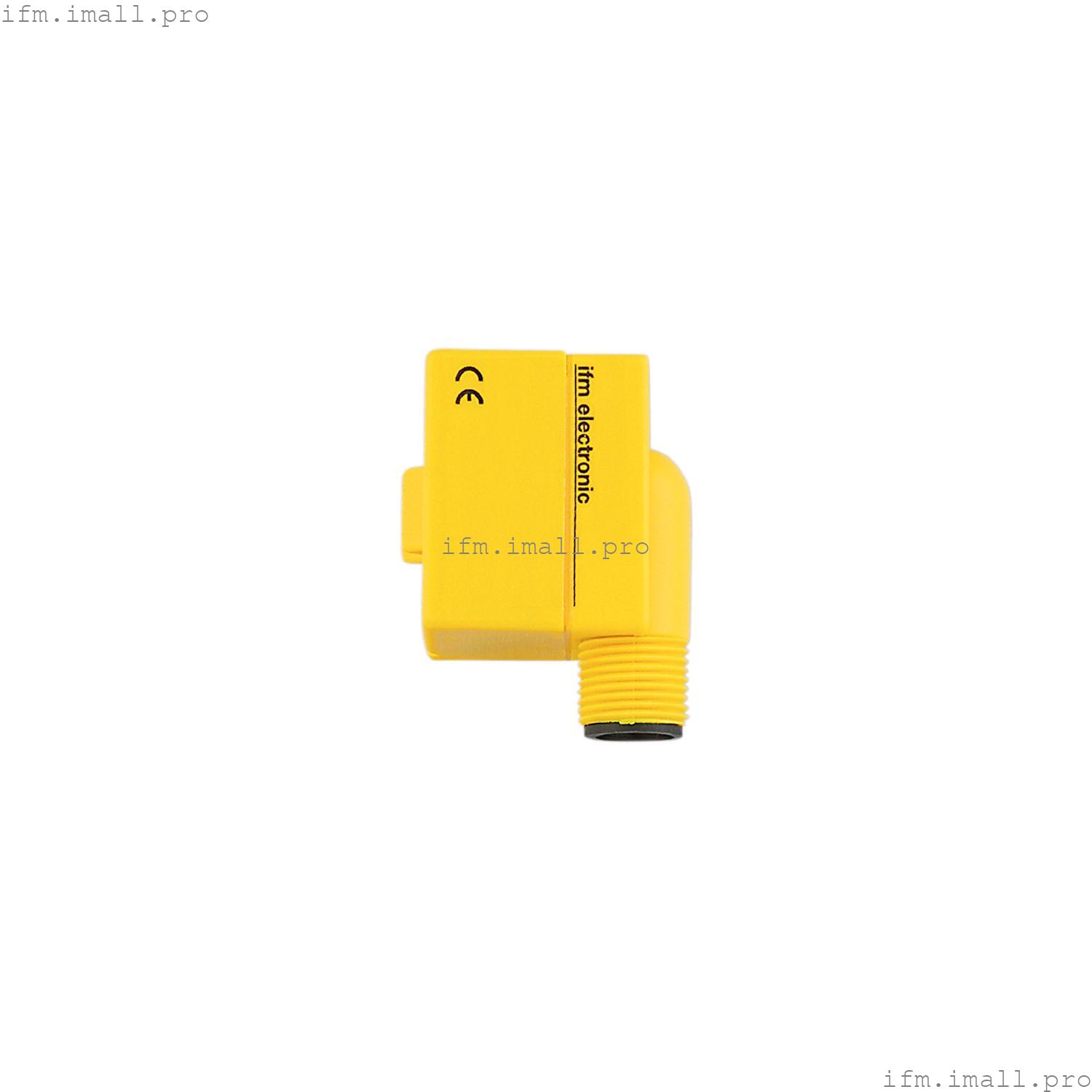

IFM IQ5003
IQ5003/US-100
Датчик цилиндра для тягового цилиндра
- Для использования на цилиндрах стяжных стержней
- Быстрый и простой монтаж и фиксация
- Очень высокая частота переключения
- Четко видимая индикация состояния переключения
- Одобрение типа E1 от Kraftfahrt-Bundesamt (Федеральное управление автомобильного транспорта Германии)
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Корпус | прямоугольный |
| Размеры[мм] | 30 x 28 x 34 |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока |
| Потребляемый ток[мА] | < 2 |
| Защита от обратной полярности | да |
| Макс. время задержки включения[мс] | 5 |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | нормально открытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.3 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 200 |
| Частота переключения DC[Гц] | 1000 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Чувствительность отклика[мТл] | 2...35 |
| скорость перемещения[м/с] | < 10 |
Точность/отклонения
| Гистерезис[мм] | 1 |
| Повторяемость[мм] | 0.1 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...70 |
| Защита | IP 67 |
Испытания/сертификаты
| Устойчивость к ударам / вибрации | 30 g (11 мс) / 10-55 Гц (1 мм) |
Механические данные
| Вес[г] | 36 |
| Корпус | прямоугольный |
| Тип цилиндра | пневматические цилиндры |
| Размеры[мм] | 30 x 28 x 34 |
| Материалы | PA 12 |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 1 x LED, красный |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Разъем: 1 x M12; кодировка: A |
