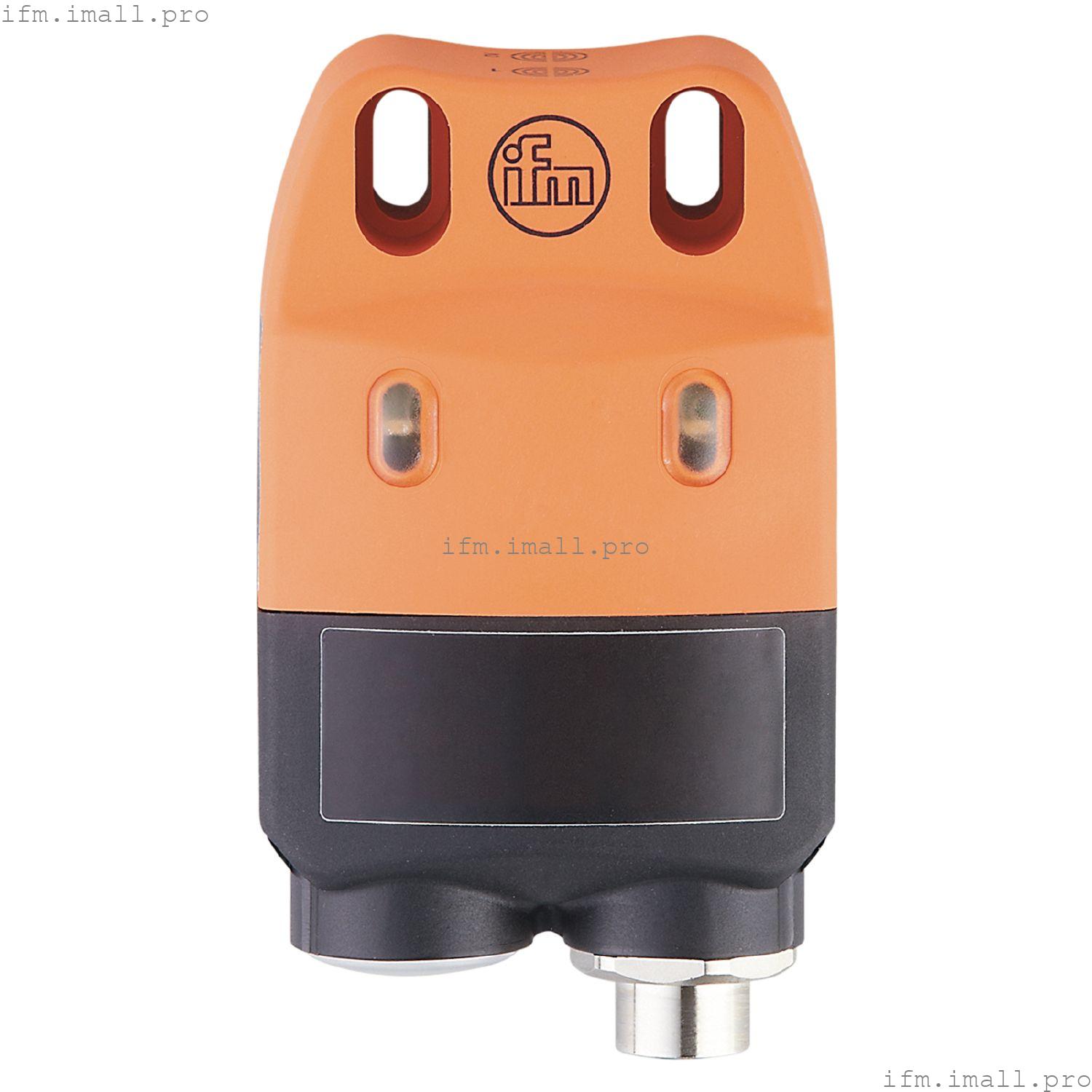

IFM IN5410
INE3004DBPKG/SOCKET M12
Индуктивный датчик
- Для контроля положения клапанов
- Для надежной обратной связи по положению на приводах клапанов
- Бесконтактная и самоочищающаяся система
- Высокая ударопрочность и вибростойкость
- Быстрый и надежный монтаж всего тремя винтами
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | 2 x нормально открытых |
| Диапазон обнаружения[мм] | 4 |
| Корпус | прямоугольный |
| Размеры[мм] | 33 x 60 x 92 |
Электрические характеристики
| Рабочее напряжение[В] | 10...30 постоянного тока; (; к PELV) |
| Потребляемый ток[мА] | 15; (переключается максимум один выход) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | 2 x нормально открытых |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 500 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
| Управление клапаном | 24 (< 20 W) |
Зона обнаружения
| Диапазон обнаружения[мм] | 4 |
| Реальный диапазон чувствительности Sr[мм] | 4 ± 10 % |
| Рабочее расстояние[мм] | 0...3.25 |
Точность/отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис[% Sr] | 1...15 |
| Дрейф точки переключения[% Sr] | -10...10 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 60947-5-2 | | | EN 55011 | класс В |
|
| MTTF[годы] | 1072 |
Механические данные
| Вес[г] | 183.7 |
| Корпус | прямоугольный |
| Монтаж | монтируется с выступом |
| Размеры[мм] | 33 x 60 x 92 |
| Материалы | корпус: PA; винты: нержавеющая сталь; шайба: нержавеющая сталь |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED желтого цвета |
|
Аксессуары
| Объем поставки | | шайбы: 2 | | цилиндрические винты: 2 x (M5 x 18 мм) |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | клеммная колодка в клеммной камере: |
| Подключение | Разъем: 1 x M12 |
