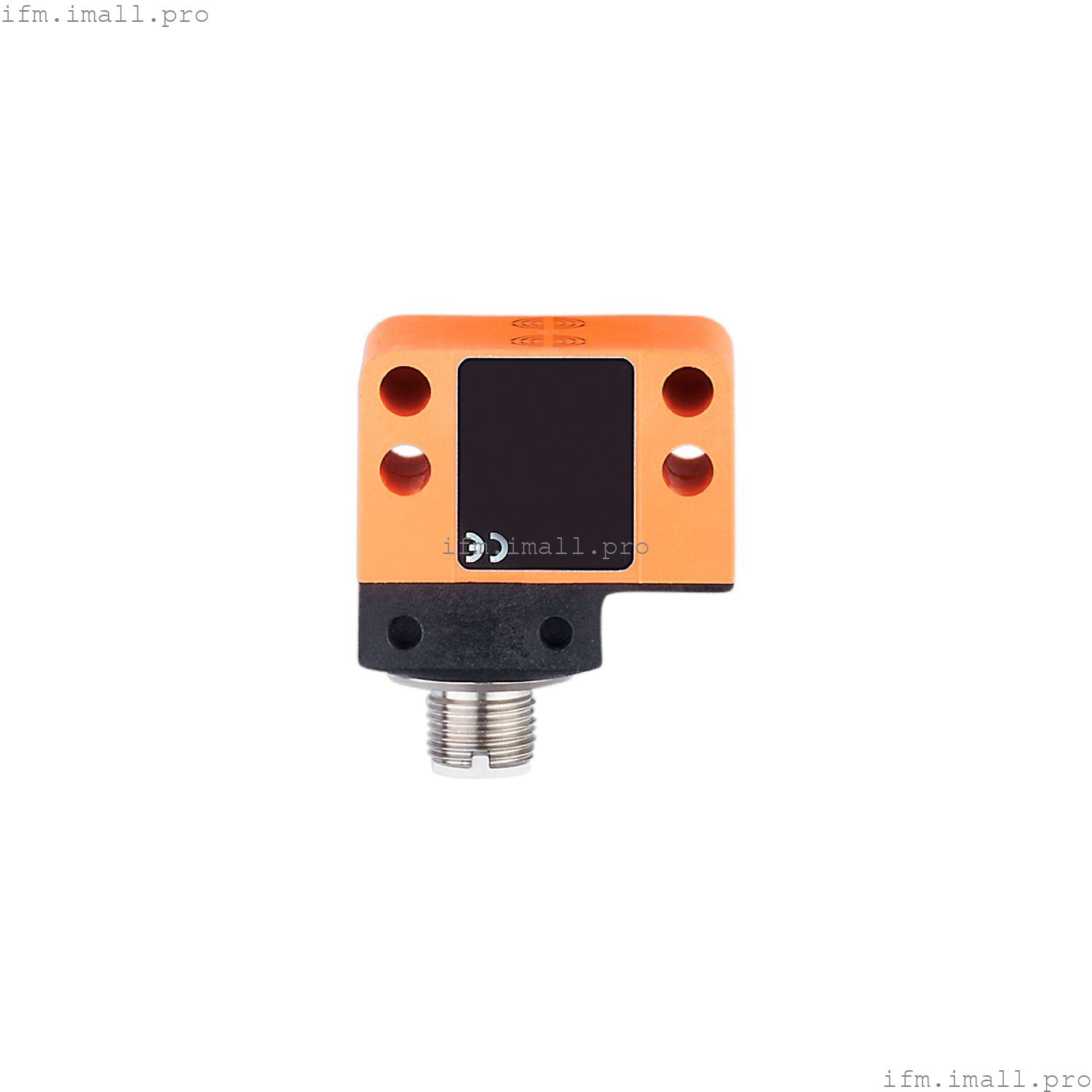

IFM IN5345
IND3004DBPKG/US-100-DPV
Двойной индуктивный датчик для приводов клапанов
- Для контроля положения клапанов
- Для надежной обратной связи по положению на приводах клапанов
- Бесконтактная и самоочищающаяся система
- Быстрый и надежный монтаж всего тремя винтами
- Высокая ударопрочность и вибростойкость
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | 2 x нормально открытых |
| Диапазон обнаружения[мм] | 4 |
| Корпус | прямоугольный |
| Размеры[мм] | 26 x 40 x 47 |
Электрические характеристики
| Рабочее напряжение[В] | 10...36 постоянного тока |
| Потребляемый ток[мА] | 15; (36 В) |
| Класс защиты | II |
| Защита от обратной полярности | да |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | 2 x нормально открытых |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Частота переключения DC[Гц] | 1200 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон обнаружения[мм] | 4 |
| Реальный диапазон чувствительности Sr[мм] | 4 ± 10 % |
| Рабочее расстояние[мм] | 0...3.25 |
Точность/отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис[% Sr] | 3...15 |
| Дрейф точки переключения[% Sr] | -10...10 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 60947-5-2 | | | EN 55011 | класс В |
|
| MTTF[годы] | 1064 |
Механические данные
| Вес[г] | 58.5 |
| Корпус | прямоугольный |
| Монтаж | монтируется с выступом |
| Размеры[мм] | 26 x 40 x 47 |
| Материалы | ПК |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED желтого цвета |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Разъем: 1 x M12; кодировка: A; Литой корпус: нержавеющая сталь (303/1.4305) |
