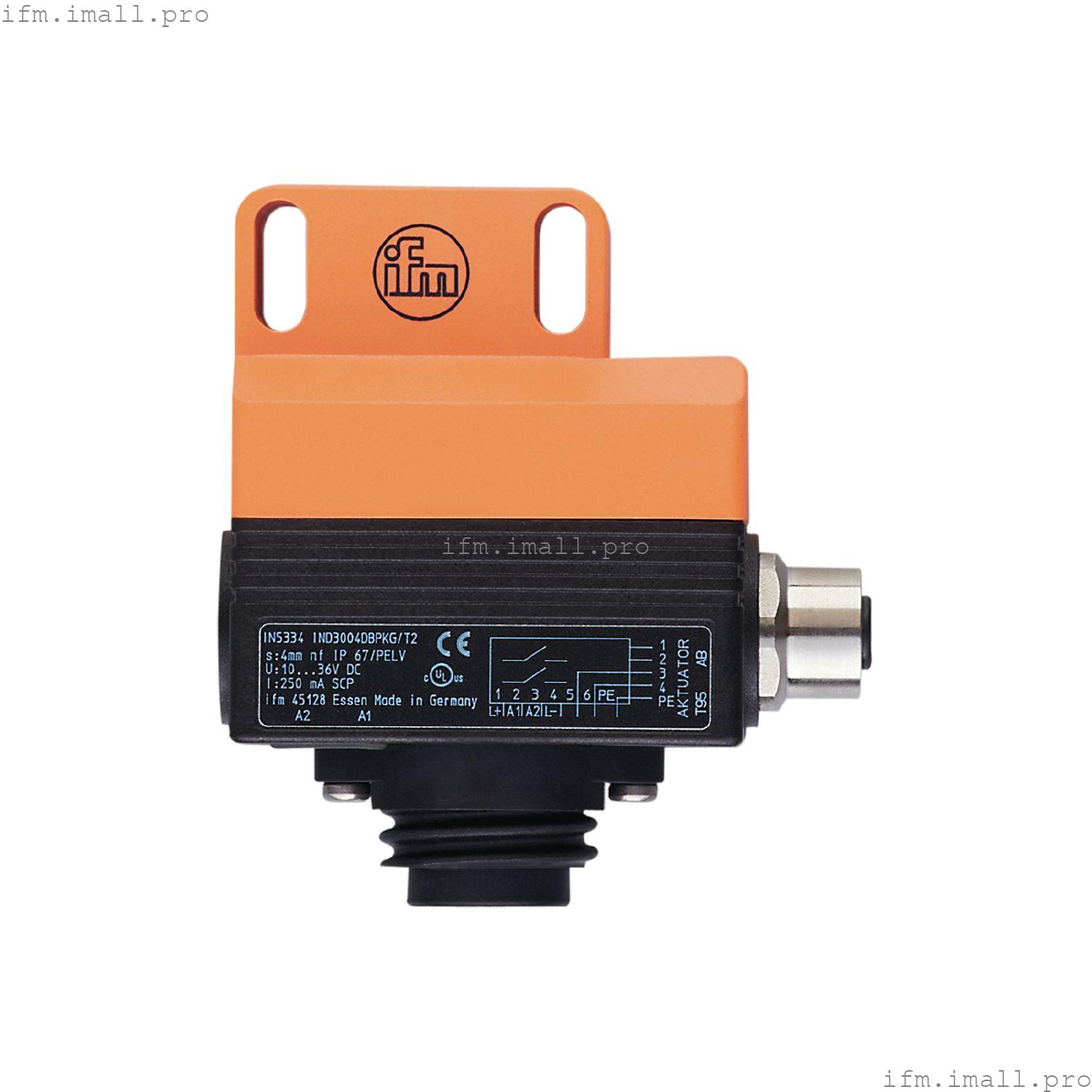

IFM IN5334
IND3004DBPKG/T2
Двойной индуктивный датчик для приводов клапанов
- Для контроля положения клапанов
- Для надежной обратной связи по положению на приводах клапанов
- Бесконтактная и самоочищающаяся система
- Быстрый и надежный монтаж всего тремя винтами
- Прямой запуск электромагнитного клапана от датчика
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP |
| Функция вывода | 2 x нормально открытых |
| Диапазон обнаружения[мм] | 4 |
| Корпус | прямоугольный |
| Размеры[мм] | 40 x 26 x 60 |
Применение
| Применение | для приводов, использующих стандартный монтаж ISO 5211 (VDI / VDE ) |
Электрические характеристики
| Рабочее напряжение[В] | 10...36 постоянного тока |
| Потребляемый ток[мА] | 20; (36 В) |
| Класс защиты | III |
| Защита от обратной полярности | да |
Выходы
| Электрическое исполнение | PNP |
| Функция вывода | 2 x нормально открытых |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 250 |
| Частота переключения DC[Гц] | 1300 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон обнаружения[мм] | 4 |
| Реальный диапазон чувствительности Sr[мм] | 4 ± 10 % |
| Рабочее расстояние[мм] | 0...3.25 |
Точность/отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис[% Sr] | 3...15 |
| Дрейф точки переключения[% Sr] | -10...10 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 60947-5-2 | | | EN 55011 | класс В |
|
| MTTF[годы] | 1296 |
| Одобрение UL | | Ta | 0...40 °C | | Тип корпуса | Тип 1 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 171 |
| Корпус | прямоугольный |
| Монтаж | монтируется с выступом |
| Размеры[мм] | 40 x 26 x 60 |
| Материалы | ПБТ; ПК |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED желтого цвета |
|
Аксессуары
| Объем поставки | | Усилительный кронштейн: 1 x (39,5 x 17,5 x 1 мм) | | винты с торцевой головкой: 2 x (M5 x 35 мм) | | шайбы: 2 |
|
Примечания
| Замечания | | Подходящие клапаны: клапаны в соответствии с интерфейсом NAMUR до макс. 20 W |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Подключение | Разъем: 1 x Rd24; кодировка: A |
Электрическое подключение - розетка
| Разъем: 1 x M12; кодировка: A |
