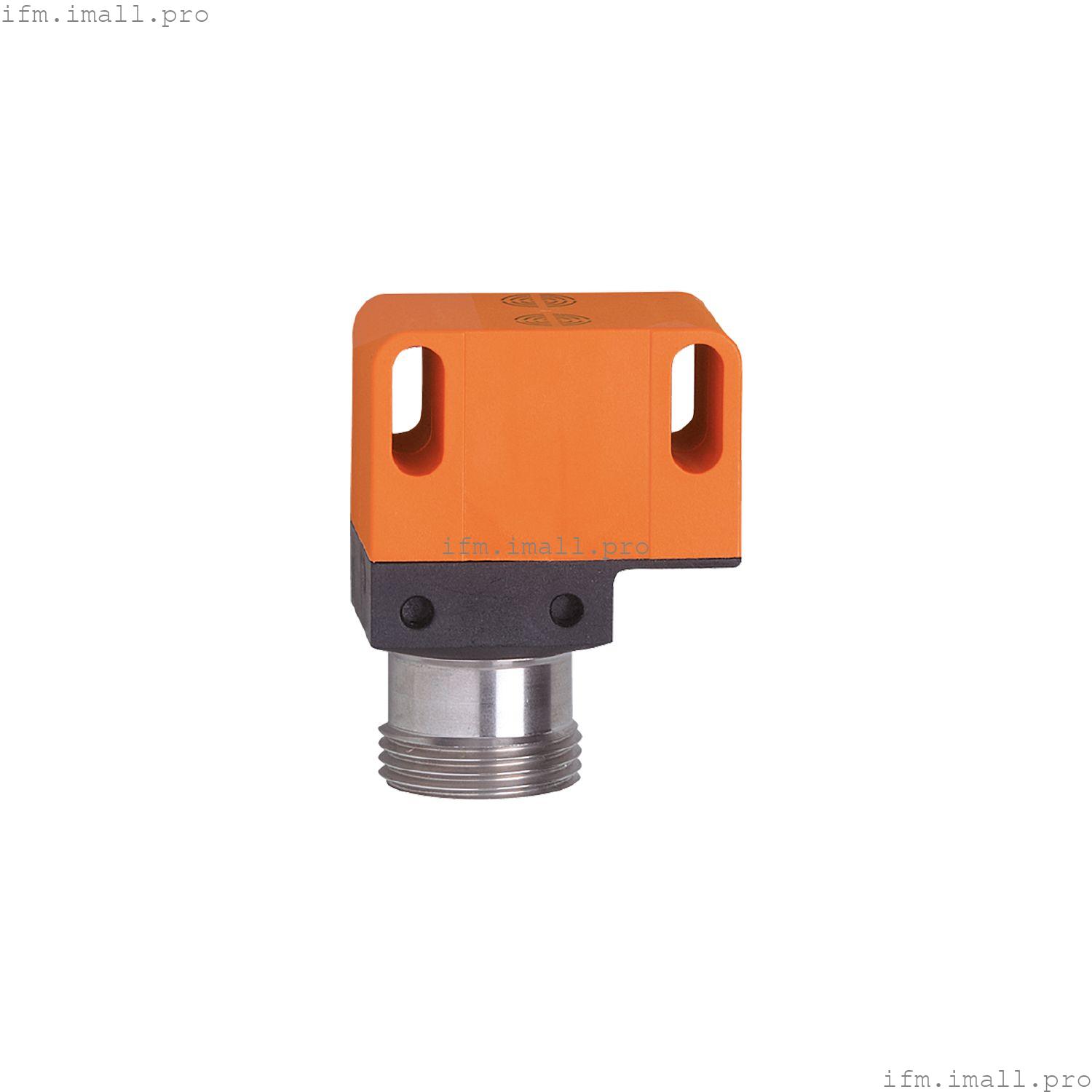

IFM IN0118
IND2004DAROA/SL/LS-500/1.7 RT
Двойной индуктивный датчик для приводов клапанов
- Для контроля положения клапанов
- Для надежной обратной связи по положению на приводах клапанов
- Бесконтактная и самоочищающаяся система
- Быстрый и надежный монтаж всего тремя винтами
- Высокая ударопрочность и вибростойкость
Технические характеристики
Характеристики продукта
| Электрическое исполнение | возможно последовательное подключение |
| Функция вывода | 2 x нормально открытых |
| Диапазон обнаружения[мм] | 4 |
| Корпус | прямоугольный |
| Размеры[мм] | 26 x 40 x 49 |
Электрические характеристики
| Частота переменного тока[Гц] | 47...63 |
| Рабочее напряжение[В] | 20...140 переменного тока / 10... 140 постоянного тока |
| Класс защиты | I |
| Защита от обратной полярности | нет |
Выходы
| Электрическое исполнение | возможно последовательное подключение |
| Функция вывода | 2 x нормально открытых |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 5 |
| Макс. падение напряжения на коммутационном выходе переменного тока[В] | 5 |
| Мин. ток нагрузки[мА] | 5 |
| Макс. ток утечки[мА] | 1.7 |
| Постоянная токовая нагрузка коммутационного выхода AC[мА] | 200 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 200 |
| Частота переключения AC[Гц] | 25 |
| Частота переключения DC[Гц] | 25 |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Зона обнаружения
| Диапазон обнаружения[мм] | 4 |
| Реальный диапазон чувствительности Sr[мм] | 4 ± 10 % |
| Рабочее расстояние[мм] | 0...3.25 |
Точность/отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис[% Sr] | 1...15 |
| Дрейф точки переключения[% Sr] | -10...10 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 60947-5-2 | | | EN 55011 | класс В |
|
| MTTF[годы] | 514 |
| Одобрение UL | | Ta | 0...40 °C | | Тип корпуса | Тип 1 | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 79 |
| Корпус | прямоугольный |
| Монтаж | монтируется с выступом |
| Размеры[мм] | 26 x 40 x 49 |
| Материалы | PBT |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED, красный |
|
Примечания
| Замечания | | Рекомендация: Проверьте безопасную работу устройства после короткого замыкания. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Необходимая защита | миниатюрный предохранитель для IEC60127-2 лист 1; ≤ 2 А; быстродействующий |
Электрическое подключение - штекер
| Разъем: 1 x 7/8"; кодировка: A |
