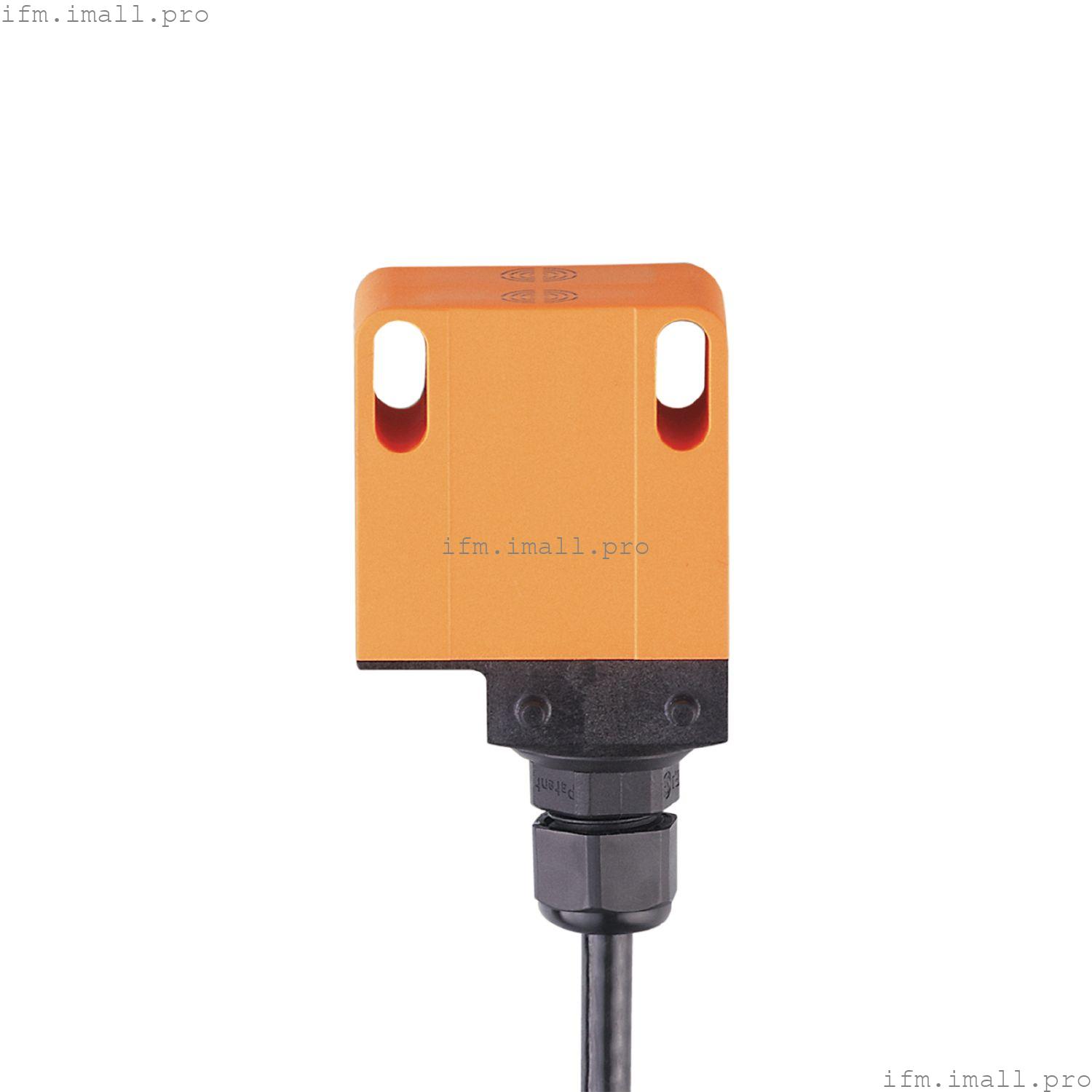

IFM IN0109
IND2004DABOA/RTF
Двойной индуктивный датчик для приводов клапанов
- Для контроля положения клапанов
- Для надежной обратной связи по положению на приводах клапанов
- Бесконтактная и самоочищающаяся система
- Быстрый и надежный монтаж всего тремя винтами
- Высокая ударопрочность и вибростойкость
Технические характеристики
Характеристики продукта
| Функция вывода | 2 x нормально открытых |
| Диапазон обнаружения[мм] | 4 |
| Корпус | прямоугольный |
| Размеры[мм] | 70,5 x 26 x 40 |
Электрические характеристики
| Частота переменного тока[Гц] | 47...63 |
| Рабочее напряжение[В] | 20... 250 переменного/постоянного тока |
| Класс защиты | II |
| Защита от обратной полярности | нет |
Выходы
| Функция вывода | 2 x нормально открытых |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 6.5 |
| Макс. падение напряжения на коммутационном выходе переменного тока[В] | 6.5 |
| Мин. ток нагрузки[мА] | 5 |
| Макс. ток утечки[мА] | 2,5 (250 В переменного тока) / 1,3 (110 В переменного тока) / 0,8 (24 В постоянного тока) |
| Постоянная токовая нагрузка коммутационного выхода AC[мА] | 250; (350 (...50 °C)) |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Номинальный кратковременный ток коммутационного выхода[мА] | 2200; (20 мс / 0,5 Гц) |
| Частота переключения AC[Гц] | 25 |
| Частота переключения DC[Гц] | 50 |
| Защита от короткого замыкания | нет |
| Защита от перегрузки | нет |
Зона обнаружения
| Диапазон обнаружения[мм] | 4 |
| Реальный диапазон чувствительности Sr[мм] | 4 ± 10 % |
| Рабочее расстояние[мм] | 0...3.25 |
Точность/отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис[% Sr] | 3...15 |
| Дрейф точки переключения[% Sr] | -10...10 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Защита | IP 67 |
Испытания/сертификаты
| ЭМС | | EN 60947-5-2 | | | EN 55011 | класс В |
|
Механические данные
| Вес[г] | 221 |
| Корпус | прямоугольный |
| Монтаж | монтируется с выступом |
| Размеры[мм] | 70,5 x 26 x 40 |
| Материалы | ПК |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED желтого цвета |
|
Примечания
| Замечания | | Рекомендация: Проверьте безопасную работу устройства после короткого замыкания. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 2 м; 4 x 0,5 мм2 |
