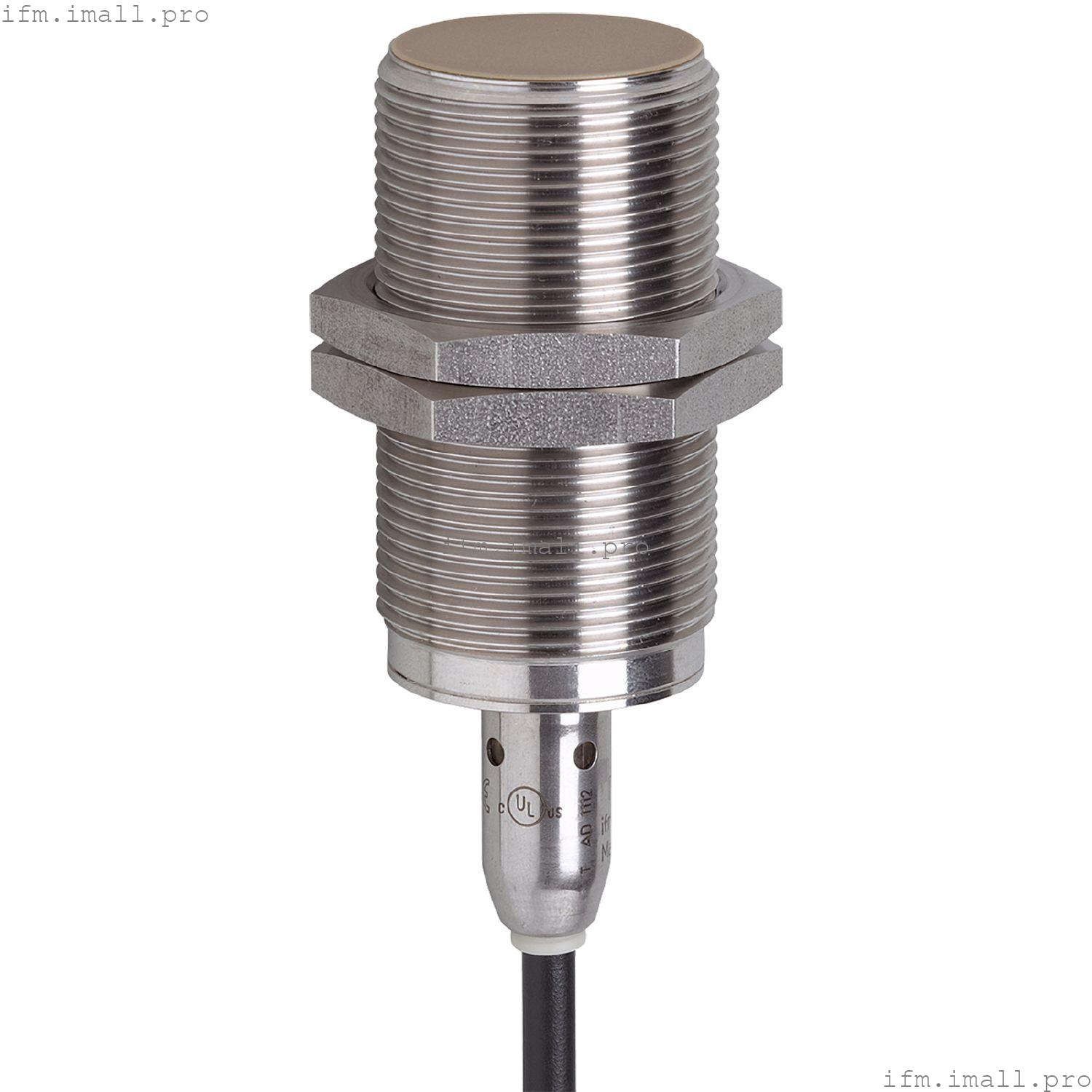

IFM IIT239
IIKC014BASKG/M/V4A/20M
Индуктивный датчик
- Широкий диапазон рабочих температур
- Устойчивость к перепадам температур даже в случай частых колебаний температуры
- Прочный корпус из нержавеющей стали для использования в пищевой и пивной промышленности
- Устойчив к очистке под высоким давлением с использованием агрессивных чистящих средств
- Высокий уровень защиты для требований жестких промышленных условий
Технические характеристики
Характеристики продукта
| Электрическое исполнение | PNP/NPN |
| Функция вывода | нормально открытый |
| Диапазон обнаружения[мм] | 14 |
| Корпус | резьбовой тип |
| Размеры[мм] | M30 x 1,5 / L = 81 |
Применение
| Специальная функция | Увеличенный диапазон измерения; Оптическое средство настройки |
| Применение | Использование в гигиенических помещениях / регулярные процессы уборки |
Электрические характеристики
| Рабочее напряжение[В] | 10...36 постоянного тока |
| Потребляемый ток[мА] | < 10; (только при 3-проводном подключении) |
| Класс защиты | II |
| Защита от обратной полярности | да |
Выходы
| Электрическое исполнение | PNP/NPN |
| Функция вывода | нормально открытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Мин. ток нагрузки[мА] | 2; (только в двухпроводном режиме) |
| Макс. ток утечки[мА] | 0,5; (только при 2-проводном подключении) |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 100 |
| Частота переключения DC[Гц] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | импульсный |
| Защита от перегрузки | да |
Зона обнаружения
| Диапазон обнаружения[мм] | 14 |
| Реальный диапазон чувствительности Sr[мм] | 14 ± 10 % |
| Рабочее расстояние[мм] | 0...11.34 |
| Увеличенная дальность обнаружения | да |
Точность/отклонения
| Поправочный коэффициент | сталь: 1 / нержавеющая сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3 |
| Гистерезис[% Sr] | 3...15 |
| Дрейф точки переключения[% Sr] | -10...10 |
Условия эксплуатации
| Температура окружающей среды[°C] | 0...100 |
| Защита | IP 68; IP 69K |
Испытания/сертификаты
| ЭМС | | EN 61000-4-2 ESD | 4 кВ CD / 8 кВ AD | | EN 61000-4-3 Высокочастотное излучение | 10 В/м | | EN 61000-4-4 Взрыв | 2 кВ | | EN 61000-4-5 Surge | 0,5 кВ линия к линии, Ri: 2 Ом | | EN 61000-4-6 ВЧ провод. | 10 В | | EN 55011 | класс В |
|
| MTTF[годы] | 1479 |
| Одобрение UL | | Ta | 0...40 °C | | Тип корпуса | Тип 1 | | источник питания | Ограниченное напряжение /Ток | | Номер файла UL | E174191 |
|
Механические данные
| Вес[г] | 787 |
| Корпус | резьбовой тип |
| Монтаж | невыступающий монтаж |
| Размеры[мм] | M30 x 1,5 / L = 81 |
| Обозначение резьбы | M30 x 1.5 |
| Материалы | нержавеющая сталь (316L/ 1.4404); чувствительная поверхность: PEEK |
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 4 x 90° LED, желтый | | помощь в настройке | 1 x LED, красный |
|
| Оптическое устройство для настройки | да |
Аксессуары
Примечания
| Замечания | | подходит для ПЛК типа 1 в соответствии с IEC 61131-2 |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 20 м, ПВХ; 3 x 0,34 мм2 |
