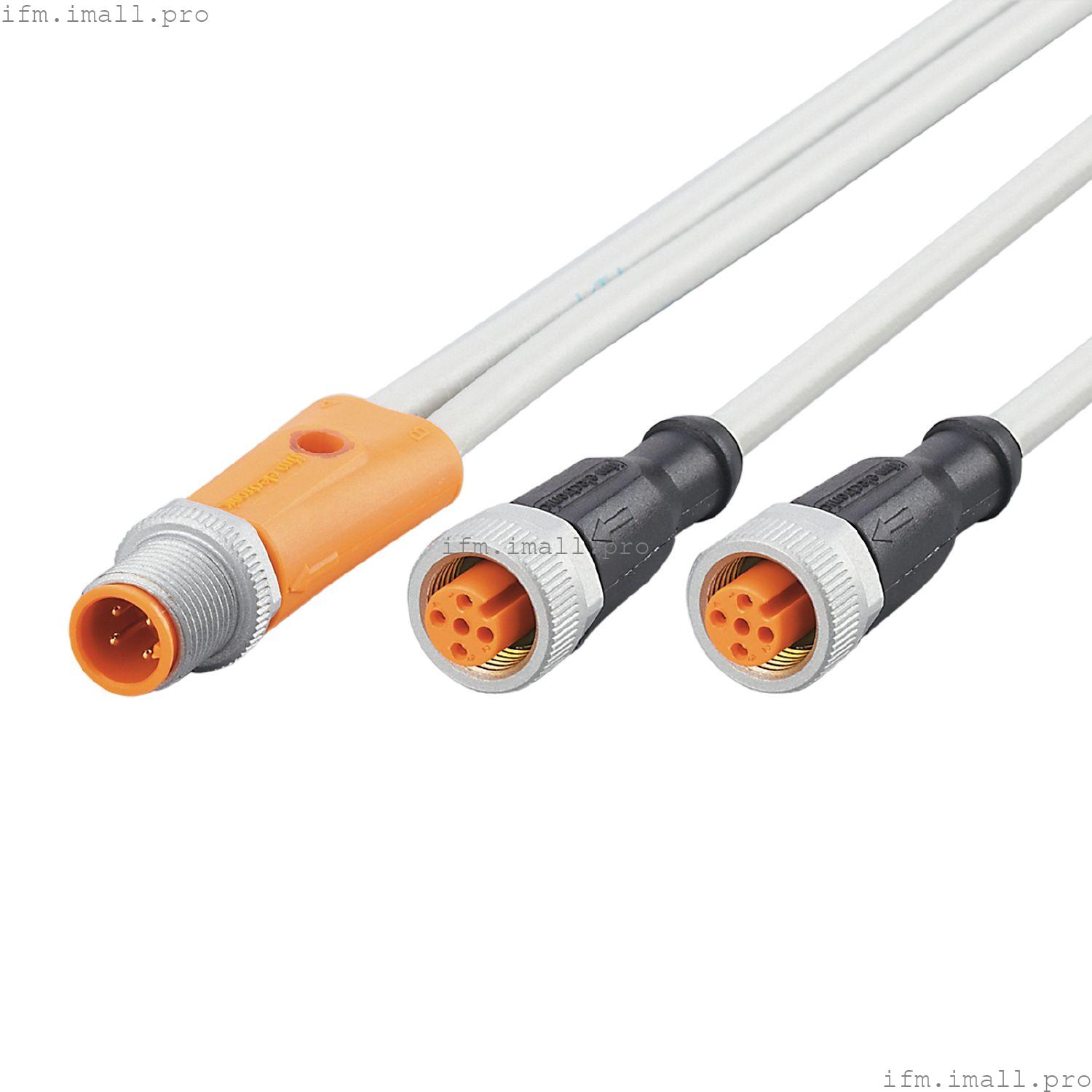

IFM EVW178
YDOGH034SCS00,3T03STGH040SCS
Y-образный соединительный кабель
- Сварочный шлакоустойчивый кабель PUR с возможностью использования в буксируемой цепи
- Гайка со специальным покрытием, устойчивым к сварочному шлаку
- Высокий уровень защиты для требований жестких промышленных условий
- Устойчивость к вибрации и ударам благодаря соединительному кольцу с механизмом блокировки
- Механический концевой упор для защиты уплотнительного кольца от разрушения
Технические характеристики
Применение
| Специальная функция | Не содержит силикона; Не содержит галогенов; Позолоченные контакты; Подходит для натяжной цепи |
| Применение | применение при сварке |
| Не содержит силикона | да |
Электрические характеристики
| Рабочее напряжение[В] | 10...36 постоянного тока |
| Класс защиты | II |
| Макс. токовая нагрузка полная[A] | 4 |
Выходы
| Электрическое исполнение | PNP |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...90 |
| Примечание по температуре окружающей среды | |
| Температура окружающей среды (перемещение)[°C] | -25...90 |
| Примечание о температуре окружающей среды (при перемещении) | |
| Защита | IP 65; IP 67; IP 68; IP 69K |
Механические данные
| Вес[г] | 70.3 |
| Формованный материал корпуса | TPU |
| Материал гайки | латунь, защита от брызг |
| Уплотнительный материал | FKM |
| Количество портов разветвителя | 2 |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 10 x диаметр кабеля | | скорость перемещения | макс. 3,3 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 5 м/с2 | | циклы изгиба | > 2 Mio. | | деформация кручения | ± 180 ° /м |
|
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED желтого цвета | | работа | 2 x LED зеленого цвета |
|
Примечания
| Замечания | | с 4 держателями этикеток длиной 30 мм |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер C
| Подключение | Разъем: 2 x M12, прямой; кодировка: A; Литой корпус: TPU, оранжевый; Фиксатор: латунь, защита от разбрызгивания; Контакты: позолоченные; Момент затяжки: 0,6... 1,5 Нм |
Электрическое подключение - разъем A/B
| Кабель: 0,3 м, полиуретановый, без галогенов, серый, Ø 4,9 мм; не облучается (может быть переработан); устойчив к сварочным искрам; 3 x 0,34 мм2 (42 x Ø 0,1 мм) |
| Разъем: 2 x M12, прямой; кодировка: A; Литой корпус: TPU, черный прозрачный; Фиксатор: латунь, защита от разбрызгивания; Уплотнение: FKM; Контакты: позолоченные; Момент затяжки: 0,6...1,5 Нм |
