IFM EVM032
ADOAF040VAS0002H04

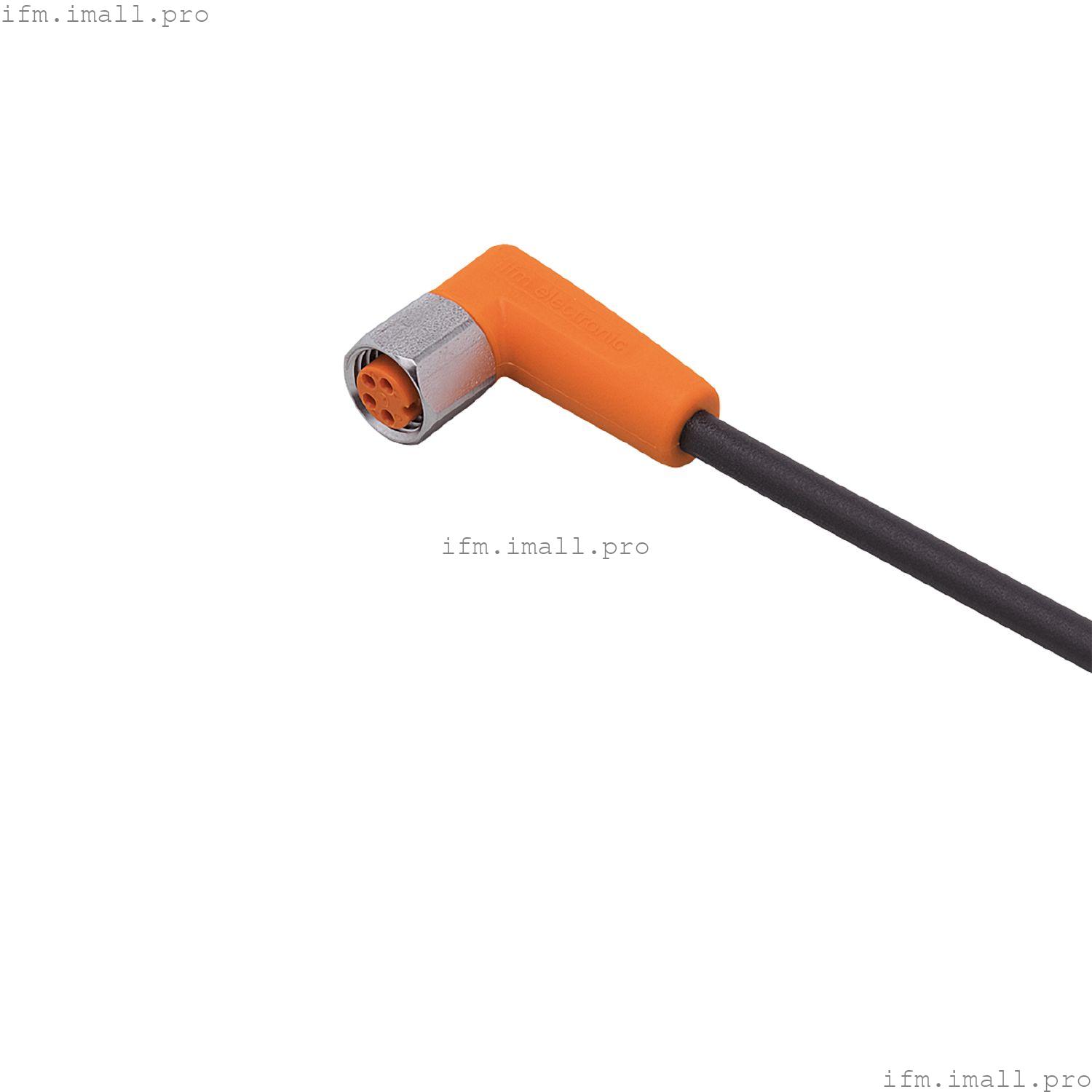

Соединительный кабель с розеткой
- Для применения в мобильных машинах и в особо жестких промышленных условиях
- Большой диапазон рабочих температур и высокий класс защиты
- Устойчивость к вибрации и ударам благодаря соединительному кольцу с механизмом блокировки
- Устойчив к быстрым колебаниям температуры и соляному туману
- Устойчив к маслам и охлаждающим жидкостям
Технические характеристики
Применение
| Специальная функция | Не содержит силикона; Не содержит галогенов; Позолоченные контакты; Подходит для натяжной цепи |
| Применение | применения в особо жестких условиях; для мобильных решений |
| Не содержит силикона | да |
Электрические характеристики
| Рабочее напряжение[В] | < 50 переменного тока / < 60 постоянного тока |
| Класс защиты | III |
| Макс. токовая нагрузка полная[A] | 3 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...90 |
| Примечание по температуре окружающей среды | |
| Температура окружающей среды (перемещение)[°C] | -25...90 |
| Примечание о температуре окружающей среды (при перемещении) | |
| Защита | IP 65; IP 67; IP 68; IP 69K |
Испытания/сертификаты
| Устойчивость к вибрации | | EN 60068-2-6 Fc | 20 г (10...3000 Гц) / -20 °C / 50 °C | | 50 циклов развертки, 1 октава в минуту, по 3 осям |
|
| Ударопрочность | | EN 60068-2-27 Ea | 100 g 11 мс полусинусоидальная; по 6 ударов в каждом направлении вдоль трех координатных осей / -40 °C / 85 °C |
|
| Постоянная ударопрочность | | EN 60068-2-29 Eb | 40 g 6 мс; по 4000 ударов в каждом направлении по 3 координатным осям / -20 °C / 50 °C |
|
| Быстрое изменение температуры | | EN 60068-2-14 Na | TA = -40°C; TB = 85°C; t1 = 30 мин; t2 = < 10 с 50 циклов |
|
| Испытание солевым аэрозолем | | EN 60068-2-52 Кб | степень жесткости 5 (4 цикла тестирования) |
|
Механические данные
| Вес[г] | 54.9 |
| Размеры[мм] | 19 x 10 x 25,5 |
| Формованный материал корпуса | TPU |
| Материал гайки | нержавеющая сталь (316L/1.4404) |
| Уплотнительный материал | FKM |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 10 x диаметр кабеля | | скорость перемещения | макс. 3,3 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 5 м/с2 | | циклы изгиба | > 5 Mio. | | деформация кручения | ± 180 ° /м |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 2 м, полиуретановый, без галогенов, черный, Ø 3,7 мм; 4 x 0,25 мм2 (32 x Ø 0,1 мм) |
Электрическое подключение - розетка
| Подключение | Разъем: 1 x M8, угловой; кодировка: A; Литой корпус: TPU, оранжевый; Фиксатор: нержавеющая сталь (316L/1.4404); Уплотнение: FKM; Контакты: позолоченные; Момент затяжки: 0,3...0,5 Нм |
