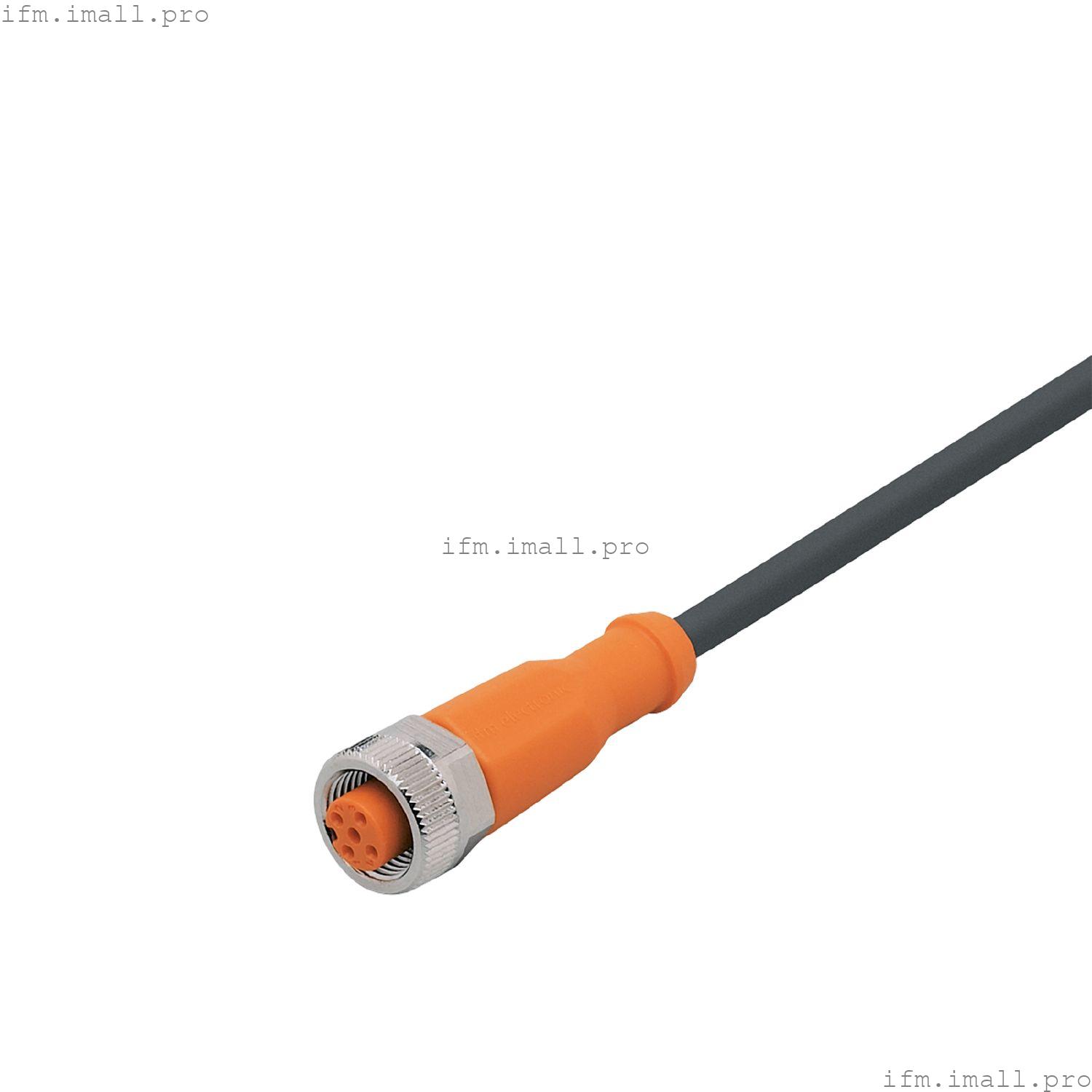

IFM EVCA67
ADOGH050MSS0015K05
Соединительный кабель с розеткой
- Устойчив к маслам и охлаждающим жидкостям
- Постоянная, надежная герметизация даже при монтаже без инструментов
- Механический концевой упор для защиты уплотнительного кольца от разрушения
- Устойчивость к вибрации и ударам благодаря соединительному кольцу с механизмом блокировки
- Непрерывно высокая защита от помех ЭМС от помех шумового поля
Технические характеристики
Применение
| Специальная функция | Не содержит силикона; Не содержит галогенов; Позолоченные контакты; Экранированный кабель; Подходит для натяжной цепи |
| Применение | Промышленное применение / автоматизация производства; Использование в станках, охлаждающих жидкостях и смазках |
| Не содержит силикона | да |
Электрические характеристики
| Рабочее напряжение[В] | < 30 переменного тока / < 36 Постоянного тока |
| Класс защиты | III |
| Макс. токовая нагрузка полная[A] | 4 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...90 |
| Примечание по температуре окружающей среды | |
| Температура окружающей среды (перемещение)[°C] | -25...90 |
| Защита | IP 65; IP 67 |
Механические данные
| Вес[г] | 586.593 |
| Размеры[мм] | 15,5 x 15,5 x 45 |
| Формованный материал корпуса | TPU |
| Материал гайки | латунь, никелированная |
| Уплотнительный материал | FKM |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 10 x диаметр кабеля | | скорость перемещения | макс. 3,3 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 5 м/с2 | | циклы изгиба | ≥ 2 Mio. | | деформация кручения | ± 180 ° /м |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 15 м, полиуретановый, без галогенов, черный, Ø 4,9 мм, экранированный; 5 x 0,25 мм2 (32 x Ø 0,1 мм) |
Электрическое подключение - розетка
| Подключение | Разъем: 1 x M12, прямой; кодировка: A; Литой корпус: TPU, оранжевый; Замок: латунь, никелированный; Уплотнение: FKM; Контакты: позолоченные; Момент затяжки: 0,6...1,5 Нм; Экранированный соединительный кабель: подключен к экрану |
