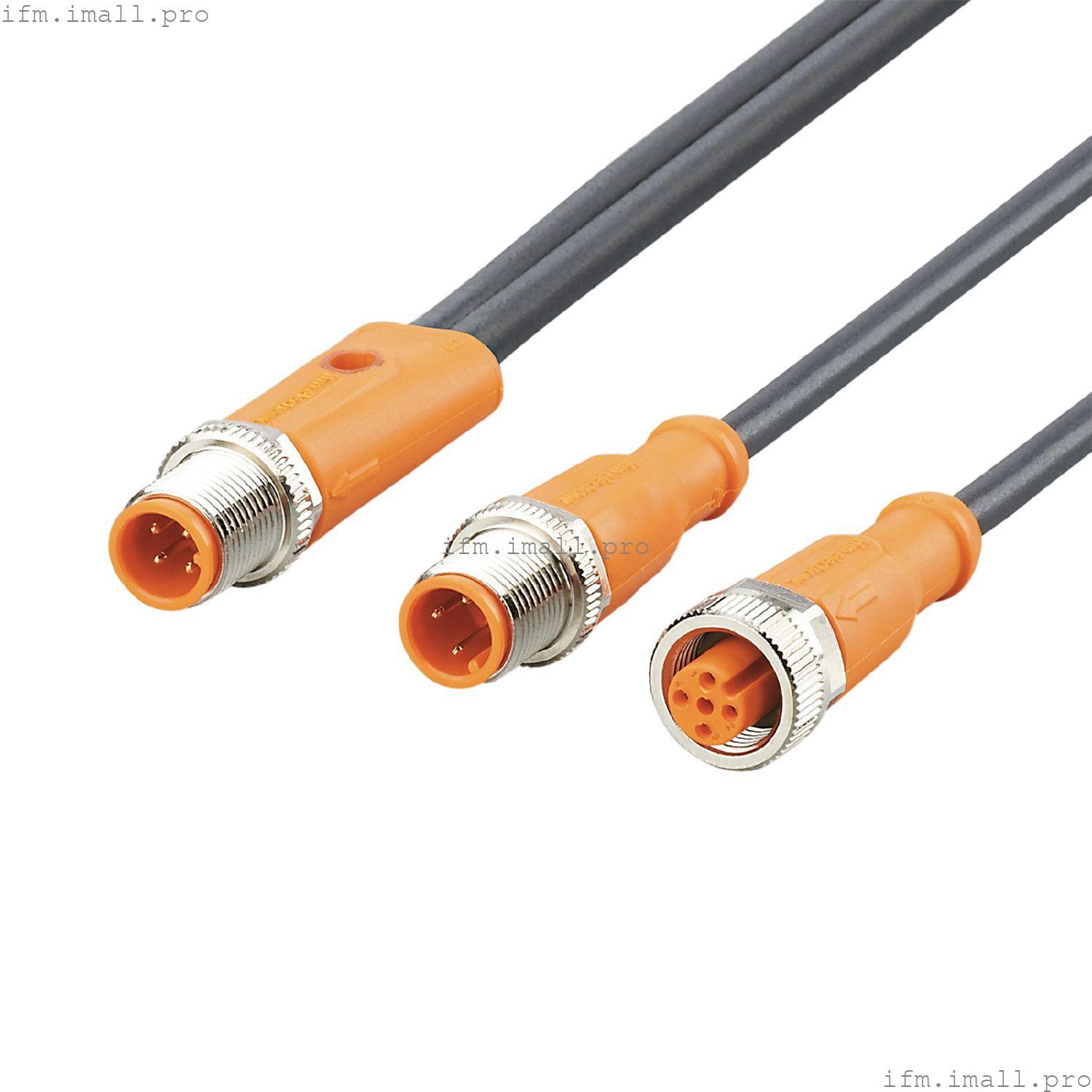

IFM EVCA66
YSDGHBC0MSS00,2HBCSTGHBC0MSS
Y-образный соединительный кабель
- Устойчив к маслам и охлаждающим жидкостям
- Постоянная, надежная герметизация даже при монтаже без инструментов
- Высокий уровень защиты для требований жестких промышленных условий
- Устойчивость к вибрации и ударам благодаря соединительному кольцу с механизмом блокировки
- Механический концевой упор для защиты уплотнительного кольца от разрушения
Технические характеристики
Применение
| Специальная функция | Не содержит силикона; Не содержит галогенов; Позолоченные контакты; Подходит для натяжной цепи |
| Не содержит силикона | да |
Электрические характеристики
| Рабочее напряжение[В] | 24 постоянного тока |
| Класс защиты | II |
| Макс. токовая нагрузка полная[A] | 3 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...90 |
| Температура хранения[°C] | -25...55 |
| Влажность при хранении[%] | 10...100 |
| Другие климатические условия для хранения в соответствии с заявленным классом | |
| Защита | IP 65; IP 67; IP 68; IP 69K |
Механические данные
| Вес[г] | 60.1 |
| Формованный материал корпуса | TPU / TPU |
| Материал гайки | латунь, никелированная |
| Уплотнительный материал | FKM |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 10 x диаметр кабеля | | радиус изгиба для стационарной установки | мин. 5 x диаметр кабеля | | скорость перемещения | макс. 3,3 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 5 м/с2 | | циклы изгиба | > 5 Mio. | | деформация кручения | ± 180 °/m > 2 Mio. |
|
Примечания
| Примечания | Пожалуйста, ознакомьтесь с техническим примечанием в разделе "Загрузки". |
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер C
| Подключение | Разъем: M12, прямой; кодировка: A; Литой корпус: TPU, оранжевый; Фиксатор: резьбовая втулка, латунь, никелированная; Контакты: позолоченные; Момент затяжки: 0,6...1,5 Нм; Учитывайте максимальное значение ответной части! |
Электрическое подключение - гнездо B
| Кабель: 0,2 м, полиуретановый, без галогенов, черный, Ø 4,3 мм; 4 x 0,34 мм2 (42 x Ø 0,1 мм) |
| Разъем: M12, прямой; кодировка: A; Литой корпус: TPU, оранжевый; Фиксация: Контргайка, латунь, никелированная; Уплотнение: FKM; Контакты: позолоченные; Момент затяжки: 0,6...1,5 Нм; Учитывайте максимальное значение ответной части! |
Электрическое подключение - вилка A
| Кабель: 0,2 м, полиуретановый, без галогенов, черный, Ø 4,3 мм; 3 x 0,34 мм2 (42 x Ø 0,1 мм) |
| Разъем: M12, прямой; кодировка: A; Литой корпус: TPU, оранжевый; Фиксатор: резьбовая втулка, латунь, никелированная; Контакты: позолоченные; Момент затяжки: 0,6...1,5 Нм; Учитывайте максимальное значение ответной части! |
