IFM EVCA56
VDOGH050MSD0003C05STGH050MSS

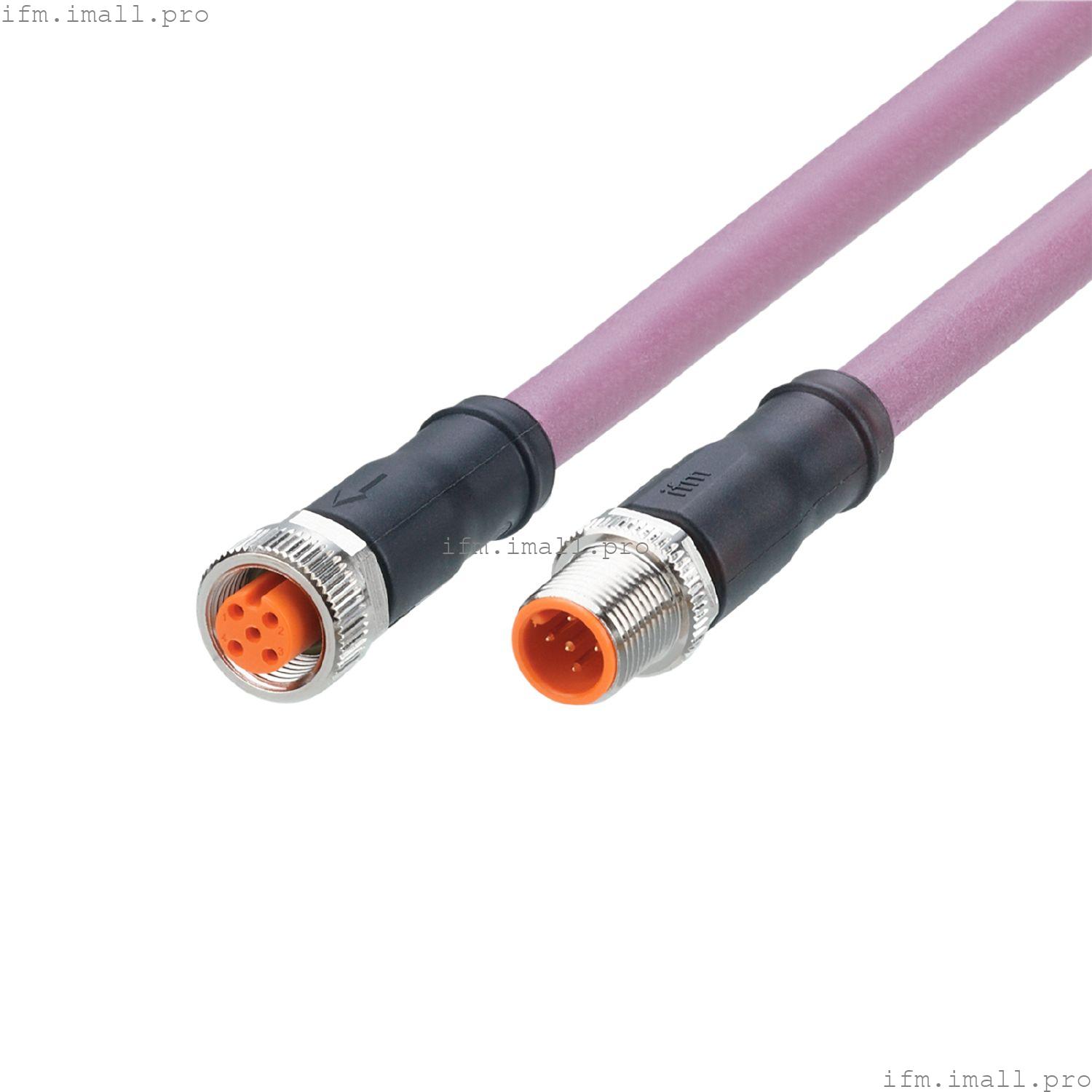

Соединительный кабель
- Устойчив к маслам и охлаждающим жидкостям
- Постоянная, надежная герметизация даже при монтаже без инструментов
- Большое поперечное сечение кабеля для уменьшения падения напряжения
- Устойчивость к вибрации и ударам благодаря соединительному кольцу с механизмом блокировки
- Механический концевой упор для защиты уплотнительного кольца от разрушения
Технические характеристики
Применение
| Специальная функция | Не содержит галогенов; Позолоченные контакты; Экранированный кабель; Пригодность для натяжной цепи |
| Применение | CAN- шина |
Электрические характеристики
| Рабочее напряжение[В] | < 30 переменного тока / < 36 Постоянного тока |
| Макс. токовая нагрузка полная[A] | 4 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...80 |
| Температура хранения[°C] | -25...55 |
| Влажность при хранении[%] | 10...100 |
| Другие климатические условия для хранения в соответствии с заявленным классом | |
| Защита | IP 67; IP 68; IP 69K |
Механические данные
| Вес[г] | 330.05 |
| Формованный материал корпуса | TPU |
| Материал гайки | латунь, никелированная |
| Уплотнительный материал | FKM |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 10 x диаметр кабеля | | скорость перемещения | макс. 3,3 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 5 м/с2 | | циклы изгиба | > 5 Mio. | | деформация кручения | ± 180 ° /м |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 3 м, полиуретановый, без галогенов, сиреневый, Ø 8,4 мм, экранированный; RD / BK: 2 x 0,75 мм2 (42 x Ø 0,15 мм ) + WH / BU: 2 x 0,5 мм2 (19 x Ø 0,19 мм ) + экран: 1 x 0,75 мм2 (42 x Ø 0,15 мм ) |
Электрическое подключение - штекер
| Разъем: 1 x M12, прямой; кодировка: A; Литой корпус: TPU, черный; Замок: латунь, никелированный; Контакты: позолоченные; Момент затяжки: 0,6...1,5 Нм |
Электрическое подключение - розетка
| Разъем: 1 x M12, прямой; кодировка: A; Литой корпус: TPU, черный; Замок: латунь, никелированный; Уплотнение: FKM; Контакты: позолоченные; Момент затяжки: 0,6...1,5 Нм |
