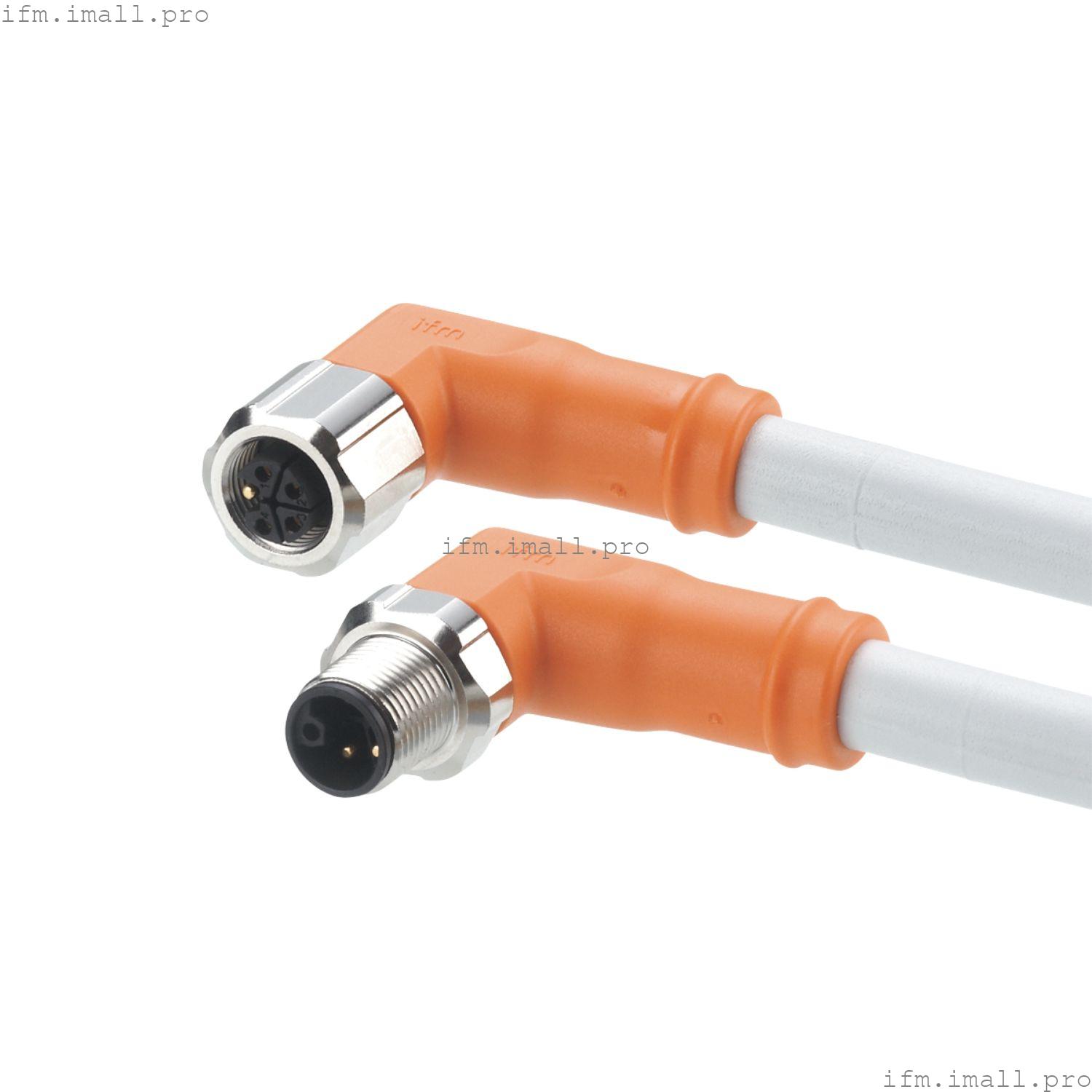

IFM EVCA40
VDOAE050MSS00,5H05STAE050MSS
Соединительный кабель
- Большое поперечное сечение кабеля для уменьшения падения напряжения и передачи более высоких токов
- Устойчив к маслам и охлаждающим жидкостям
- Постоянная, надежная герметизация даже при монтаже без инструментов
- Устойчивость к вибрации и ударам благодаря соединительному кольцу с механизмом блокировки
- Механический концевой упор для защиты уплотнительного кольца от разрушения
Технические характеристики
Применение
| Специальная функция | Не содержит силикона; Не содержит галогенов; Позолоченные контакты; Подходит для натяжной цепи |
| Дизайн | кабель питания с L-кодировкой |
| Применение | промышленное применение |
| Не содержит силикона | да |
Электрические характеристики
| Рабочее напряжение[В] | 63 Постоянного тока |
| Класс защиты | III |
| Макс. токовая нагрузка полная[A] | 16 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...90 |
| Примечание по температуре окружающей среды | |
| Температура хранения[°C] | -25...55 |
| Влажность при хранении[%] | 10...100 |
| Другие климатические условия для хранения в соответствии с заявленным классом | |
| Защита | IP 65; IP 67; IP 69K |
Механические данные
| Вес[г] | 162.7 |
| Формованный материал корпуса | TPU |
| Материал гайки | латунь, никелированная |
| Уплотнительный материал | FKM |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 10 x диаметр кабеля | | скорость перемещения | макс. 3,3 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 5 м/с2 | | циклы изгиба | > 5 Mio. | | деформация кручения | ± 180 ° /м |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Разъем: 1 x M12, угловой; кодировка: L; Литой корпус: TPU, оранжевый; Фиксатор: латунь, никелированный; Контакты: позолоченные; Момент затяжки: 0,6...1,2 Нм |
Электрическое подключение - розетка
| Разъем: 1 x M12, угловой; кодировка: L; Литой корпус: TPU, оранжевый; Замок: латунь, никелированный; Уплотнение: FKM; Контакты: позолоченные; Момент затяжки: 0,6...1,2 Нм |
Электрическое подключение - подключение
| Подключение | Кабель: 0,5 м, полиуретановый, без галогенов, серый, Ø 10,1 мм; 5 x 2,5 мм2 (141 x Ø 0,15 мм) |
