IFM EVC739
VDOAH040MSP0001H04STAH040MSP

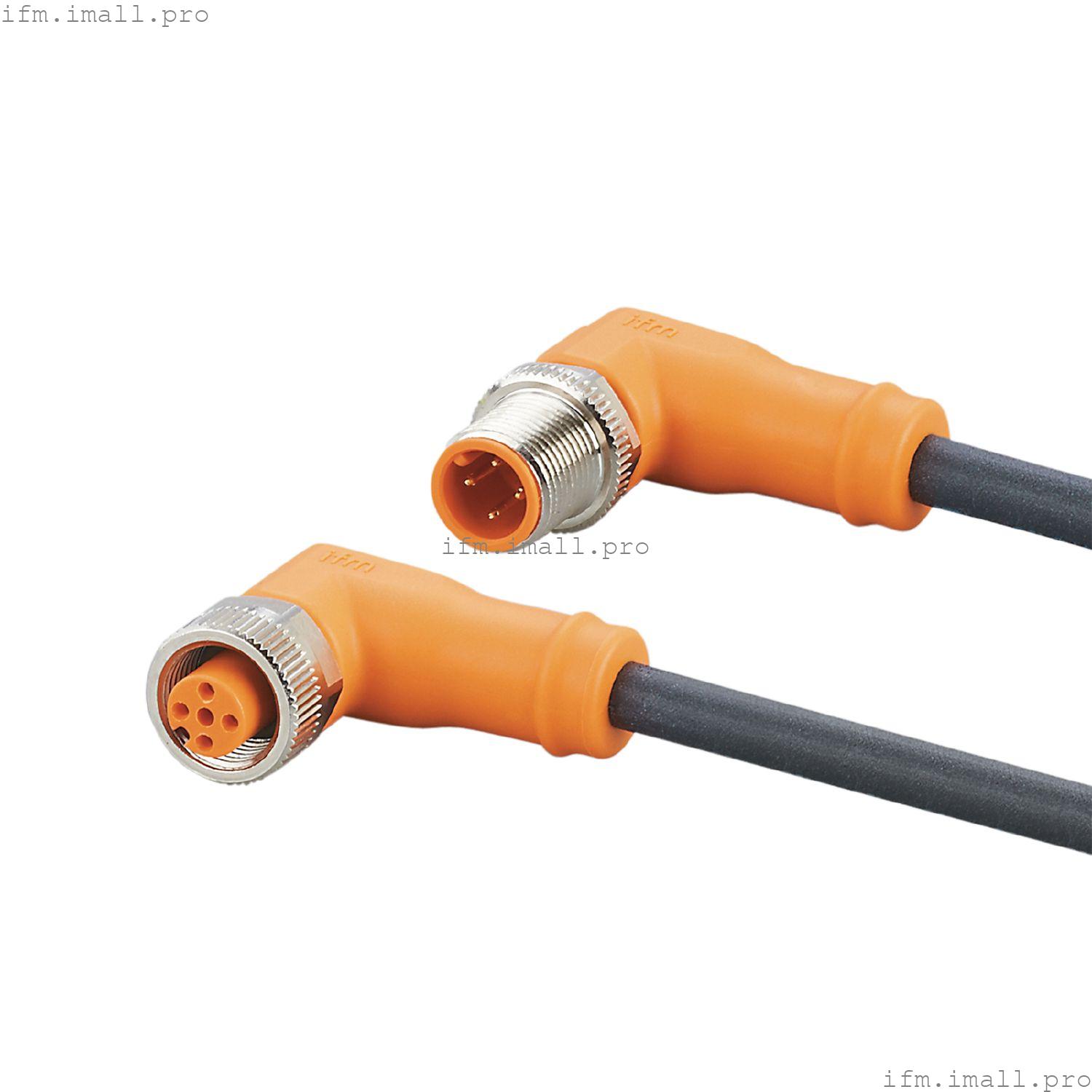

Соединительный кабель
- Большое поперечное сечение кабеля для уменьшения падения напряжения и передачи более высоких токов
- Устойчив к маслам и охлаждающим жидкостям
- Постоянная, надежная герметизация даже при монтаже без инструментов
- Устойчивость к вибрации и ударам благодаря соединительному кольцу с механизмом блокировки
- Механический концевой упор для защиты уплотнительного кольца от разрушения
Технические характеристики
Применение
| Специальная функция | Не содержит силикона; Не содержит галогенов; Позолоченные контакты; Подходит для натяжной цепи |
| Не содержит силикона | да |
Электрические характеристики
| Рабочее напряжение[В] | < 250 переменного тока / < 300 постоянного тока |
| Класс защиты | II |
| Макс. токовая нагрузка полная[A] | 4 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...90 |
| Температура окружающей среды (перемещение)[°C] | -25...90 |
| Температура хранения[°C] | -25...55 |
| Влажность при хранении[%] | 10...100 |
| Другие климатические условия для хранения в соответствии с заявленным классом | |
| Защита | IP 65; IP 67; IP 68; IP 69K |
Механические данные
| Вес[г] | 102.6 |
| Размеры[мм] | 35,5 x 15,5 x 38 |
| Формованный материал корпуса | TPU |
| Материал гайки | латунь, никелированная |
| Уплотнительный материал | FKM |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 10 x диаметр кабеля | | скорость перемещения | макс. 3,3 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 5 м/с2 | | циклы изгиба | > 5 Mio. | | деформация кручения | ± 180 ° /м |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | Кабель: 1 м, полиуретановый, без галогенов, черный, Ø 6,2 мм; 4 x 1,00 мм2 (32 x Ø 0,2 мм) |
Электрическое подключение - штекер
| Разъем: 1 x M12, угловой; кодировка: A; Литой корпус: TPU, оранжевый; Фиксатор: латунь, никелированный; Контакты: позолоченные; Момент затяжки: 0,6...1,5 Нм |
Электрическое подключение - розетка
| Разъем: 1 x M12, угловой; кодировка: A; Литой корпус: TPU, оранжевый; Замок: латунь, никелированный; Уплотнение: FKM; Контакты: позолоченные; Момент затяжки: 0,6...1,5 Нм |
