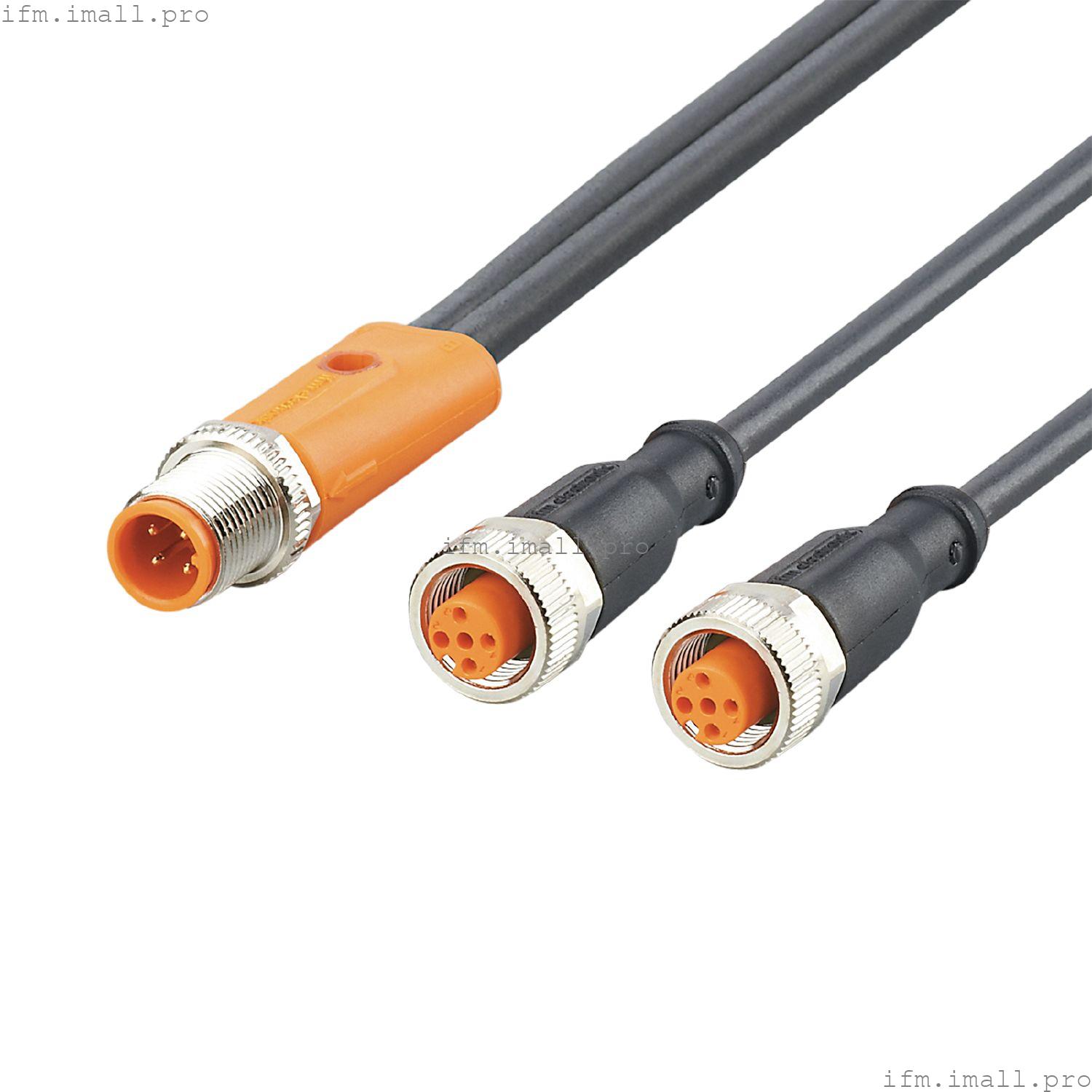

IFM EVC682
YDOGH034MSS00,3H03STGH040MSS
Y-образный соединительный кабель
- Устойчив к маслам и охлаждающим жидкостям
- Постоянная, надежная герметизация даже при монтаже без инструментов
- Высокий уровень защиты для требований жестких промышленных условий
- Устойчивость к вибрации и ударам благодаря соединительному кольцу с механизмом блокировки
- Светодиоды хорошо видны даже при ярком освещении
Технические характеристики
Применение
| Специальная функция | Не содержит силикона; Не содержит галогенов; Позолоченные контакты; Подходит для натяжной цепи |
| Не содержит силикона | да |
Электрические характеристики
| Рабочее напряжение[В] | 10...36 постоянного тока |
| Класс защиты | II |
| Макс. токовая нагрузка полная[A] | 4 |
Выходы
| Электрическое исполнение | PNP |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...90 |
| Примечание по температуре окружающей среды | |
| Температура окружающей среды (перемещение)[°C] | -25...90 |
| Примечание о температуре окружающей среды (при перемещении) | |
| Защита | IP 65; IP 67; IP 68; IP 69K |
Механические данные
| Вес[г] | 69 |
| Формованный материал корпуса | TPU |
| Материал гайки | латунь, никелированная |
| Уплотнительный материал | FKM |
| Количество портов разветвителя | 2 |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 10 x диаметр кабеля | | скорость перемещения | макс. 3,3 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 5 м/с2 | | циклы изгиба | > 5 Mio. | | деформация кручения | ± 180 ° /м |
|
Дисплеи/элементы управления
| Дисплей | | состояние переключения | 2 x LED желтого цвета | | работа | 2 x LED зеленого цвета |
|
Примечания
| Примечания | Пожалуйста, ознакомьтесь с техническим примечанием в разделе "Загрузки". |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 0,3 м, полиуретановый, без галогенов, черный, Ø 4,3 мм; 3 x 0,34 мм2 (42 x Ø 0,1 мм) |
Электрическое подключение - штекер
| Разъем: 1 x M12, прямой; кодировка: A; Литой корпус: TPU, оранжевый; Фиксатор: латунь, никелированный; Контакты: позолоченные; Момент затяжки: 0,6...1,5 Нм |
