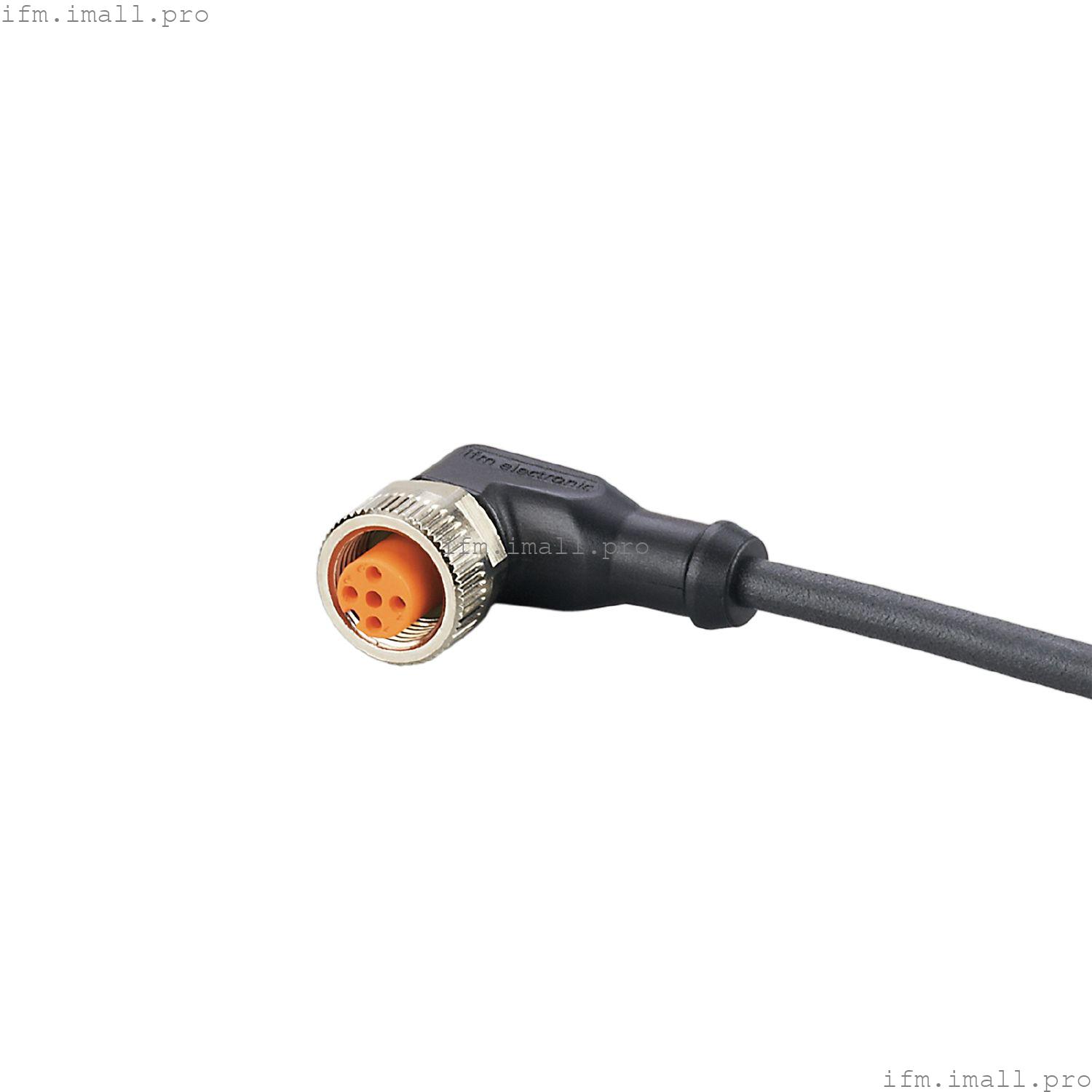

IFM EVC05E
Converter PNP-NPN/15m
Модуль инвертора PNP/NPN
- Надежное преобразование сигнала из PNP в NPN
- Для датчиков с нормально разомкнутой функцией
- Устойчив к маслам и охлаждающим жидкостям
- Высокий уровень защиты для требований жестких промышленных условий
- Устойчивость к вибрации и ударам благодаря соединительному кольцу с механизмом блокировки
Технические характеристики
Применение
| Специальная функция | Не содержит галогенов; Позолоченные контакты; Подходит для натяжной цепи |
| Совместим с краской | да |
Электрические характеристики
| Допуск рабочего напряжения[%] | 10 |
| Рабочее напряжение[В] | < 24 постоянного тока |
| Класс защиты | II |
| Макс. токовая нагрузка полная[A] | 0.1 |
Выходы
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура окружающей среды (перемещение)[°C] | -25...60 |
| Защита | IP 65; IP 67; IP 68; IP 69K |
Испытания/сертификаты
Механические данные
| Вес[г] | 492 |
| Размеры[мм] | 26,5 x 15,5 x 36,5 |
| Формованный материал корпуса | TPU |
| Материал гайки | латунь, никелированная |
| Уплотнительный материал | FKM |
| Пригодность для тяговой цепи | да |
| Пригодность для тяговой цепи | | радиус изгиба для гибкого использования | мин. 10 x диаметр кабеля | | скорость перемещения | макс. 3,3 м/с при длине горизонтального перемещения 5 м и максимальном ускорении 5 м/с2 | | циклы изгиба | > 5 Mio. | | деформация кручения | ± 180 ° /м |
|
Примечания
| Замечания | | для датчиков в соответствии с IEC 60947-5-2 с нормально разомкнутым режимом работы |
|
| Примечания | Пожалуйста, ознакомьтесь с техническим примечанием в разделе "Загрузки". |
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 15 м, полиуретановый, без галогенов, черный, Ø 4,3 мм; 4 x 0,34 мм2 (42 x Ø 0,1 мм) |
Электрическое подключение - розетка
| Подключение | Разъем: 1 x M12, угловой; кодировка: A; Литой корпус: TPU, черный; Замок: латунь, никелированный; Уплотнение: FKM; Контакты: позолоченные; Момент затяжки: 0,6...1,5 Нм |
