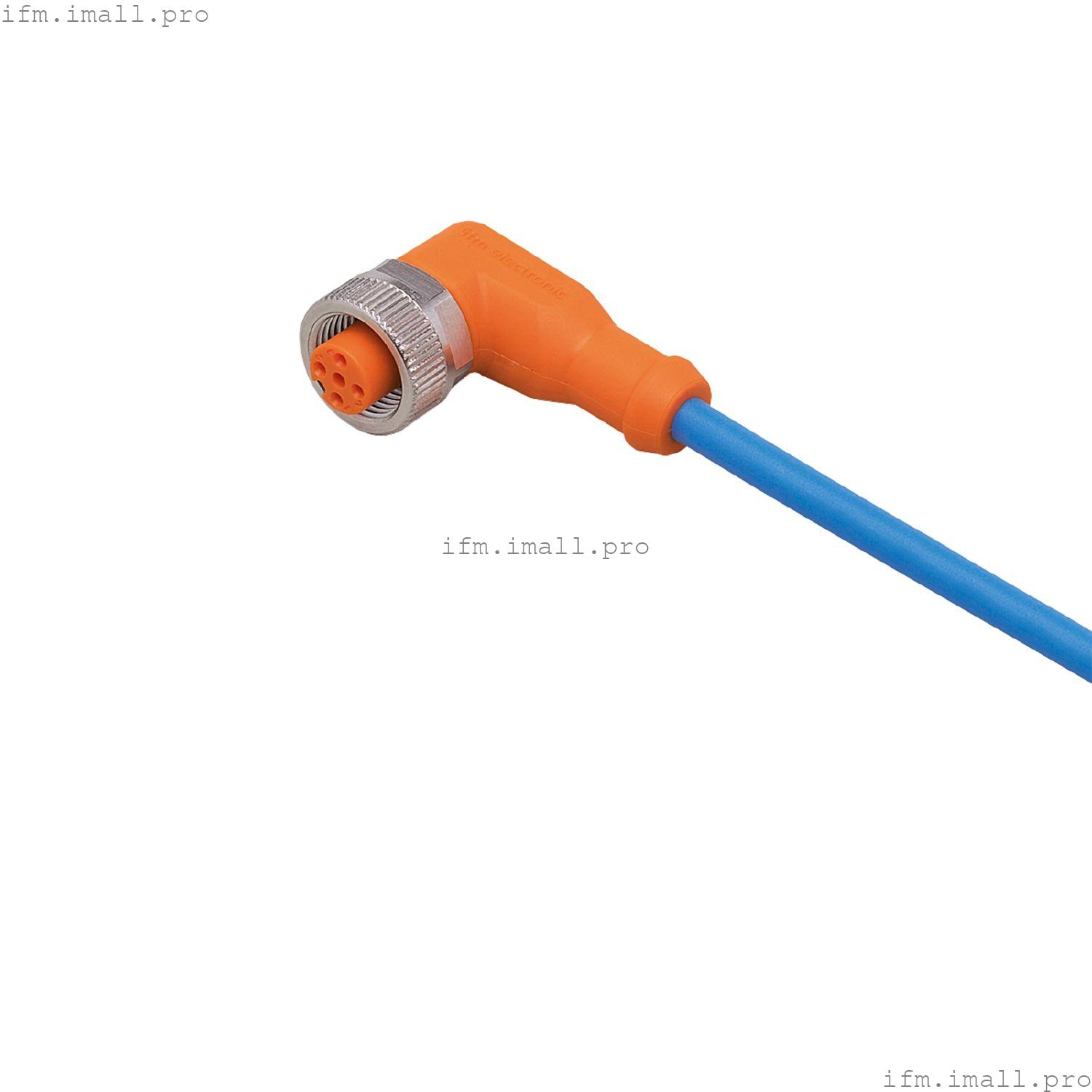

IFM ENC04A
ADOAH040MSN0002H04/1G/1D
Соединительный кабель с розеткой
- Для применения во взрывоопасных зонах
- Постоянная, надежная герметизация даже при монтаже без инструментов
- Высокий уровень защиты для требований жестких промышленных условий
- Устойчивость к вибрации и ударам благодаря соединительному кольцу с механизмом блокировки
- Механический концевой упор для защиты уплотнительного кольца от разрушения
Технические характеристики
Применение
| Специальная функция | Не содержит силикона; Не содержит галогенов; Позолоченные контакты |
| Не содержит силикона | да |
| Совместим с краской | да |
Электрические характеристики
| Рабочее напряжение[В] | < 30 постоянного тока |
| Класс защиты | II |
| Макс. входная мощность[мВт] | группа II: 1000; группа III: 1000 |
| Макс. токовая нагрузка полная[A] | 1 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...85 |
| Примечание по температуре окружающей среды | | для использования во взрывоопасных зонах: температура окружающей среды в соответствии с маркировкой устройства |
|
| Защита | IP 67; (при использовании вне опасной зоны: IP 68 / IP 69K) |
Испытания/сертификаты
| Одобрение | BVS 11 ATEX E 009 X; IECEx BVS 11.0002 X |
| Маркировка ATEX | ![]() II 1G Ex ia IIB T6 Ga Ta: -25...75°C |
| ![]() II 2G Ex ia IIC T6 Gb Ta: -25...75°C |
| ![]() II 1G Ex ia IIB T5 Ga Ta: -25...85°C |
| ![]() II 2G Ex ia IIC T5 Gb Ta: -25...85°C |
| ![]() II 1D Ex ia IIIB T200 85°C Da Ta: -25...75°C |
| ![]() II 1D Ex ia IIIB T200 95°C Da Ta: -25...85°C |
| ![]() II 1D Ex ia IIIC T200 70°C Da Ta: -20...60°C |
Классификация безопасности
| Макс. внутренняя емкость[нФ] | 0.2 |
| Макс. внутренняя индуктивность[мкГн] | 4 |
Механические данные
| Вес[г] | 102.7 |
| Размеры[мм] | 26,5 x 15,5 x 36,5 |
| Формованный материал корпуса | TPU |
| Материал гайки | латунь, никелированная |
| Уплотнительный материал | FKM |
Примечания
| Замечания | | При использовании во взрывоопасных зонах действуют особые условия безопасной эксплуатации. | | Соблюдайте соответствующие указания в руководстве по эксплуатации (за исключением части, касающейся защиты). |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Кабель: 2 м, полиуретановый, без галогенов, синий, Ø 4,9 мм; 4 x 0,34 мм2 (42 x Ø 0,1 мм) |
Электрическое подключение - розетка
| Подключение | Разъем: 1 x M12, угловой; кодировка: A; Литой корпус: TPU, оранжевый; Замок: латунь, никелированный; Уплотнение: FKM; Контакты: позолоченные; Момент затяжки: 0,6...1,5 Нм |
