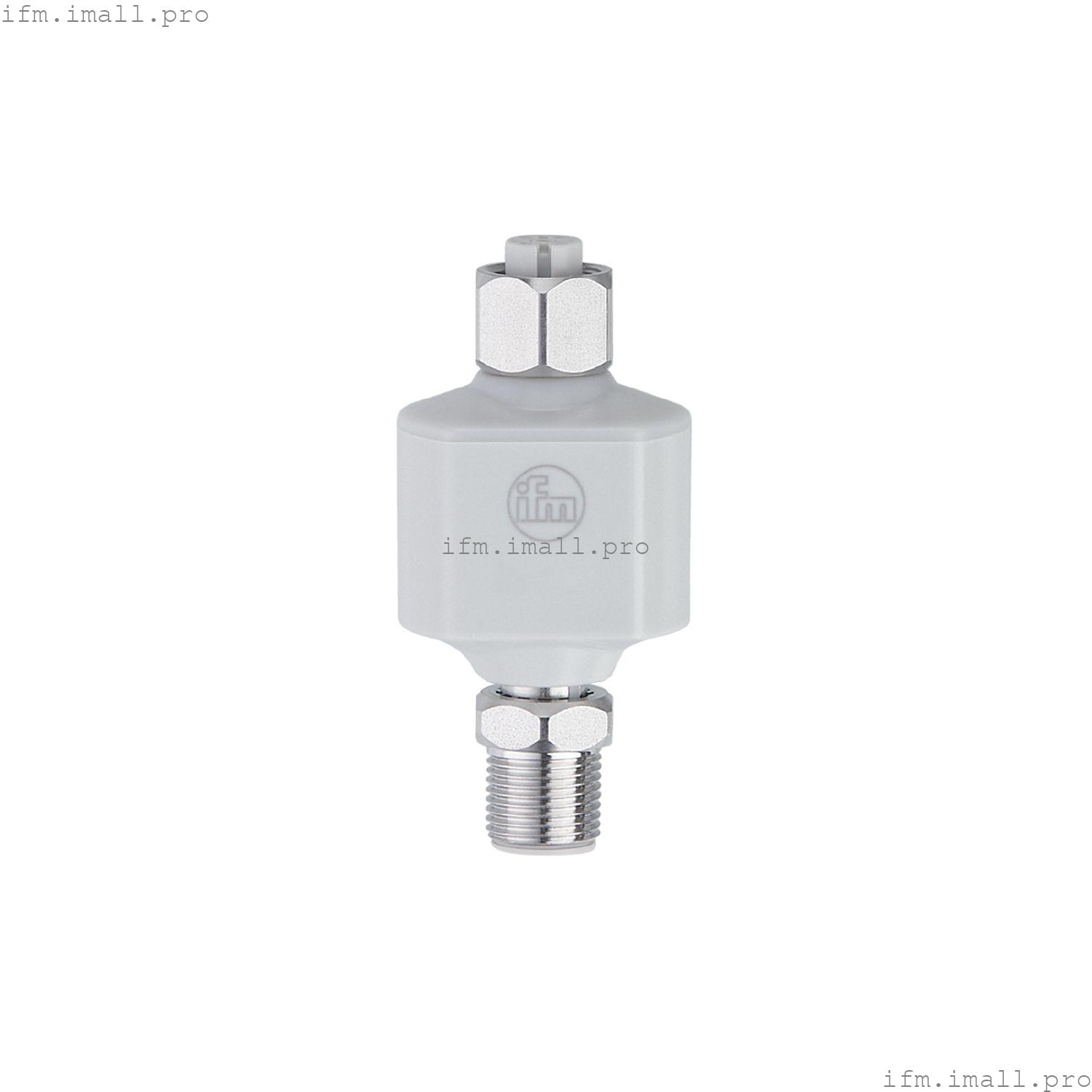

IFM EIO344
BLUETOOTH MESH IO-LINK ADAPTER
Адаптер IO-Link Bluetooth сети
- Считывание и запись данных на подключенном устройстве IO-Link через Bluetooth
- Легкий доступ к датчикам через приложение для смартфона ifm moneo blue
- Гибкая интеграция в существующие системы
- Быстрая и простая настройка параметров датчиков IO-Link
Технические характеристики
Характеристики продукта
| Количество входов и выходов | Количество цифровых выходов: 1 |
Применение
| Специальная функция | Позолоченные контакты |
| Одобрение радиосвязи для | ЕС / RED; Великобритания; США; Канада; Япония; Намибия; Сингапур; Австралия; Индия; Вьетнам; Новая Зеландия; Индонезия; Малайзия; Таиланд; Украина; Тайвань; Аргентина; Чили; Южная Корея; ЮАР; Мексика; Китай; Бразилия |
| Примечание об утверждении радиосвязи | | Список стран, применяющих Европейскую директиву по радиооборудованию 2014/53/EU (RED), можно найти в разделе “Загрузки”. |
|
Электрические характеристики
| Рабочее напряжение[В] | 18...30 постоянного тока; (ограничение из-за ES1 и PS2) |
| Номинальное напряжение постоянного тока[В] | 24 |
| Потребляемый ток[мА] | < 20 |
| Класс защиты | III |
| Защита от обратной полярности | да; (сторона подачи) |
| Макс. токовая нагрузка полная[A] | 0.83 |
Входы/выходы
| Количество входов и выходов | Количество цифровых выходов: 1 |
Выходы
| Выходной сигнал | сигнал переключения; IO-Link |
| Электрическое исполнение | PNP |
| Количество цифровых выходов | 1 |
| Функция вывода | нормально открытый / нормально закрытый |
| Макс. падение напряжения на коммутационном выходе постоянного тока[В] | 2.5 |
| Постоянная токовая нагрузка коммутационного выхода DC[мА] | 200 |
| Тип защиты от короткого замыкания | импульсный |
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
Интерфейсы
| Коммуникационный интерфейс | IO-Link; Bluetooth |
| Поддерживаемые идентификаторы устройств | | Тип операции | DeviceID |
|---|
| Устройство IO-Link | 1591 |
|
| Bluetooth |
|---|
| Стандарт передачи | BLE 5.0 |
| Диапазон частот | 2,4 ГГЦ |
| мощность передачи[мВт] | 10; (10 дБм) |
| Диапазон | тип. 20 m |
| Устройство IO-Link |
|---|
| Тип передачи | COM2 (38,4 кбод) |
| IO-Link версия | 1.0; 1.1 |
| Стандарт SDCI | IEC 61131-9 |
| Профили | | Common - I&D | Идентификация и диагностика |
|
| Требуемый тип порта master | A |
| Мин. время цикла процесса[мс] | 4.4 |
| IO-Link Master |
|---|
| Количество портов | 1 |
| Поддерживаемая версия IO-Link | 1.1 |
| Тип передачи | COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод) |
| Стандарт SDCI | IEC 61131-9 |
Условия эксплуатации
| Температура окружающей среды[°C] | -25...60 |
| Температура хранения[°C] | -25...70 |
| Защита | IP 67; IP 69K |
Испытания/сертификаты
| ЭМС | | DIN EN 61000-6-2 | | | DIN EN 61000-6-3 | |
|
| Ударопрочность | | DIN EN 60068-2-27 | 15 г (6 мс) |
|
| Устойчивость к вибрации | | DIN EN 60068-2-6 | 2 g (10...150 Гц) |
|
| MTTF[годы] | 218 |
| Одобрение UL | |
Механические данные
| Вес[г] | 92.2 |
| Материалы | PA; нержавеющая сталь (316L/1.4404); FKM |
Дисплеи/элементы управления
| Дисплей | | работа | Светодиод, зеленый | | предупреждение / неисправность | Светодиод, красный | | Bluetooth | Светодиодный, синий |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - штекер
| Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
Электрическое подключение - розетка
| Разъем: 1 x M12; кодировка: A; Контакты: позолоченные |
