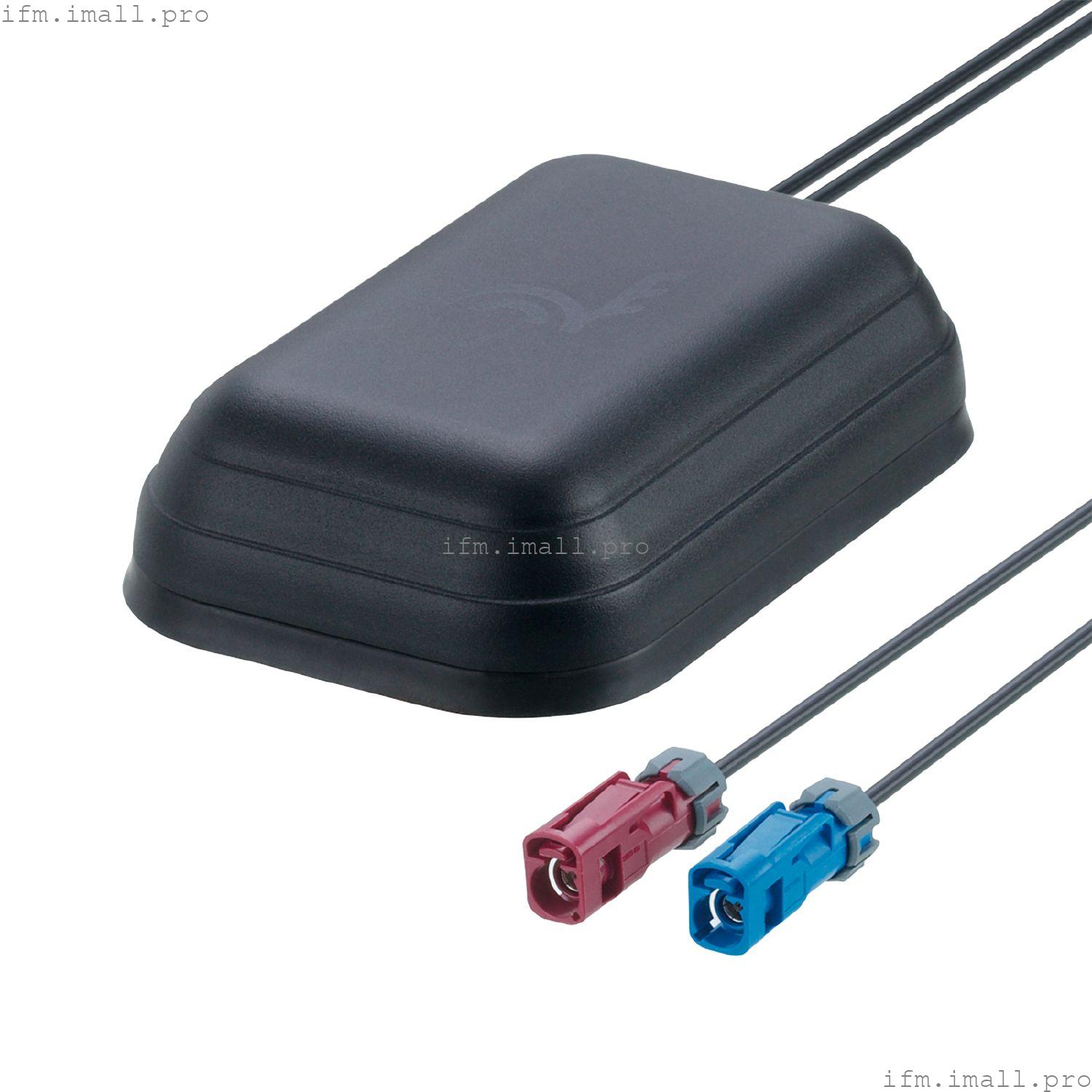

IFM EC3158
LTE/GNSS/FAKRA-Antenna
Комбинированная антенна для навигации и радиосвязи
- С встроенным усилителем
- Прочный дизайн для использования в мобильных машинах
- Плоский корпус для монтажа на крыше транспортных средств и мобильных машин
- Быстрый и простой монтаж и фиксация
- Для надежной передачи сигнала
Технические характеристики
Электрические характеристики
| Потребляемый ток[мА] | < 24 |
Интерфейсы
| GNSS |
|---|
| Диапазон частот | GPS: 1563...1587 МГц (L1); Galileo: 1559...1591 МГц (E1); Beidou: 1559...1591 МГц (B1C); ГЛОНАСС: 1593...1610 МГц (G1) |
| Примечание по интерфейсам | | Рабочее напряжение: 3 ... 5,5 В постоянного тока | | Импеданс: 50 Ом | | Поляризация: RHCP | | вертикальн. | | LNA: 27 ± 1 дБ | | Шум: 2.2 dB |
|
| Мобильные сети |
|---|
| Диапазон частот | 698 ...960 МГц; 710...2170 МГц; 2300...2690 МГц |
| Примечание по интерфейсам | | Импеданс: 50 Ом | | Поляризация: линейная вертикальная | |
|
Условия эксплуатации
| Температура окружающей среды[°C] | -40...85 |
| Защита | IP 6K6 |
Механические данные
| Вес[г] | 366 |
| Тип крепления | Резьба |
| Размеры[мм] | 80 x 124 x 31 |
| Материалы | ПК черный |
| Момент затяжки[Нм] | < 5 |
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - GPS
| Кабель: 3 м |
| Разъем: 1 x FAKRA |
Электрическое подключение - GSM
| Кабель: 3 м |
| Разъем: 1 x FAKRA |
